المجهر الإلكتروني: كيف تتكون الصورة، وما الفرق بين TEM و SEM؟

الحزمة ليست شعاع ضوء مرئي

للإلكترون سلوك موجي، ويمكن أن يكون طوله الموجي أقصر كثيرًا من طول موجة الضوء المرئي عند طاقات التشغيل المناسبة. هذا يتيح دراسة تفاصيل دقيقة، لكنه لا يجعل الطول الموجي وحده ضمانًا لجودة كل صورة. العدسات واستقرار الجهاز والعينة والكشف عوامل أخرى. ^[1][3]

يولد مصدر الإلكترونات الحزمة، ثم تضبط مجالات كهربائية أو مغناطيسية اتجاهها وتركيزها. ليست العدسة الإلكترونية قطعة زجاج تكسر الضوء، ولا يعني اسم «عدسة» أن بنيتها تماثل عدسة الكاميرا. ^[3]

يقلل تفريغ عمود الجهاز من تشتت الإلكترونات بسبب اصطدامها بجزيئات الغاز. تختلف بيئة العينة بين تجهيزات العمل المعتادة والأجهزة المتخصصة، ولذلك لا نختزل جميع طرق المجهر الإلكتروني في شرط واحد عن كل عينة. ^[1][3]

TEM: إشارات تعبر عينة رقيقة

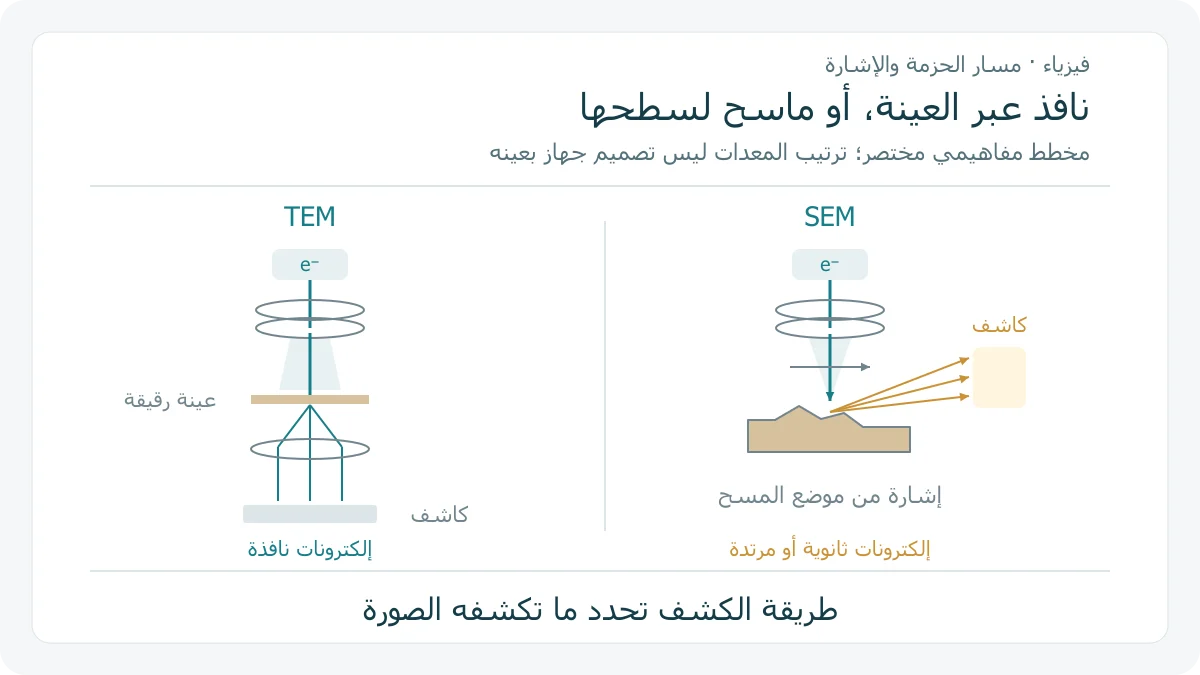

في المجهر الإلكتروني النافذ TEM تمر الحزمة خلال عينة رقيقة بدرجة تسمح بنفاذ الإلكترونات. يعتمد التباين على كيفية تفاعل مناطق العينة مع الإلكترونات وما يجمعه نظام التصوير منها. يمكن بذلك دراسة تفاصيل داخلية أو مقاطع رقيقة. ^[3]

تضبط عدسات إلكترونية الحزمة والصورة، ويسجل كاشف أو نظام تصوير الإشارة. الشاشة الفلورية وسيلة عرض معروفة، لكنها لا تختصر كل تجهيزات التسجيل الحديثة في كاميرا موضوعة أسفل شاشة واحدة. ^[3]

سمك العينة مهم: الجزء السميك قد يشتت الحزمة أو يمنع نفاذًا مفيدًا. إعداد مقطع مناسب يؤثر مباشرة في النتيجة، وقد يضيف تلفًا أو تلوثًا ينبغي تمييزه من البنية الأصلية. لا يوجد سمك واحد صالح لكل مادة وكل تجربة. ^[4]

SEM: الحزمة تفحص السطح نقطة بعد نقطة

في المجهر الإلكتروني الماسح SEM تتحرك حزمة مركزة على مواضع متتابعة من العينة. يجمع الكاشف إشارة مرتبطة بكل موضع، ثم ترتب هذه القراءات لتكوين الصورة. الإلكترونات الثانوية والإلكترونات المرتدة من الإشارات الشائعة، وقد تتوافر وسائل تحليل إضافية. ^[2]

يمكن أن تظهر تفاصيل السطح بوضوح مع إيحاء قوي بالعمق. لكن مظهر الصورة المجسم لا يعني أن أي صورة SEM منفردة نموذج ثلاثي الأبعاد كامل تقاس منه جميع الارتفاعات مباشرة. يلزم تحديد طريقة القياس والتصوير. ^[2]

التكبير لا يساوي القدرة على التمييز

التكبير يصف نسبة الحجم المعروض إلى الحجم الحقيقي. والقدرة على التمييز تتعلق بإظهار نقطتين متقاربتين بوصفهما منفصلتين. تكبير ملف الصورة على الشاشة لا يخلق معلومة لم يسجلها الجهاز. ^[1][2]

لذلك لا تكفي عبارة «مكبرة مئة ألف مرة» للحكم على التفاصيل. قد تتغير أبعاد الطباعة والعرض، بينما يظل شريط مقياس صحيح أكثر فائدة إذا أعيد تحجيمه مع الصورة دون قصه أو تغييره.

مثال افتراضي: يمثل شريط طولًا حقيقيًا قدره 100 نانومتر. على نسخة مطبوعة كان الشريط 4 مليمترات، وجسم داخلها 12 مليمترًا. نسبة الطولين 3، فيكون طول الجسم 12/4×100=300 nm.

لو كبرت النسخة إلى 150% وصار طول الشريط 6 مليمترات والجسم 18 مليمترًا، بقيت النسبة 3 وبقي الطول الحقيقي 300 نانومتر. هذه عملية قياس نسبية، لا قياس لجسم جديد. وتشترط أن يكون الجسم والشريط قد تحجما معًا وبالمقياس نفسه.

إعداد العينة جزء من تفسير الصورة

تحتاج عينات كثيرة إلى تهيئة خاصة قبل الفحص. في العمل المعتاد قد تؤثر الرطوبة والشحن الكهربائي والتلوث وضرر الحزمة في الصورة. طريقة إعداد نسيج رقيق تختلف عن طريقة إعداد سطح معدني، والتغير الناتج من الإعداد لا يصبح خاصية طبيعية للعينة تلقائيًا. ^[2][4]

توجد تقنيات تبريد وتجهيزات متخصصة توسع طرق دراسة المواد؛ لذا لا نقول إن كل العينات يجب تجفيفها أو طلاؤها بالطريقة نفسها. كما أن فحص عينة حيوية لا يعني تصوير خلية حية تؤدي وظائفها المعتادة. ^[1][4]

الصورة الإلكترونية الشائعة تمثل شدة إشارة بدرجات رمادية. إذا أضيفت ألوان عند العرض، راجع شرحها: قد تكون ترميزًا أو تلوينًا توضيحيًا، لا اللون المرئي الحقيقي للمادة. والرسوم في هذا المقال تعليمية أصلية؛ ليست صورًا مجهرية لعينات مقاسة.

كيف تختار الصورة المناسبة لسؤالك؟

ابدأ بما تريد معرفته: شكل سطح، أو تركيب مقطع داخلي، أو توزيع إشارة مرتبطة بعنصر. ثم اسأل عن الجهاز والكاشف والتحضير والمقياس؛ اسم التقنية وحده لا يخبرك بكل هذه التفاصيل.

عند قراءة صورة منشورة، ابحث عن شريط المقياس ووحدته، ووصف العينة وطريقة إعدادها ونوع الإشارة. وإذا غاب هذا السياق، تجنب استنتاج أبعاد دقيقة أو تركيب كيميائي كامل من المظهر فقط.

الفرق المفيد بين TEM و SEM هو كيف يحصل كل منهما على المعلومة. وحين تفهم مسار الحزمة والإشارة، يسهل تمييز ما تعرضه الصورة مما يحتاج قياسًا آخر أو تفسيرًا إضافيًا.
