جسر ويتستون يميز تيارين. [1][2]
الخلاصة السريعة
يتوقف تيار الكاشف عند الاتزان؛ يستمر تيار المصدر. [1][2]
- نفترض تياراً مستمراً، ومقاومات أومية موجبة، وأسلاكاً ومصدراً مثاليين. الكاشف G يصل B وD. [1][2]
- عند الاتزان VB=VD وIG=0؛ لهذا الرسم Rx=R3×R2/R1. [1]
- R1=200Ω وR2=300Ω وR3=400Ω تعطي Rx=600Ω. [1]
- عند مصدر 10V: VB=VD=6V بالنسبة إلى C؛ تيارا الفرعين 20mA و10mA، والمجموع 30mA. [1][2]
- خارج الاتزان نحل الشبكة كاملة. القياس محدود بدقة المقاومات والكاشف. [1][2]
اقرأ نقاط الاتصال

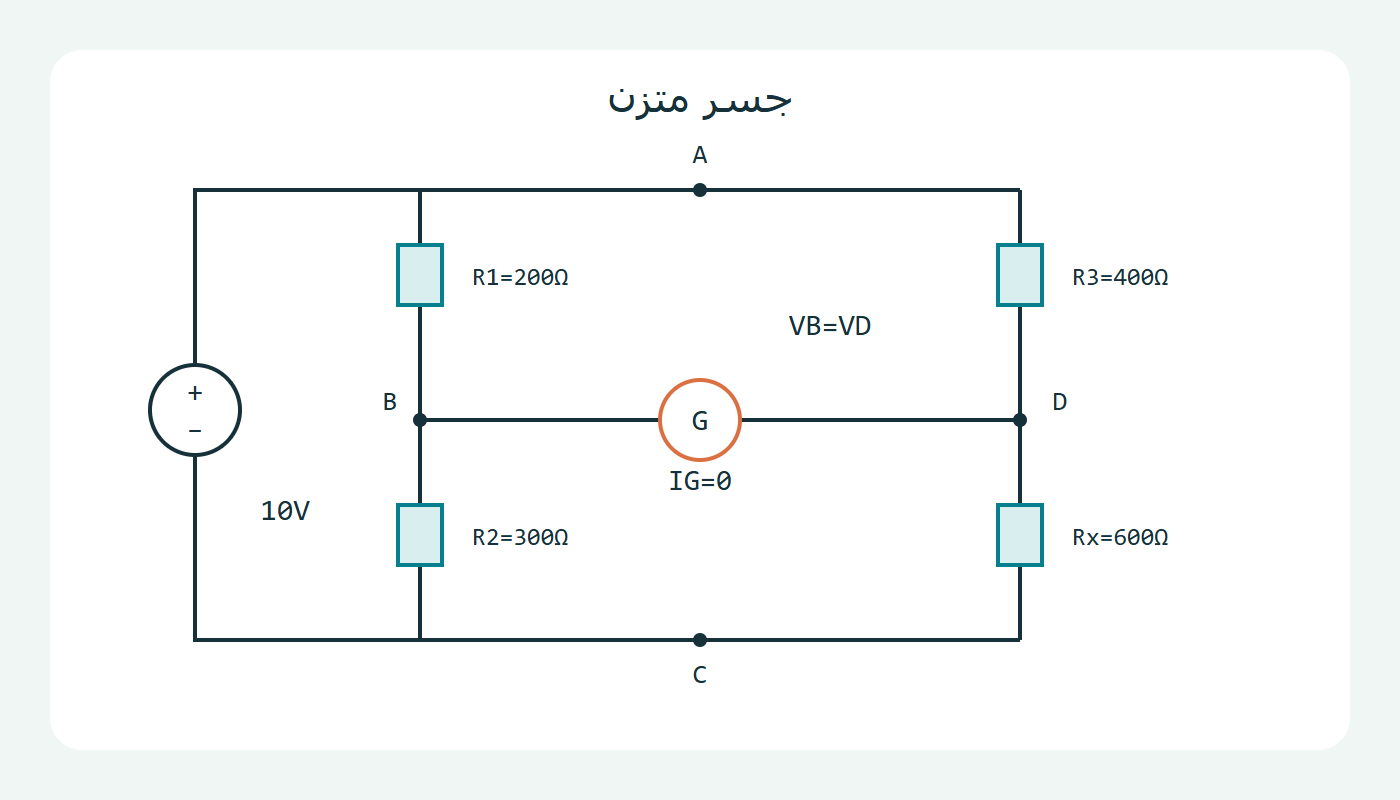

الأيسر A→R1→B→R2→C، والأيمن A→R3→D→Rx→C؛ G بين B وD. [1]
نفترض الحالة المستقرة، ومقاومات أومية موجبة، وأسلاكاً ومصدراً مثاليين. [2]
الأعداد التالية مؤلفة للتفسير؛ ليست قراءات تجربة. استخدم الرسم لتثبيت أسماء المقاومات، فلا تنقل قانوناً من رسم آخر اعتماداً على الأرقام وحدها.
حدد معنى الصفر
الاتزان يعني VB=VD وIG=0. [1]
تساوي الهبوطين العلويين والسفليين يعطي R1/R2=R3/Rx؛ Rx=R3×R2/R1. [1]
R1=200Ω وR2=300Ω وR3=400Ω: Rx=600Ω. [1]
احسب تيار المصدر
عند الاتزان: I1=10/(200+300)=0.020A، وI2=10/(400+600)=0.010A. تيار المصدر I=I1+I2=0.030A. [1][2]
راجع مرجع الجهد

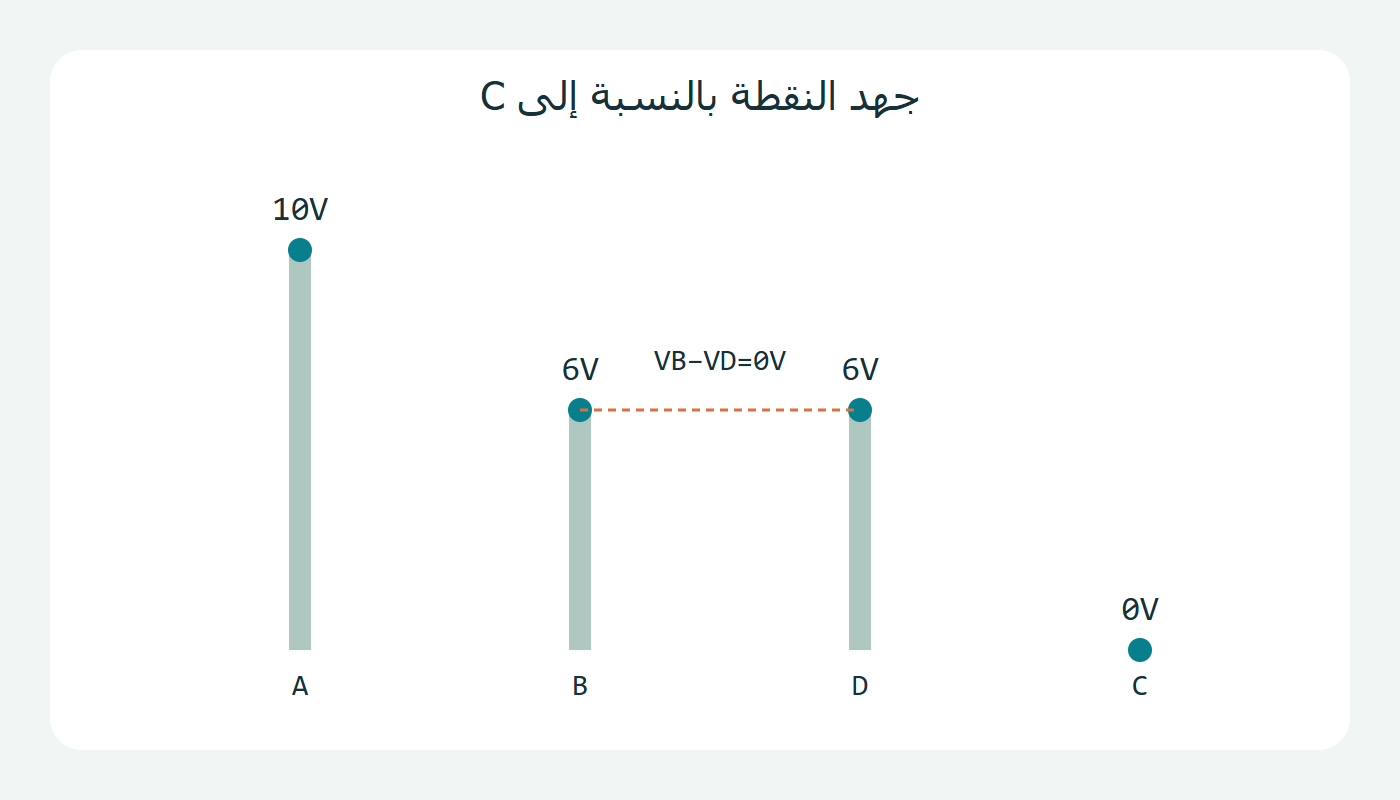

نجعل VC=0V وVA=10V؛ VB=I1R2=6V، وVD=I2Rx=6V. فرق الكاشف 0V. [1][2]
الهبوط العلوي 4V في كل فرع، والسفلي 6V؛ مجموعهما 10V. [2]
اخترنا C مرجعاً مشتركاً. الرقم 6 لا يقول إن جميع أجزاء الرسم عند الجهد نفسه؛ المقارنة المطلوبة بين نقطتين معينتين.
احتفظ بشرط الاتزان
خارج الاتزان، تيار الكاشف يغير علاقات الفروع؛ لا تفصل المسارين حسابياً كما فعلنا هنا. [2]
الدقة محدودة بالمقاومات المعروفة وحساسية كشف الصفر. [1]
لم نحسب تيار حالة غير متزنة، ولم نعد القيم النظرية قياساً مؤكداً. احتفظ بهذا الفرق عند شرح النتيجة لزميل.
