ما هي وصلة HDMI؟ الفرق بين الموصل وفئة الكابل والوضع المدعوم

الخلاصة السريعة

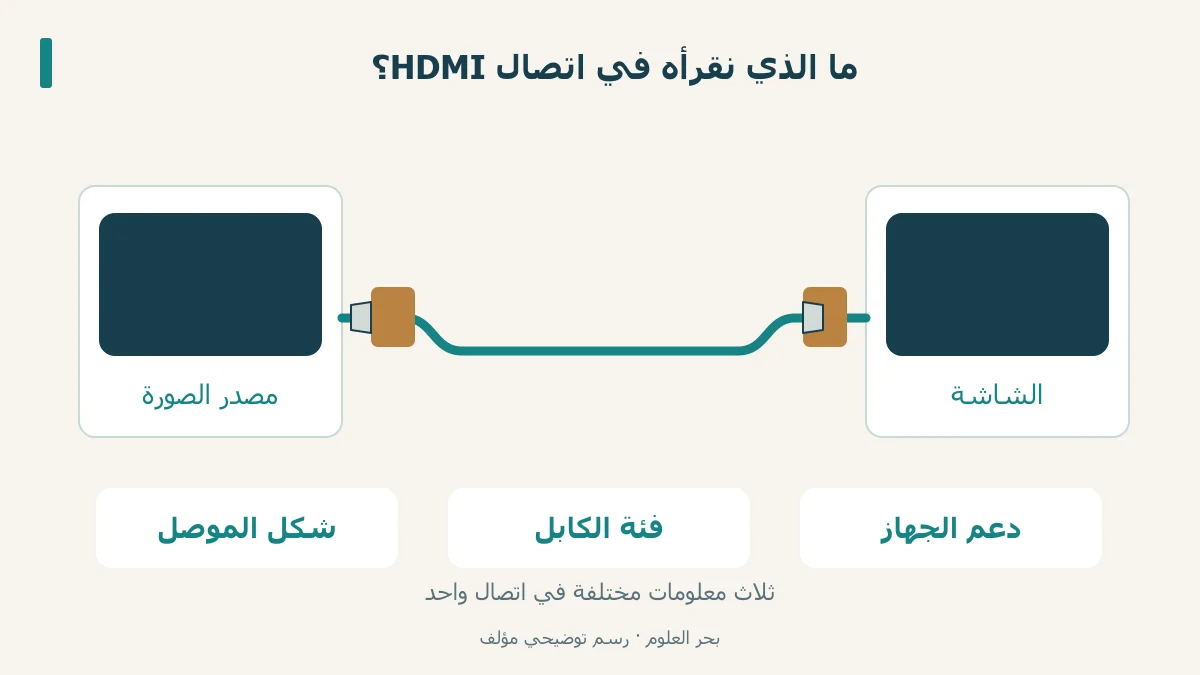

وصلة HDMI تنقل إشارات الصورة والصوت. لاختيار الوصلة المناسبة، نفصل بين شكل الموصل وفئة الكابل وصيغ الصورة التي يدعمها الجهاز. [1][2][3]

• A هو الموصل الشائع، و C يسمى Mini و D يسمى Micro؛ حجم الموصل يختلف عن فئة الكابل. [2]
• حدود عرض النطاق للفئات: High Speed حتى 10.2، و Premium حتى 18، و Ultra High Speed حتى 48، و Ultra96 حتى 96 جيجابت/ثانية. [1]
• هذه الحدود تخص الكابل؛ دعم صيغ العرض يعتمد أيضًا على الطراز والمنطقة والمدخل والإعداد والجهة المتصلة. [3]
• في مثالنا، هدف 4K عند 120 هرتز لا يثبت بمجرد وجود كلمة HDMI؛ نطابق صيغة الهدف مع دعم السلسلة.

شكل الرأس لا يخبرنا بكل ما يستطيع الكابل نقله

A هو الموصل الشائع، و C يسمى Mini و D يسمى Micro؛ حجم الموصل يختلف عن فئة الكابل. [2]

تعرض Intel الموصل A لأجهزة كالتلفاز والكمبيوتر، و C و D لأجهزة أصغر. تنقل هذه الموصلات إشارات الفيديو والصوت؛ أسماء الأحجام ليست درجات جودة للصورة. [2]

في مثال مصور، قد يحتاج طرف صغير في كاميرا إلى رأس يناسبه، بينما يحتاج الطرف الآخر إلى A. ذلك يجيب عن سؤال الشكل، ويبقى سؤال فئة الكابل والقدرة المطلوبة منفصلًا.

اقرأ اسم الفئة وحدها قبل رقم الإصدار

حدود عرض النطاق للفئات: High Speed حتى 10.2، و Premium حتى 18، و Ultra High Speed حتى 48، و Ultra96 حتى 96 جيجابت/ثانية. [1]

هذه أرقام بالبت، لا بالبايت. وتذكر صفحة HDMI الرسمية دعم High Speed لصيغ مثل 4K عند 30 هرتز، و Premium لصيغ مثل 4K60، و Ultra High Speed لصيغ مثل 4K120 ضمن النظام المتوافق. [1]

يعرض الرسم الداخلي الفئات وحدودها للمقارنة. الرقم ليس قياسًا أجريناه على كابل، ولا معدل تنزيل ملفات. وجود اسم فئة أحدث في القائمة لا يعني أن كل استخدام يحتاجها.

المنفذ والإعداد جزءان من التوافق

هذه الحدود تخص الكابل؛ دعم صيغ العرض يعتمد أيضًا على الطراز والمنطقة والمدخل والإعداد والجهة المتصلة. [3]

يبين دليل Sony أن تنسيقات HDMI المتاحة تختلف بحسب الطراز والمدخل، وأن التنسيق المحسن يحتاج أجهزة متوافقة. ليست هذه قائمة إعداد واحدة صالحة لكل شاشات السوق. [3]

افترض أن جهازًا يدعم وضعًا مطلوبًا، لكن المدخل المختار في الشاشة لا يدعمه. تغيير الكابل وحده لا يزيل هذا الشرط. لذلك ننظر إلى الاتصال كله، لا إلى العبارة المطبوعة على وصلة واحدة.

مثال: اقرأ هدف الصورة كاملًا

نختار هدفًا افتراضيًا: صورة 4K عند 120 هرتز. «4K» وحدها ليست وصف الهدف كله؛ في المثال نضيف معدل التحديث ونحدد الجهازين والمنفذ المراد استخدامه.

عند مقارنة دليلين، نبحث عن دعم صيغة الهدف، ثم فئة الكابل المطلوبة لذلك الاتصال. وإذا تغيرت الصيغة، نعيد المقارنة بدل إبقاء الحكم السابق.

يذكر دليل Sony المشار إليه كابل Ultra High Speed ذي 48 جيجابت/ثانية لبعض صيغ 4K100/120 و 8K، مع شروط الطراز والمنطقة. نتبع دليل الجهاز المقصود بدل تعميم هذا السطر على كل شاشة. [3]
