اتجاه الصورة وإحداثيات المريض في DICOM يحتاجان مرجعا معلنا. لا يكفي أن يقع عنصر في يسار نافذة كي يصفه المساعد بأنه في يسار المريض. نقرأ اصطلاحا من DICOM PS3.3 2026d ونحسب مسارين مبسطين مؤلفين، دون عرض صورة طبية أو تحديد موضع عضو أو تفسير حالة.
الخلاصة السريعة
لا؛ جهة الشاشة ليست وحدها مرجع المريض. نحتاج إلى اصطلاح الاتجاه وبيانات موضع الصورة واتجاهها والتباعد قبل إسناد معنى للإحداثيات.
- في DICOM 2026d، عند غياب Anatomical Orientation Type أو كونه BIPED، يزداد محور x نحو يسار المريض؛ ولـQUADRUPED تفاصيل أخرى. [1] لا نقرر الاصطلاح من الشاشة.
- في حسابنا المؤلف عند صف ثابت: اتجاه زيادة الأعمدة مع x وتباعد 2 مم يعطي 0 ثم 2 ثم 4؛ وعكس الاتجاه يعطي 0 ثم سالب 2 ثم سالب 4. المقارنة مشروطة بالمرجع المعلن.
- توثق الصورة الموضع والاتجاه والتباعد، وتبدأ فهارس معادلة التحويل من الصفر؛ بعض السمات الأخرى تبدأ من واحد. [1] لا نعمم البداية، ولا نستكمل البيانات الناقصة من هيئة عنصر على الشاشة.
- لا يثبت الحساب صحة بيانات صورة أو جهة عضو أو تفسير حالة؛ اذكر المرجع والافتراضات وما بقي مجهولا، دون ادعاء قراءة فحص أو تجربة برنامج عرض.
أي يسار نعني قبل النظر إلى النافذة؟
ينص DICOM PS3.3 2026d على ازدياد x نحو يسار المريض عند غياب Anatomical Orientation Type أو كونه BIPED، ويحدد قواعد إضافية لـQUADRUPED. [1]
نقتصر على الحالة الأولى في مثالنا، ولا نستنتجها من هيئة الصورة. يسار المريض اسم اتجاه في مرجع معلوم، بينما يسار الشاشة وصف لمكان العرض. تشابه الكلمتين لا يثبت أن الاتجاهين متطابقان.
لا نستخدم اصطلاحا بيطريا أو صورة جسم هنا. نعلن المرجع المطلوب في بطاقة تعليمية، ثم ننظر إلى اتجاه زيادة أعمدة المصفوفة، بدلا من تعيين جهة على أساس مكان مربع رسمه المساعد.

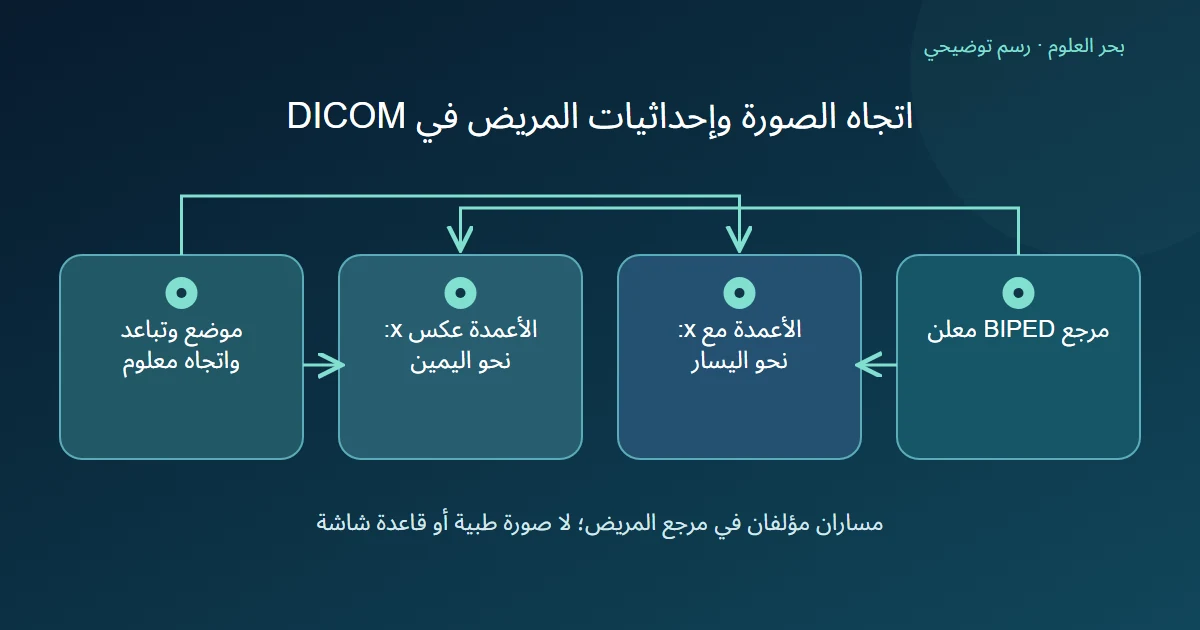

مساران لهما تباعد واحد واتجاهان مختلفان
نفرض موضع بداية x يساوي صفرا، ونثبت فهرس الصف، وتباعد الأعمدة 2 مم. في المسار أ تتجه زيادة فهرس العمود مع x الموجب؛ الأعمدة صفر وواحد واثنان تعطي x صفرا و 2 و 4 مم.
وفي المسار ب يتجه ازدياد العمود مع x السالب، مع البداية والتباعد نفسيهما. القيم تصبح صفرا وسالب 2 وسالب 4 مم. حددنا الاتجاهين يدويا لحساب العلاقة، ولم نستخرجهما من ملف أو مشهد.
إذن زيادة الفهرس لا تحمل الجهة نفسها في المسارين. والنتيجة لا تحدد كيف رتب برنامج عرض نافذته أو كيف قلبها؛ لم نقدم قواعد ذلك البرنامج. لا نضيف اسما تشريحيا إلى النقاط العددية.
| فهرس العمود | x في المسار أ | x في المسار ب |
|---|---|---|
| صفر | صفر مم | صفر مم |
| واحد | 2 مم | سالب 2 مم |
| اثنان | 4 مم | سالب 4 مم |
ما البيانات التي يجب أن تصاحب التحويل؟
يوثق المعيار Image Position (Patient) وImage Orientation (Patient) والتباعد بالملليمتر. وفي معادلة تحويل مواقع البكسل الصحيحة يبدأ فهرسا الصف والعمود من الصفر؛ تذكر الملاحظة اختلاف البداية في بعض سمات أخرى. [1]
نحفظ بطاقة افتراضاتنا: المرجع، وموضع البداية، واتجاه المسار، والتباعد، وبداية الفهرس. لو وصل رقم عمود دون هذه المعلومات، لا نعيد حساب موضعه بالتخمين أو ننسخ تباعدا من صورة أخرى.
الرقم 2 في عمود فهرس ليس هو مسافة 2 مم تلقائيا. توافقهما في أحد أمثلة الشرح ليس قاعدة عامة. كما أن وجود علامة في لقطة شاشة لا يكشف وحده القيم التي خزنتها الصورة الأصلية.
ما حدود الشرح الذي يقدمه المساعد؟
نطلب شرح العلاقة بين الفهرس والإحداثي تحت الافتراضات التي قدمناها. لا نطلب منه إثبات صحة الحقول المعلنة أو تحديد عضو في صورة أو تفسير علامة صحية. لم تتضمن ورقتنا صورة طبية أصلا.
إذا بقي نوع المرجع أو الاتجاه مجهولا، نذكر ذلك في الملخص. لا يخفي الرسم هذا النقص بإضافة كلمة «يسار» إلى جانب نافذة، ولا يستنتج صورة أصلية كاملة من قصاصة.
المراجعة المقترحة تقارن الجملة بافتراضات المسار والحساب. لم نشغل عارضا أو نقرأ فحصا أو نتحقق من جهاز. النجاح الحسابي لهذا المثال لا يساوي صحة اتجاه سجل حقيقي أو تفسيره الطبي.
المصادر ومتابعة القراءة
أُعدّ هذا المقال بصياغة عربية أصلية بالاستناد إلى المصادر أعلاه، وهو مدخل تمهيدي إلى الموضوع. اقرأ منهجية المحتوى وحدوده.
