ارتفاع فتحة القرط تحت ساق الإغلاق ليس بالضرورة قطر الحلقة الداخلي كاملًا. قد تكون الساق داخل الجزء العلوي من الفتحة، فيبدأ القياس الخالي من حافتها السفلى، لا من أعلى الدائرة. نوضح أسماء الأبعاد، ثم نؤلف نموذجين لهما القطر نفسه وارتفاعان مختلفان؛ لم نقس قرطًا أو أذنًا، ولا نعطي مقاسًا للبس أو ضمانًا للراحة.
الخلاصة السريعة
حدد الارتفاع الخالي من أسفل الساق إلى أدنى حافة داخلية، ولا تستبدله بالقطر الداخلي أو بسماكة الساق دون معرفة بداية كل قياس ونهايته.
- يميز دليل Leonids بين القطر الخارجي والداخلي والارتفاع الخالي من أسفل الساق إلى الحافة الداخلية السفلى؛ سماكة الساق قياس آخر. نستخدم هذه التعريفات فقط، لا توصيات الدليل عن موضع الثقب أو الراحة. [1]
- في نموذج أمامي رأسي مثالي، أعلى الفتحة مرجع 0 وأسفلها 20 مم، وقطرها الداخلي 20 مم. نعطي موضع الحافة السفلى للساق، ونفترض عدم وجود مفصلة أو زينة تعيق هذا القياس.
- فيأ تقع الحافة السفلى للساق 3 مم تحت أعلى الفتحة؛ الارتفاع الخالي 20 ناقص 3 يساوي 17 مم. لا نطرح سماكة الساق مرة ثانية لأن نقطة البدء هي حافتها السفلى أصلًا.
- فيب المستقل، القطر الداخلي 20 مم نفسه، لكن أسفل الساق على عمق 1 مم، فيبقى 19 مم؛ الفرق 2 مم. هذا اختلاف هندسي في النموذج، لا حكم بأن أحد القرطين أريح أو أصلح لأذن.
- في فرع مستقل يعطي مركز ساق على عمق 3 مم وسماكة رأسية 2 مم، مع تماثل مقطعها، تكون حافتها السفلى عند 4 مم والارتفاع 16 مم. المركز والحافة ليسا نقطة واحدة، ولا نستعمل عرضًا مجهول الاتجاه بدل السماكة الرأسية.
- ثبت الاتجاه والوحدة والشكل وحدود النموذج؛ يجب أن يقع أسفل الساق داخل المجال 0 إلى 20 في مثالنا. قيمة 24 تعطي طرحًا سالبًا وتكشف تعارض المعطى مع النموذج، لا ارتفاعًا فعليًا أو سببًا لأخذ القيمة المطلقة. الصورة المكبرة ليست مسطرة.
- قارن بيانات القطعة نفسها وهي مغلقة، واحفظ المرجع واسم كل بعد وأي عائق غير معلوم. لم نجر قياسًا أو تجربة لبس أو نعدل ساقًا؛ الرسم يشرح مسافة رأسية معطاة، ولا يثبت فتحة كاملة متاحة أو ملاءمة صحية أو جسدية.
سم القياس الذي يصف المساحة تحت الساق
يميز دليل Leonids بين القطر الخارجي والقطر الداخلي والارتفاع الخالي المقاس من أسفل الساق إلى أدنى حافة داخلية، ويعد سماكة الساق قياسًا منفصلًا. نقرأ تعريف الأبعاد من هذا الدليل، ولا ننقل توصياته عن مواضع الأقراط أو وعوده بالراحة إلى نتيجة الحساب. [1]
عندما تقرأ عبارة «قطر داخلي 20 مم»، فهي تسمي بعدًا للفتحة، لكنها لا تخبرك وحدها أين يقع أسفل ساق الإغلاق داخلها. قد يكون السؤال الذي تريد الإجابة عنه هو المسافة الرأسية أسفل الساق، لا القطر من أعلى الفتحة إلى أسفلها. احتفظ بهذين الاسمين في حقلين بدل جعل رقم القطر جوابًا لكل سؤال عن الفراغ الداخلي في القطعة.
وفي هذا المقال سنستعمل ساقًا أفقية معطاة في منظر أمامي مثالي، ونحسب مسافة رأسية في المنتصف. لم نبن قرطًا ولم نختبر طريقة إغلاقه، ولم نقس جسمًا كي نقارن المسافة به. الهدف أن تفهم ما بين نقطتين معلنتين في الرسم، وأن تعرف أي معلومة تحتاجها عندما يقدم وصف قطعة قطرًا فقط دون القياس الذي تسأل عنه.
ولا تجعل اسمًا تجاريًا مثل صغير أو ملاصق بديلًا عن أبعاد معلنة. هذه التسميات قد تكون جزءًا من عرض، لكن ورقة القراءة تحتاج إلى اسم البعد والجزء الذي يصفه والوحدة. إذا كان الرقم بلا تسمية كافية، يمكن أن تكتب سؤالًا عن المقصود بدل افتراض أنه ارتفاع خالٍ. تسمية القياس قبل استعماله تمنع نتيجة صحيحة عدديًا من وصف جزء آخر في القطعة.
حدد المرجع والاتجاه قبل الطرح
نؤلف فتحة دائرية قطرها الداخلي 20 مليمترًا. في المنظر الأمامي الرأسي نسمي أعلى حافتها الداخلية مرجعًا عند 0 ، وأدنى حافتها الداخلية نقطة عند 20. اتجاه العد إلى الأسفل. الأعداد هنا إحداثيات طول داخل النموذج، لا تدريجًا قرأناه من قرط موجود. إظهار هذا المرجع يتيح لنا تفسير معنى قولنا إن أسفل الساق على عمق 3 مم.
في هذا النظام يعني عمق 3 أننا تحركنا 3 مم إلى الأسفل من المرجع الداخلي الأعلى. لا نقيسه من أعلى الحافة الخارجية أو من مركز الدائرة أو من طرف الساق. ولو تغير المرجع دون أن تغير اسم الرقم، لبدأت المقارنة من نقطة أخرى. لذلك ضع مع كل موضع وصفًا قصيرًا لبدايته واتجاهه، بدل الاحتفاظ بعدد يبدو مفهومًا لأنه صغير.
نفترض كذلك عدم وجود مفصلة أو زينة أو جزء آخر يعترض خط القياس الرأسي الذي اخترناه. هذه معلومة في التمرين وليست قاعدة عن جميع الأقراط. إذا كان لديك جزء فعلي يضيف عائقًا، فلن يصف طرح موضع الساق وحده جميع المسافة التي تسأل عنها. احتفظ باسم كل جزء ظاهر أو غير معلوم، ولا تجعل الصورة المبسطة دليلًا على غياب أجزاء لم نرها.
والمنظر الأمامي مهم لأننا لا نخلط مسافة رأسية فيه بعمق القطعة إلى الخلف. قد يحتوي وصف المنتج أبعادًا في اتجاهات مختلفة، وكلها بالمليمتر. اشتراك الوحدة لا يجعلها قابلة للاستبدال داخل المعادلة. نثبت اتجاه القياس في المثال حتى نعرف أن 20 وموضع أسفل الساق يخصان المحور نفسه، ثم نحسب الفرق الذي يربط النقطتين في ذلك الاتجاه.
احسب ارتفاعًا خاليًا 17 مم من حافة معطاة

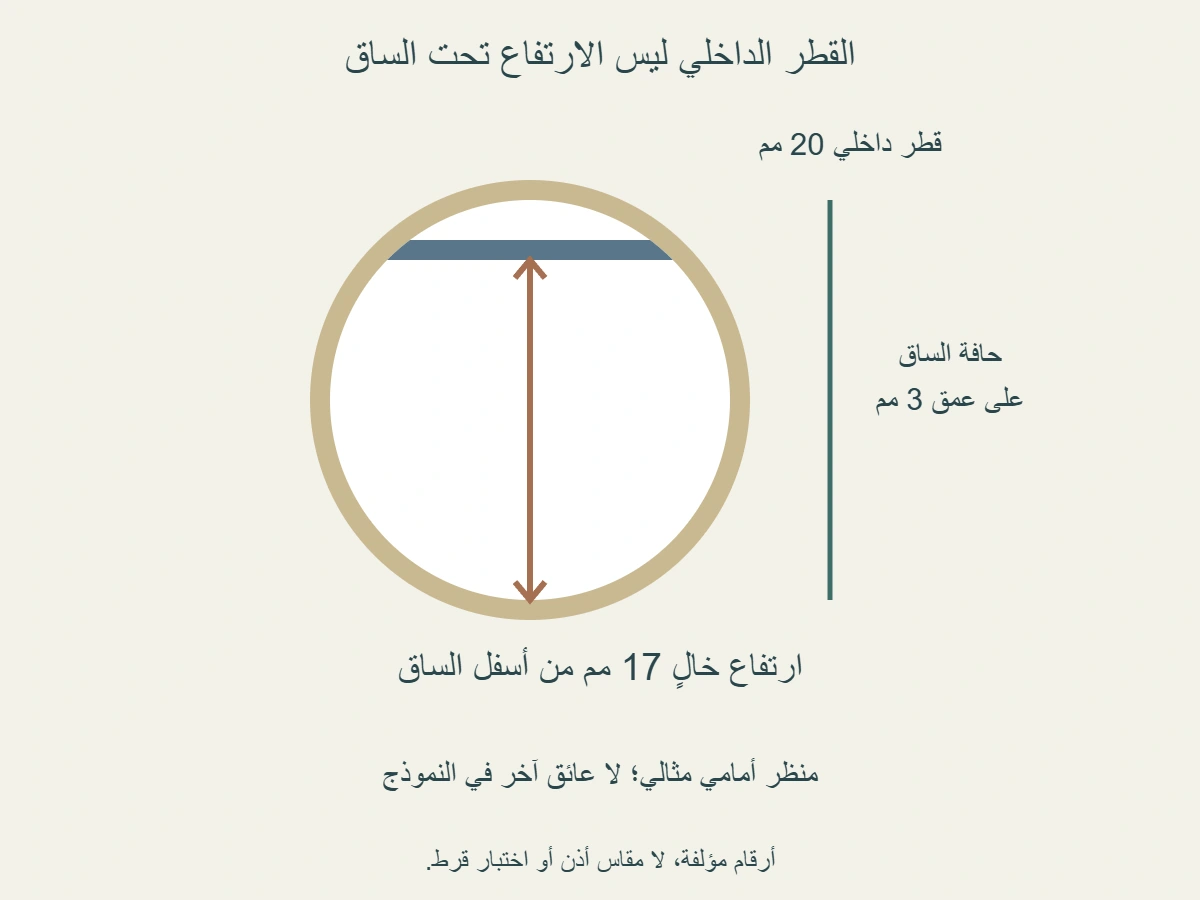

في النموذجأ نعطي الحافة السفلى للساق عند 3 مم تحت أعلى الفتحة الداخلية. أدنى الحافة الداخلية عند 20 مم، لذلك تكون المسافة الرأسية بينهما 20 ناقص 3 ، أي 17 مم. نكتب إلى جانب الناتج «من أسفل الساق إلى الحافة الداخلية السفلى». هذا الوصف يحفظ نقطتي القياس، ولا يجعل 17 قطرًا داخليًا جديدًا للحلقة التي أعطينا قطرها 20.
لم يصغر القطر بسبب كتابة 17 ؛ القطر والارتفاع تحت الساق قياسان مختلفان في النموذج نفسه. ويمكن مراجعة المسافة بضم جزأيها الرأسيين:3 من أعلى الفتحة إلى أسفل الساق، ثم 17 من أسفلها إلى الحافة الداخلية الدنيا، والمجموع 20. هذه مراجعة للهندسة التي أعلنّاها، وليست اختبارًا لقطعة مصنعة أو لفراغ يستطيع جسم معين المرور خلاله.
ولا نطرح سماكة الساق مرة إضافية من 17. أعطينا نقطة البدء أسفل الساق بالفعل، فلم تبدأ المسافة من مركزها أو حافتها العليا. إذا طرحت رقمًا آخر على أنه سماكة دون الحاجة إليه، فإنك غيرت نقطة القياس بعد أن حددتها. لا يعني وجود حقل سماكة في وصف قطعة أن كل حساب عنها يجب أن يستعمله؛ اسأل هل دخل أثره في الموضع المعطى أصلًا.
إذا وجدت في ملف فعلي رقم 3 دون بيان موضعه، فالمثال لا يجيز اعتباره الموضع الذي استعملناه هنا. قد يصف عرضًا أو سماكة أو بعدًا عن مرجع آخر. اطلب تحديد الجزء والمحور والبداية والنهاية، ثم أعد القراءة بما ورد. لم نقس قطعة أ في الواقع أو نعط ضمانًا بأن قرطًا له الرقم 20 في بطاقة سيحتوي الارتفاع 17 الموضح في الرسم.
قارن موضع ساق آخر مع بقاء القطر نفسه

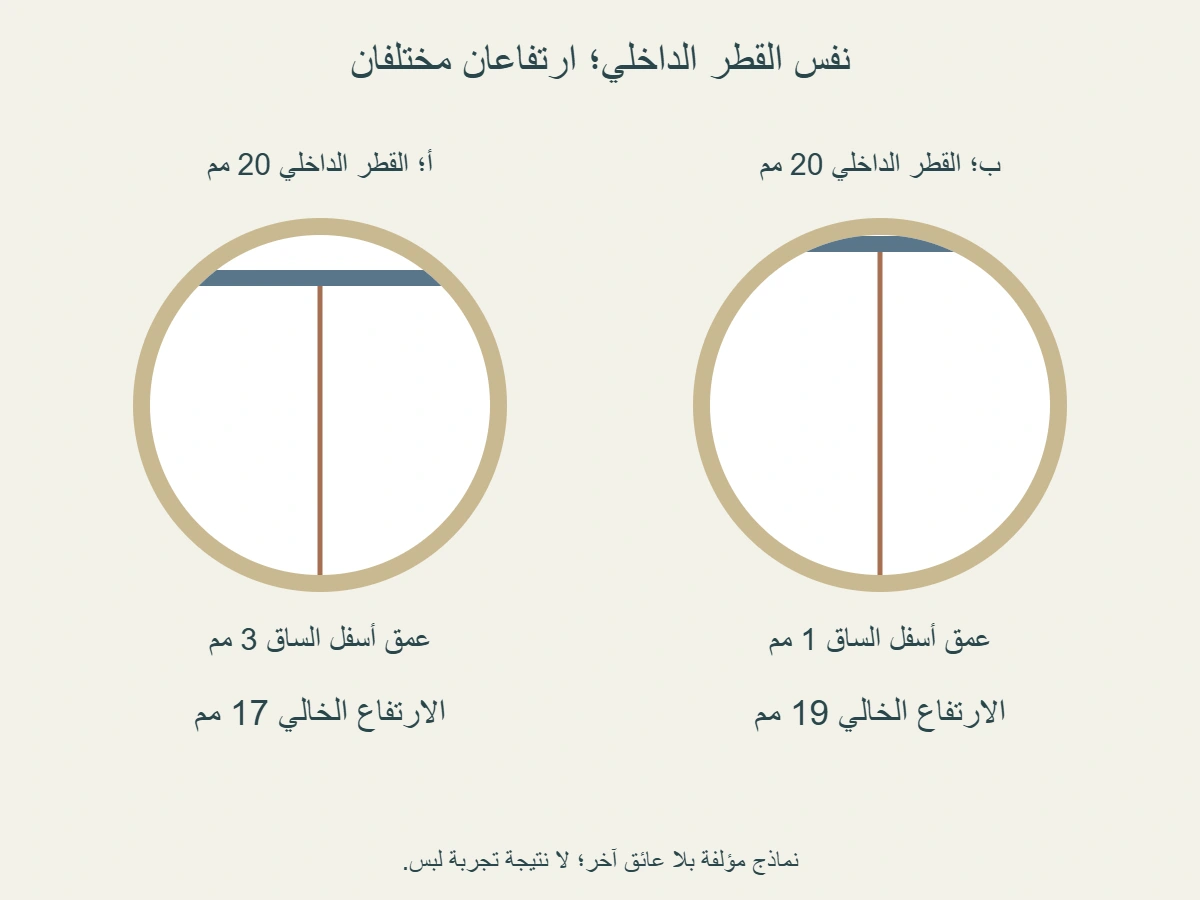

نؤلفب حالة مستقلة لها الفتحة 20 مم والمرجع الداخلي نفسه، لكن أسفل الساق يقع عند 1 مم بدل 3. المسافة إلى أدنى الحافة الداخلية 20 ناقص 1 ، أي 19 مم. نفترض عدم وجود عائق آخر على المحور المعني كما في النموذجأ. لم نحرك ساق قرط حقيقي؛ أعطينا رسمًا هندسيًا ثانيًا كي تظهر وظيفة موضع الساق في النتيجة.
المسافة تحت الساق فيب تزيد علىأ بمقدار 19 ناقص 17 ، أي 2 مم. ويمكن مراجعتها من موضعي الساق:3 ناقص 1 يساوي 2 مم. تحركت الحافة المعطاة إلى الأعلى في المرجع الرأسي، فزاد الجزء الذي نحسبه إلى أسفلها. لا يعني ذلك أن القطر الداخلي اختلف؛ ظل 20 في كلتا الحالتين، وكانت المعلومة التي غيرناها هي موضع البداية فقط.
هذه المقارنة تفسر لماذا لا يكفي تساوي رقم القطر للحكم بتساوي كل أبعاد الفراغ. لكنها لا تثبت أنب أريح أو أخف أو أن قفله يعمل أفضل. لم نعط وزنًا أو مادة أو أذنًا أو اختبار لبس أو حركة إغلاق. نحتفظ بالنتيجة في مجالها: مسافتان رأسيـتان في نموذجين معلنين، لا ترتيب شراء أو توصية بقطعة من علامة معينة.
وعند مقارنة وصفين حقيقيين، ابحث عما إذا كانا يذكران الارتفاع تحت الساق أو القطر فقط، وعن الجزء الذي يخصه كل رقم. لا تضف إلى أحدهما موضع 1 أو 3 من الرسم لتكمل بطاقة ناقصة. قد تستطيع حساب نتيجة لو عرفت الموضع، لكن غيابه لا يتحول إلى معلومة لأن المثال وفر عددًا مناسبًا. تظل المقارنة مرتبطة بما عرفته عن القطعتين فعلًا.
ميز مركز الساق من حافتها السفلى
نفتح فرعًا مستقلًا لا يعطي أسفل الساق مباشرة، بل يعطي مركزها على عمق 3 مم من المرجع الأعلى، وسماكتها الرأسية 2 مم. نفترض مقطعًا مستقيمًا متماثلًا حول ذلك المركز، بحيث يمتد 1 مم فوقه و 1 تحته. في هذه المعطيات تكون الحافة السفلى عند 3 زائد 1 ، أي 4 مم، لا عند 3 التي تصف موضع المركز.
بعد معرفة الحافة، نحسب الارتفاع الخالي 20 ناقص 4 ، أي 16 مم. لا نستعمل 17 من النموذجأ لأن 3 فيأ كان موضع أسفل الساق، بينما 3 في الفرع الجديد موضع مركزها. تشابه العدد لا يعني تشابه نقطته المرجعية. اكتب كلمة مركز أو حافة مع الرقم حتى يظهر سبب اختلاف النتيجة بدل تفسيره بوصفه تناقضًا في القطر.
ولا نضيف السماكة 2 كاملة إلى المركز فنكتب موضعًا 5 في هذا الفرع. افتراض المقطع المتماثل يوزعها على جانبين، لذلك استعملنا نصفها في الاتجاه إلى أسفل. لكن هذا الحساب لا يثبت تماثل مقطع فعلي لم نقرأ وصفه. إذا كان الشكل أو اتجاه السماكة غير معلوم، فلن تكفي كلمة سماكة بجانب 2 لنقل العملية نفسها إلى وصف آخر.
احتفظ بالفرع الجديد مستقلًا عنأ وب، مع اسم كل معطى. لم نعط تغييرًا في قرط ولا صورة لمقطع قسناه، ولم نستخرج قياسًا للساق من مظهرها في الرسم. المعطيات مخصصة لتوضيح العلاقة بين مركز وحافة في حالة هندسية محددة. فإذا كان مستندك يعطي أسفل الساق أصلًا، تعود إلى الفرق المباشر ولا تضيف نصف سماكة سبق أن أخذت أثرها في الموضع المعطى.
اقرأ اتجاه السماكة والعرض والعمق كلًا على حدة
قد تجد في وصف قطعة كلمة عرض أو سماكة بجانب عدد، دون أن يبين اتجاهها في المنظر. لا تستعملها تلقائيًا بدل السماكة الرأسية 2 التي عرفناها في فرع المركز. يمكن أن يصف عرضًا عبر وجه الحلقة أو عمقًا نحو الخلف أو بعدًا لجزء مختلف. نحتاج إلى معرفة ما الذي قيس، لا إلى عدد يبدو قريبًا مما نريده في الحساب.
في نموذجنا، العمق الذي نعنيه بموضع أسفل الساق هو مسافة إلى أسفل داخل المنظر الأمامي، وليس عمقًا خلفيًا للقرط. ينبغي أن تبقى هذه اللغة واضحة عند كتابة طلب توضيح. يمكنك استخدام عبارة «المسافة الرأسية من أعلى الحافة الداخلية إلى أسفل الساق» بدل كلمة عمق وحدها. بذلك تقل فرصة أن يجيب الطرف الآخر عن بعد في اتجاه مختلف دون أن ينتبه إلى السؤال الذي قصدته.
كذلك لا يحدد قطر الساق ارتفاع الفتحة وحده دون موضعها في النموذج. ولم نعط قياسًا طبيًا لموضع ثقب أو قدرة جسم على المرور أو طريقة ثني الساق. نقرأ الأبعاد المعلنة ونبين علاقتها في الرسم فقط. إذا احتجت إلى معلومات أخرى عن قطعة، احفظها في حقولها بدل أن تجعل أحد الأرقام بديلًا عن الجميع لأن الوحدة المشتركة مليمتر.
ومن المفيد أن ترسم أسهمًا بأسماء قياساتها على نسخة عمل إذا كانت لديك صورة مناسبة لوصف السؤال. لا تجعل السهم قياسًا نفذته ما دام دوره تحديد الموضع المطلوب فقط. في صورتنا الأصلية الأسهم شروح لأرقام أعطيناها، لا مخرجات أداة. معرفة هذا الفرق تمنع أن تتحول الرسمة الجميلة إلى مستند دقة أو شهادة أبعاد لقطعة لم توضع أمامنا.
راجع حدود المعطيات قبل قبول ناتج الطرح
اشترطنا في النموذج أن تكون الحافة السفلى للساق بين أعلى الفتحة 0 وأدنى حافتها 20. الموضع 3 فيأ والموضع 1 فيب والموضع 4 في فرع المركز كلها داخل المجال. هذه مراجعة للمعطيات قبل تفسير المسافة، لا قاعدة تصنيع تحدد أين يجب أن يضع صانع ساقًا. اخترنا المجال لأننا نتحدث عن جزء تحت ساق تقع داخل الفتحة المعطاة في الرسم.
لو أدخلت 24 بوصفه موضع الحافة السفلى ضمن النموذج نفسه، لأصبح 20 ناقص 24 مساويًا لسالب 4. هذا لا يعني ارتفاعًا خاليًا فعليًا سالبًا؛ يعني أن 24 لم تعد داخل المجال الذي فرضناه. لا تأخذ القيمة المطلقة 4 ثم تعطيها اسم الارتفاع الذي كنت تريد حسابه. بذلك تكون أخفيت تعارض المعطى مع النموذج وغيرت معنى الفرق بدل مراجعة السبب.
أما موضع 0 فيعطي 20 حسابيًا، وموضع 20 يعطي صفرًا على هذا المحور، لكننا لا نقدمهما تصميمين صالحين للبس أو للإغلاق. تستطيع حدود النموذج إنتاج قيم عند طرفيه دون أن تصف قطعة عملية. لم نعط تفاصيل صناعة أو مفصلة أو اختبار استخدام، لذلك تبقى هذه نتائج حدية لخط القياس نفسه، ولا نستنتج منها ملاءمة أو طريقة تنفيذ لقرط.
وإذا كان موضع أسفل الساق غير معلوم، فاحتفظ به مجهولًا بدل وضع صفر كي تتم العملية. اختيار الصفر هنا يعطي النتيجة القصوى 20 في الحساب، وليس غياب تأثير أثبتناه. اسأل عن النقطة المعنية، أو اكتب أن الارتفاع تحت الساق لا يمكن تحديده من القطر وحده في المعلومات المتاحة. حساب يمكنك إكماله بافتراض لا يصبح قراءة موثقة ما لم يكن الافتراض معلنًا.
افصل الرسم المكبر من القياس الفعلي
صور المقال مكبرة لشرح أسماء النقاط والمسافات. لا تضع قرطًا على الشاشة وتقارن حجمه بها، ولا تستخرج الرقم 20 من مسطرة داخل الصورة. كتبنا 20 في النموذج ثم رسمنا الشكل الذي يوضحه، ولم نقس قطعة وأخذنا الصورة دليلًا عليها. هذا الاتجاه في إعداد الرسم مهم: المعطى سبق الصورة، فلا تصبح الصورة مستقلة عنه أو نتيجة تجربة لم تجر.
وعندما تستخدم صورة من وصف منتج، قد يكون دورها إظهار شكل أو جزء من الإغلاق دون أن تتيح قياسًا دقيقًا. احتفظ بما يذكره المستند نصيًا وما يظهر في الصورة، وميز السؤال عن الأبعاد عن السؤال عن المظهر. لا نفترض في المقال تدريجًا صالحًا لكل شاشة أو زاوية تصوير، ولا نحول منظور صورة مائلة إلى مقاس أمامي بمجرد اختيار عدد بكسلات.
إذا قست قطعة فعلية، احفظ هويتها وحالتها واتجاهها وطريقة القياس والنقطتين اللتين استعملتهما. هذه معلومات لم نجمعها هنا، لذلك لا نكتب دقة أداة أو نتيجة تكرار قياس لرسومنا. ويمكن أن تتكرر صورة واحدة في ملفات عديدة دون أن يتكرر القياس أصلًا. عد الملفات ليس عدد عينات، وتشابه الرقم المنقول لا يثبت أنه قرئ مرة أخرى من القطعة.
كما لا يصح أن تكون صورةأ المفتوحة مرجعًا لقياس طلبناه في حالة مغلقة دون بيان العلاقة. السؤال في المثال يخص موضع ساق محدد كما أعطيناه في الرسم الأمامي. إذا تغيرت حالة الإغلاق في قطعة واقعية، ينبغي وصف الحالة المعنية في المستند الذي تستعمله. لن ننقل مواضع نموذجنا إلى حركة فعلية أو نفترض نجاح قفل أو طريقة تشغيل من رقم المسافة وحده.
قارن الشكل والعوائق في القطعة نفسها
الدائرة في المثال لها أعلى وأسفل معطيان على محور رأسي واحد. إذا كان وصف القطعة بيضاويًا أو مفتوحًا أو يتضمن زينة داخلية، لا تمنح رقمًا واحدًا كل معنى القطر والارتفاع والعرض. احتفظ باسم كل بعد يبينه المرجع، واسأل عن المسافة التي تحتاجها. لم نعط لهذه الأشكال أبعادًا أو نحسب فراغها، ولذلك لا ينطبق عليها رسم الدائرة تلقائيًا.
وقد يكون خط رأسي في المنتصف خاليًا بينما لا يصف عرض الفتحة في كل ارتفاع. حساب 17 أو 19 في نماذجنا يصف تلك المسافة فقط، لا مساحة أو حجمًا أو فراغًا كاملًا بكل اتجاهاته. لا تستعمله لإثبات مرور جزء ثلاثي الأبعاد أو ملاءمة جسم. سؤال البعد الواحد أبسط من سؤال الشكل الكامل، وينبغي أن يبقى الفرق ظاهرًا عند كتابة نتيجة القراءة.
في طلب توضيح من مورد، يمكن أن تسأل عن القياس من الحافة السفلى للساق إلى أدنى حافة داخلية، وعن حالة الإغلاق والجزء الذي قد يعترض المسافة. لا نسمي إرسال السؤال اختبارًا فعليًا أو تأكيدًا للملاءمة. وإذا جاء جواب عن قطر خارجي فقط، فهو معلومة مختلفة تحتاج إلى الاحتفاظ باسمها، لا تغيير عنوانها لتبدو كأنها أجابت عن الارتفاع تحت الساق.
ولا تقرر راحة أذن أو صلاحية ثقب أو سلامة مادة من هذه الأبعاد. لم نعط في المثال بيانات من هذا النوع أو تجربة لبس. قد يكون الحساب دقيقًا ضمن الرسم وتبقى أسئلة استخدام القطعة خارج ما حسبناه. لذلك نكتب النتيجة الهندسية بوضوح مع حدودها، دون أن نضعها موضع قرار جسدي أو توصية مقاس تعتمد على تشريح لم نقسه أو نراجعه.
احفظ ورقة القياس مع السؤال الذي تجيب عنه
سجل النموذجأ يتضمن فتحة 20 مم، ومرجعًا علويًا 0 ، وحافة سفلية 20 ، وموضع أسفل الساق 3 ، وارتفاعًا خاليًا 17. وسجلب المستقل يغير موضع أسفل الساق فقط إلى 1 ، فيصبح الارتفاع 19. لا تدمج الرقمين في متوسط يصف قرطًا ثالثًا لم نعطه، ولا تجعل الفرق 2 نتيجة تجربة على قطعتين؛ إنه فرق بين معطيات اخترناها للشـرح.
وفي فرع المركز نحتفظ بمركز 3 وسماكة رأسية 2 ومقطع متماثل، ثم حافة سفلية 4 وارتفاع 16. يحتاج هذا الفرع إلى معطيات أكثر لأنه لم يعط الحافة مباشرة. إذا اختصرت ورقته، احتفظ بتمييز المركز من الحافة وبشرط التماثل؛ حذفهما يجعل القارئ يظن أن 3 في جميع النماذج تصف النقطة نفسها، وقد يعيد طرح السماكة في موضع لا يحتاج إليها.
وفي ملف فعلي، احفظ مرجع المنتج ونسخة الدليل واسم كل بعد ووحدته وحالة الإغلاق وأي عائق لم يعرف مقاسه. وإذا كان الرقم حسابًا من معطيات لا قياسًا مباشرًا، فاكتب ذلك بجانبه. لا توجد في هذا المقال قطعة عدلناها أو ساق ثنيناها أو اختبار أذن، لذلك لا نقدم خطوات تعديل أو ضغط أو تجربة استخدام بديلًا عن المعلومة التي ينبغي سؤال الجهة عنها.
الرسومان الأصليان يوضحان القياس من أسفل الساق ونموذجين بقطر داخلي واحد. ما نريد أن يستطيع القارئ فعله هو تسمية البداية والنهاية والاتجاه، والتمييز بين قطر وارتفاع ومركز وحافة. عند حفظ هذه الأسماء مع الأعداد، يظل الحساب مفهومًا وقابلًا للمراجعة، وتبقى الأسئلة الأخرى عن القطعة والاستخدام منفصلة عن نتيجة هندسية لا تثبت ما لم يدخل في معطياتها.
