كيف يعمل جهاز التحكم عن بعد؟ الأمر والإشارة والمستقبل

الخلاصة السريعة

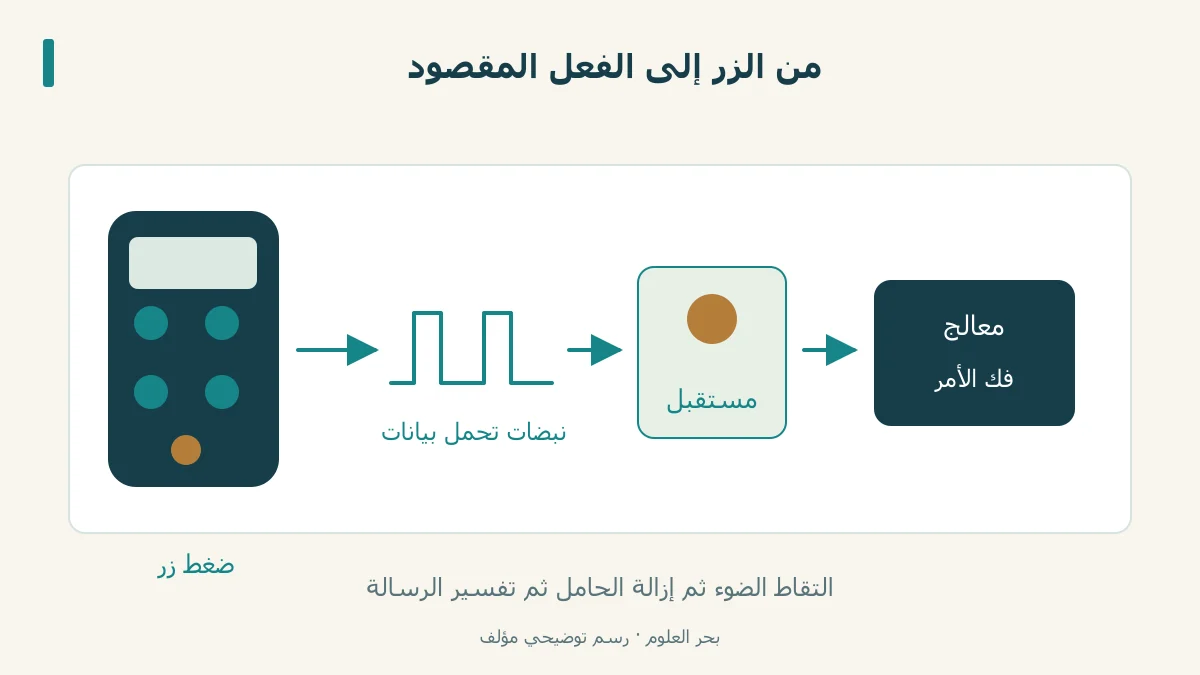

يعمل جهاز التحكم عن بعد بإرسال أمر مشفر إلى جهاز يستقبله ويفسره. في أنظمة الأشعة تحت الحمراء يحمل الضوء الرسالة، بينما يستخدم بلوتوث اتصالًا راديويًا. [1][2][3]

• رمز الأمر يختلف عن الحامل: يصف Vishay نبضات تحمل بيانات، مع صيغ تختلف في عدد البتات وتوقيتها. [1]
• في قاموس مثالنا المؤلف، 01 يعني «رفع» و10 يعني «خفض»؛ هذه دلالة اخترناها لجهاز تعليمي، لا شفرات تلفاز حقيقي.
• في المثالين الموثقين: حامل RC5 يساوي 36 كيلوهرتز، وحامل NEC يساوي 38؛ لا توحد كل أجهزة التحكم على تردد واحد. [1]
• يعطي مستقبل Vishay إشارة بعد إزالة الحامل إلى المعالج لفكها؛ التقاط الضوء غير تفسير الأمر. [2]
• بلوتوث يستخدم نطاق 2.4 غيغاهرتز؛ تتأثر الإشارة بالمسافة والعوائق، ولا تضمن كلمة «راديو» اختراق كل حاجز. [3]
• في جهاز الأشعة، توصي Sony بالتوجيه إلى الحساس وإزالة الحجب؛ قد تتداخل الإضاءة القوية مع الاستقبال. [4]

ما العلاقة بين الزر والرسالة؟

رمز الأمر يختلف عن الحامل: يصف Vishay نبضات تحمل بيانات، مع صيغ تختلف في عدد البتات وتوقيتها. [1]

نخترع جهازًا تعليميًا فيه أمر «رفع» نرمز إليه 01 وأمر «خفض» نرمز إليه 10. يختار الضغط رسالة، ثم يقرأ المستقبل الرمز وفق القاعدة المتفق عليها. هذان الرمزان مؤلفان؛ لا نرسلهما إلى جهاز حقيقي ولا نزعم أنهما شفرتا تلفاز.

في بعض الصيغ تتضمن الرسالة عنوانًا وأمرًا، وقد توجد بتات أو تكرارات إضافية. ليس قالب البداية والأمر والنهاية تقسيمًا واحدًا ملزمًا لكل ريموت. [1]

لماذا نفصل الرسالة عن تردد الحامل؟

في المثالين الموثقين: حامل RC5 يساوي 36 كيلوهرتز، وحامل NEC يساوي 38؛ لا توحد كل أجهزة التحكم على تردد واحد. [1]

الحامل والبتات مستويان مختلفان للوصف. تشبه الرسالة في مثالنا اختيار «رفع» أو «خفض»، بينما يحدد الحامل نمطًا سريعًا يحملها. تغيير الأمر لا يعني أن كل ضغطة تختار نطاقًا جديدًا من الطيف؛ نحتاج بروتوكول الجهاز لفهم التوقيت. [1]

ماذا يحدث داخل المستقبل؟

يعطي مستقبل Vishay إشارة بعد إزالة الحامل إلى المعالج لفكها؛ التقاط الضوء غير تفسير الأمر. [2]

تحتوي هذه العائلة من الوحدات على كاشف ضوئي ومكبر أولي ومرشح للأشعة داخل الغلاف. ثم تصل الإشارة المستخلصة إلى معالج يفك الترميز؛ لا يقوم اسم «مستقبل» وحده بتعيين وظيفة كل مرحلة. [2]

عند إعادة رمز 01 إلى المثال، يكون شرط «رفع» هو أن يعرف جهازنا معنى هذا الرمز. إذا بدلنا قاموسه المؤلف فجعلنا 01 يعني «خفض»، اختلف الفعل مع ثبات البتات. يوضح ذلك لماذا يلزم توافق طريقة الترميز والتفسير، لا تشابه شكل وحدتي التحكم فقط.

الراديو لا يعني مدى غير محدود

بلوتوث يستخدم نطاق 2.4 غيغاهرتز؛ تتأثر الإشارة بالمسافة والعوائق، ولا تضمن كلمة «راديو» اختراق كل حاجز. [3]

توضح Bluetooth SIG أن نوع المادة وكثافة الحاجز يؤثران في التوهين. تختلف جودة الإشارة عبر الخشب أو الزجاج أو المعدن أو الخرسانة؛ لا تختزل النتيجة في رقم مدى صالح لكل منزل. [3]

التوجيه والبيئة يفسران جانبًا من الاستقبال

في جهاز الأشعة، توصي Sony بالتوجيه إلى الحساس وإزالة الحجب؛ قد تتداخل الإضاءة القوية مع الاستقبال. [4]

قد يكون الحساس أسفل الشاشة في موضع يختلف بين الطرز، ويبينه دليل الجهاز. حاجز أمام الحساس أو ضوء قوي نحوه حالة مختلفة عن اختيار رسالة لا يفهمها الجهاز؛ لا نجمعها كلها في حكم «الريموت تالف». [4]
