أنواع الأعمدة الكهربائية: المواد ووظيفة حمل الخطوط

الخلاصة السريعة

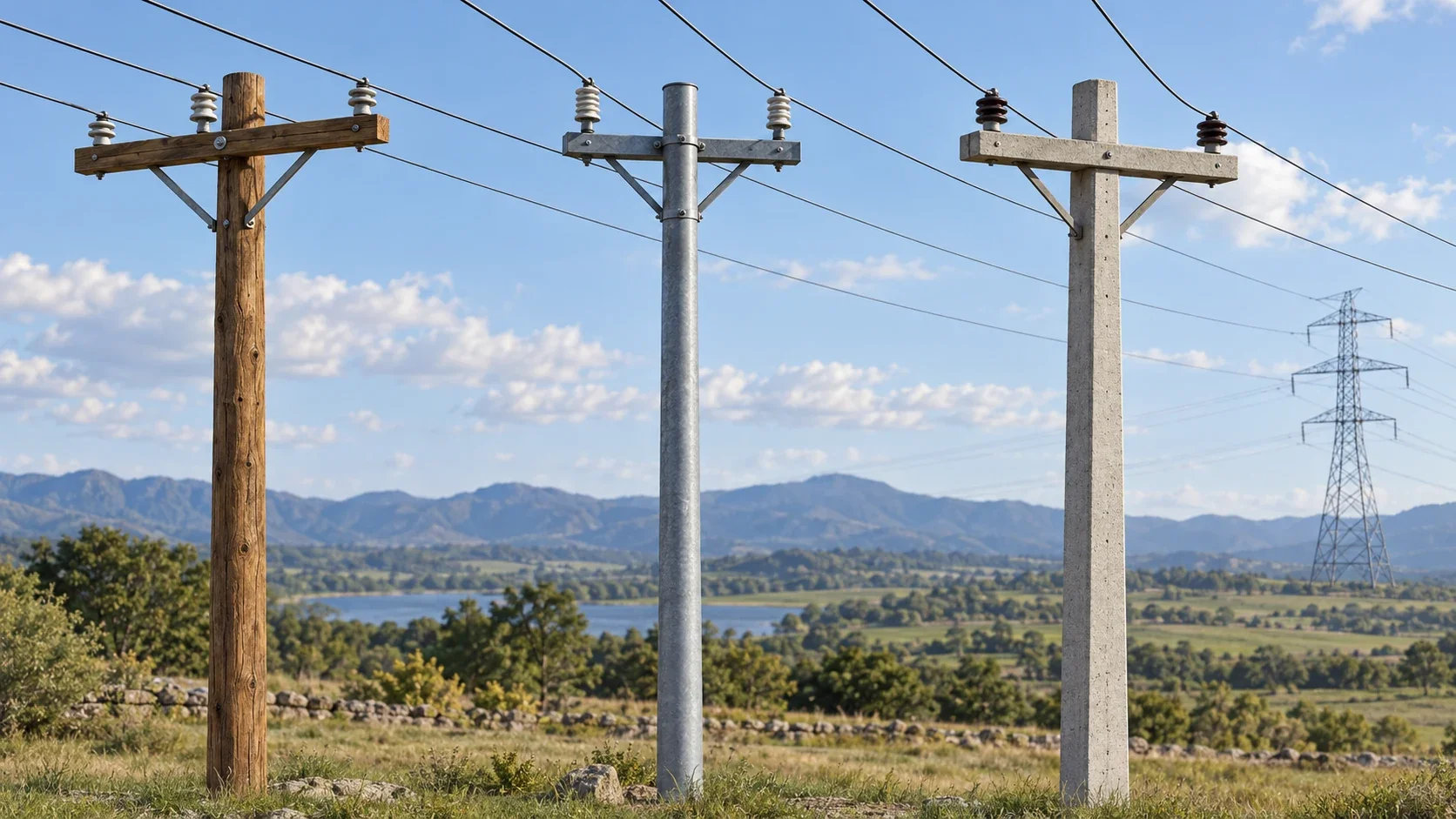

تستخدم الشبكات أعمدة خشبية أو فولاذية أو خرسانية لحمل الخطوط؛ وتنقل الكهرباء الموصلات المعزولة عن الهياكل بعوازل مناسبة. ^[1][2][3]

• العمود يحمل الخطوط، والموصل ينقل الكهرباء، والعازل يفصل الموصل المكهرب عن العمود أو البرج. ^[1][2]
• يمكن تقوية الدعم باستبدال الخشب بخشب أكثر متانة أو بمادة أخرى؛ الاسم وحده لا يحدد قوة العمود. ^[3][4]
• تختلف المفاضلة بين الخشب والفولاذ والخرسانة مع الرياح والحرائق والموقع والصيانة والكلفة. ^[3][4]
• البرج الشبكي وصف للشكل، وليس مادة رابعة تقابل الخشب والفولاذ والخرسانة. أما النقل والتوزيع فيصفان وظيفة الخط في الشبكة. ^[1]
• لا توجد كلفة أو مدة خدمة واحدة تنطبق على كل الأعمدة؛ قارن مشروعًا محددًا وشروطه. ^[4]

العمود والموصل والعازل

تنقل خطوط النقل الكهرباء لمسافات طويلة، ثم توصلها خطوط التوزيع إلى المستهلكين بعد مراحل تحويل الجهد. ^[1] وظيفتها تختلف عن وظيفة الهيكل الذي يحملها.

يفصل العازل الموصل المكهرب عن العمود أو البرج، ويؤدي أيضًا دورًا في دعم الموصل. ^[2] لذلك لا نصف العمود الخشبي بأنه طريق يمر فيه التيار لتصل الكهرباء إلى المنزل.

في قراءة الرسم، اتبع ثلاثة أسئلة: ما الذي يحمل؟ ما الذي ينقل الكهرباء؟ وما الذي يفصل بينهما؟ هذه طريقة لفهم المكونات، وليست تعليمات للعمل على خط حي.

مقارنة المواد مع ظروف الاستخدام

تذكر وزارة الطاقة الأمريكية أن استبدال عمود خشبي بآخر أطول أو أسمك يمكن أن يقوي الدعم. وتذكر للفولاذ والخرسانة فوائد في مقاومة الرياح والحرائق، مع احتمال أن يكون استبدالهما أكثر جهدًا بسبب الوزن. ^[3]

هذا وصف لمفاضلة، لا ضمان بأن كل عمود من مادة معينة أفضل من الآخر. يؤثر التصميم في الاستجابة؛ ويستخدم مشغلو الشبكات مواد وأحجامًا مختلفة تبعًا للموقع وأهمية الخط. ^[4]

لا تقارن أسعار مواد فقط ثم تسمي الناتج كلفة المشروع. يختلف إدخال النقل والتركيب والإصلاح والاستبدال في حساب الكلفة. ^[4]

المادة والشكل ووظيفة الشبكة

توصف هياكل معدنية طويلة في خطوط النقل بأنها أبراج. ^[1] وعندما نقول «شبكي» نصف بناء الهيكل، لا نضيف مادة جديدة بجانب الفولاذ.

في مثال وصفي، عبارة «هيكل فولاذي شبكي لخط نقل» تجيب عن ثلاث خانات: المادة فولاذ، والشكل شبكي، والوظيفة دعم خط نقل. أما «خشب» وحدها فلا تحدد كل تلك المعلومات.

قبل اختيار مقارنة، اكتب الموقع والأحمال والغرض والصيانة المتوقعة. تؤكد مراجعة وزارة الطاقة أن التوازن بين الكلفة والأداء يتغير حسب الحالة، وأن البيانات المقارنة في الظروف الشديدة محدودة. ^[4]
