أنواع الزينر: الجهد الاسمي وحدود ورقة البيانات

الخلاصة السريعة

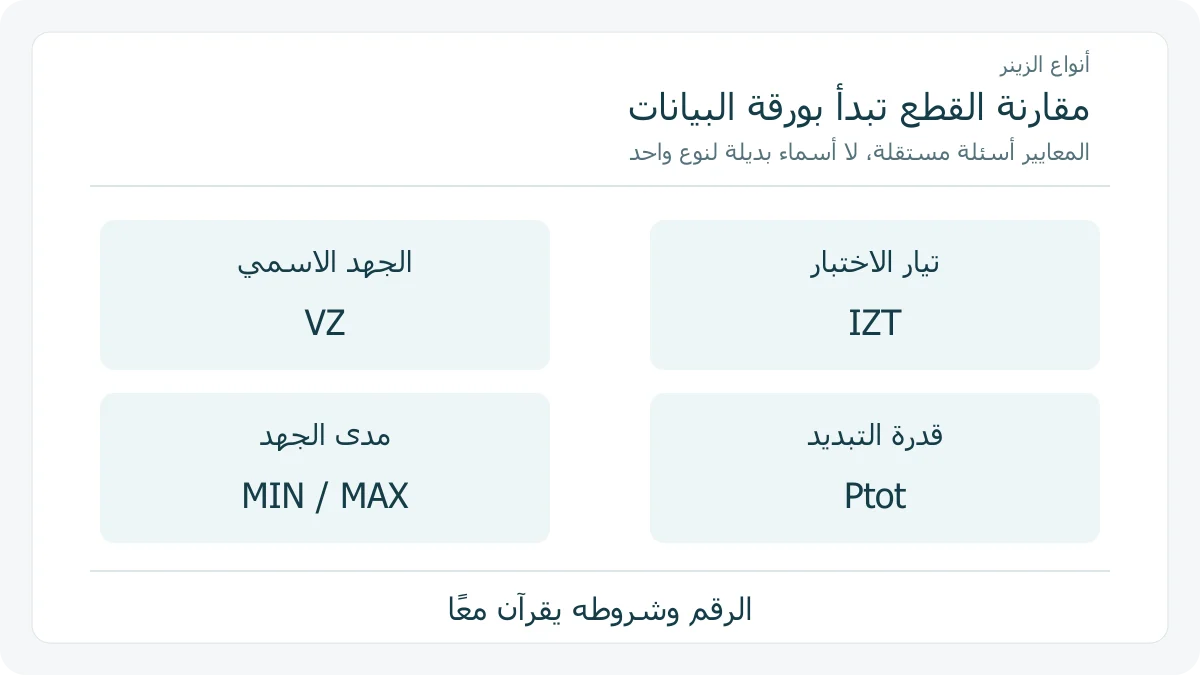

تُقارن أنواع الزينر بالجهد الاسمي ومداه وتيار الاختبار وقدرة التبديد وشروطها في ورقة البيانات. هذه معايير للقطعة الواحدة، وليست أنواعًا منفصلة. ^[1]

• الجهد يتغير مع التيار والحرارة؛ وصف الانهيار لا يعني انقلاب اتجاه تيار موجود. ^[2]
• للقطعتين الاسمي 2.4 فولت؛ عند 25°م وتيار اختبار 5 ملي أمبير ومواصفة نبضية، الحدود ب 2.35–2.45، وج 2.28–2.56 فولت. ^[1]
• عرضا المجالين المحسوبان 0.10 و 0.28 فولت؛ المدى الثاني غير متناظر حول الاسمي.
• حد القدرة المطلق 500 ملي واط (0.5 واط) عند l = 4 mm وحرارة الأطراف TL = 25 °C؛ ليس استهلاكًا ثابتًا. ^[1]
• المقارنة تخص سطرين محددين؛ ليست تيار تشغيل أو دائرة عامة لكل زينر.

ما الذي يصفه اسم الزينر؟

في منطقة الانهيار العكسي يزيد تيار الزينر مع تغير محدود في الجهد؛ وتتعلق قيمة الجهد بالتيار والحرارة. يستخدم في تثبيت الجهد أو تحديده. ^[2] لا يعني الانهيار أن تيارًا جارياً يعكس اتجاهه فجأة إلى الاتجاه الآخر.

ابدأ في القراءة باسم القطعة الكامل، ثم عنوان العمود ووحدته وشرط الجدول. أخذ رقم من عمود التيار ووضعه ضمن فقرة القدرة يجعل المقارنة بلا معنى، حتى لو نقلنا الرقم كما طبع.

سنقارن سطرين فقط. الهدف تدريب القراءة على مثال محدد، لا افتراض أن السطرين يمثلان كل قطع السوق.

قطعتان اسميتان 2.4 فولت، لكن المدى مختلف

للقطعتين الاسمي 2.4 فولت؛ عند 25°م وتيار اختبار 5 ملي أمبير ومواصفة نبضية، الحدود ب 2.35–2.45، وج 2.28–2.56 فولت. ^[1]

عرض المجال الأول بالحساب 2.45 − 2.35 = 0.10 V، والثاني 2.56 − 2.28 = 0.28 V. عرض الثاني يساوي 2.8 مرة عرض الأول؛ هذا استنتاج حسابي من الحدود المنشورة.

لو اكتفينا بعمود «الاسمي»، لرأينا 2.4 في الصفين ولم نر فرق الحدود. أما الرسم الجديد فيضعهما على محور فولت واحد؛ الخط العمودي يحدد الاسمي، وطول الشريط يحدد المدى.

والمجال الثاني ليس متناظرًا حول 2.4: الفرق إلى الأدنى 0.12 فولت وإلى الأعلى 0.16. لذلك لم نستبدل الأرقام بعبارة سماحية عامة واحدة، ولم نفترض توزيعًا متساويًا لقطع داخل المجال.

الحدود المنشورة ليست قياسًا أجريناه لكل قطعة، وليست وعدًا بثبات الرقم في ظروف أخرى. نحافظ على شرط المقارنة نفسه عند تفسير ما يعرضه الجدول.

قدرة التبديد: الوحدة والشرط جزء من الرقم

حد القدرة المطلق 500 ملي واط (0.5 واط) عند l = 4 mm وحرارة الأطراف TL = 25 °C؛ ليس استهلاكًا ثابتًا. ^[1]

حساب الوحدة وحده يعطي 500 mW = 0.5 W. الحرف m هنا يعني ملي، وليس ميجا. اختلاف الحرف يغير معنى الوحدة؛ لا نقرأ 500 ملي واط على أنها 500 ميجاواط.

لنفترض سجلين كتب أحدهما «500» والآخر «0.5»، لكن الأول بالملي واط والثاني بالواط. هما المقدار نفسه بعد التحويل. أما سجل حذف الوحدة وحرارة الأطراف فلا يقدم المقارنة التي تقدمها ورقة البيانات.

الفصل بين الجهد والتيار والقدرة يمنع استنتاج حدود تشغيل من اسم الجهد وحده. في هذا المقال قرأنا مواصفات، ولم نحسب دائرة أو نقترح توصيلًا أو تيارًا يصلح لجميع القطع.

عند تلخيص قطعة أخرى، اكتب اسمها، عنوان الكمية، الحدين إن وجدا، ثم شرطهما. لا تنقل مدى المثال الحالي إلى عائلة مختلفة لمجرد أن القطعتين تحملان اسم زينر.
