أنواع الضواغط: حجرة تتقلص أم غاز تسرّعه ريش؟

الخلاصة السريعة

تُقسم أنواع الضواغط إلى إزاحة موجبة تصغّر حجرة تحبس الغاز، وديناميكية تسرّعه بريش دوارة ثم تحول طاقته الحركية إلى ضغط. [1][2]

• الضاغط الترددي ذو المكبس من الإزاحة الموجبة، وليس ديناميكيًا. [1]
• Screw يستخدم لولبين دوارين؛ Scroll له حلزون ثابت وآخر متحرك. تشابه الأسماء العربية لا يجعلهما آلية واحدة. [1][3]
• في المحوري يسير الغاز موازيًا للمحور؛ في الطرد المركزي يدخل قرب المركز ويتجه إلى الخارج ثم الناشر. [2]
• في الرسم، صغر الحجرة يوضح الإزاحة الموجبة؛ تسريع الغاز ثم إبطاؤه في الناشر يوضح الضغط الديناميكي. [1][2]

كيف تُصغّر الحجرة الغاز؟

يسحب الضاغط الغاز إلى حجرة، ثم تنعزل عن المدخل ويقل حجمها قبل خروجه. في الترددي يتحرك المكبس داخل أسطوانة. [1]

«ترددي» يصف حركة المكبس؛ «إزاحة موجبة» يصف طريقة الضغط. وجود موتور أو دوران لا يكفي للتصنيف. [1]

اللولبان وScroll: الاسم وحده لا يكفي

في Screw يضغط الغاز لولبان دواران. أما Scroll فيستعمل شكلين حلزونيين متداخلين، أحدهما ثابت والآخر يتحرك. نذكر الاسم الإنجليزي مع وصف الحركة لتجنب التباس «لولبي» و«حلزوني» بين الترجمات. [1][3]

كلاهما ضمن الإزاحة الموجبة، لكن النظر إلى الجزء المتحرك يميز التصميمين: دوران لولبين ليس حركة حلزون مقابل آخر ثابت. [1][3]

المحوري والطرد المركزي

تزيد الريش سرعة الغاز، ثم يقلل الناشر هذه السرعة مع زيادة الضغط الساكن. في الضاغط المحوري يستمر التدفق موازيًا للمحور عبر صفوف الريش؛ وفي الطرد المركزي يتحول من دخول قريب من المركز إلى خروج شعاعي. [2]

مقارنة الحركة في رسم واحد

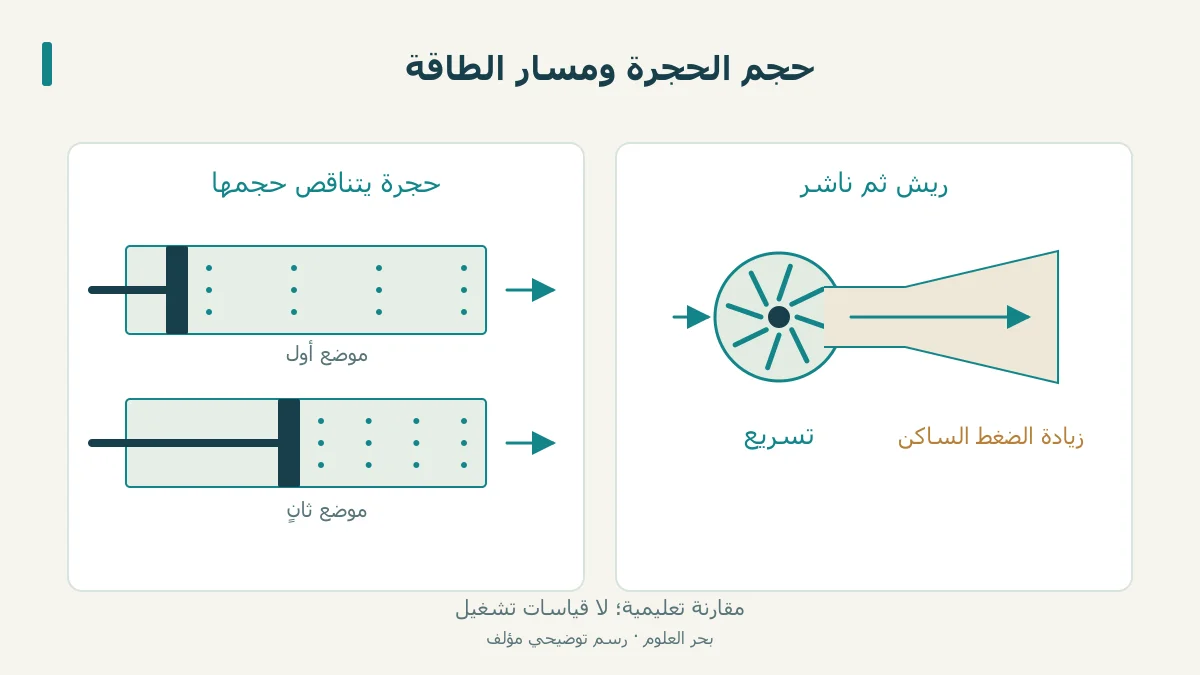

في مثالنا المرسوم، حجرتان افتراضيتان تعرضان موضعين لمكبس، مع بقاء عدد النقاط نفسه. وفي اللوحة المقابلة يمر مسار الغاز من ريش التسريع إلى الناشر. النقاط والأسهم للتوضيح، وليست قياسات ضغط أو تدفق. [1][2]
