طريقة قياس المقاومة بالألوان، كما تسمى شائعًا، تفك ترميز القيمة الاسمية والسماحية؛ ليست قياسًا لحظيًا بجهاز. [1]
الخلاصة السريعة
طريقة قياس المقاومة بالألوان، كما تسمى شائعًا، تفك ترميز القيمة الاسمية والسماحية؛ ليست قياسًا لحظيًا بجهاز. [1]
- في أربع حلقات: رقمان ومضاعف وسماحية؛ وفي خمس: ثلاثة أرقام ومضاعف وسماحية. [1]
- الأرقام: أسود 0، بني 1، أحمر 2، برتقالي 3، أصفر 4، أخضر 5، أزرق 6، بنفسجي 7، رمادي 8، أبيض 9. [1]
- مضاعف لون الرقم d هو 10^d؛ والذهبي ×0.1 والفضي ×0.01. [1]
- الذهبي للسماحية ±5%، والفضي ±10%، والبني ±1%؛ هذه حدود ترميز اسمي، لا قراءة آنية. [1]

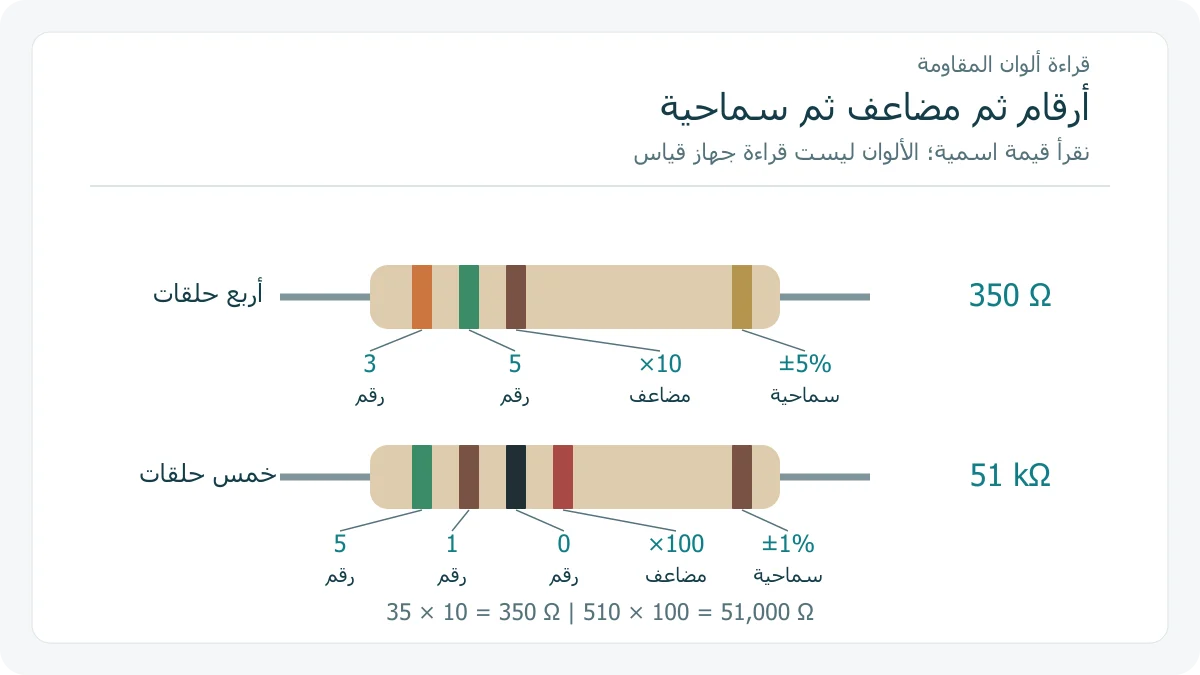

- مثال أربع حلقات: برتقالي، أخضر، بني، ذهبي يعطي 350 أوم ±5%، أي من 332.5 إلى 367.5 أوم.
- مثال خمس حلقات: أخضر، بني، أسود، أحمر، بني يعطي 51 كيلو أوم ±1%، أي من 50.49 إلى 51.51 كيلو أوم.
أربع حلقات أم خمس؟
في أربع حلقات: رقمان ومضاعف وسماحية؛ وفي خمس: ثلاثة أرقام ومضاعف وسماحية. [1]
الأرقام المختارة 5 و 1 و 0 تكون العدد 510: 500 + 10 + 0. ليست عملية 5 × 1 × 0 التي تعطي صفرًا.
جدول الأرقام من الأسود إلى الأبيض
| اللون | الرقم |
|---|---|
| أسود | 0 |
| بني | 1 |
| أحمر | 2 |
| برتقالي | 3 |
| أصفر | 4 |
| أخضر | 5 |
| أزرق | 6 |
| بنفسجي | 7 |
| رمادي | 8 |
| أبيض | 9 |
جدول الأرقام وفق Vishay. [1]
المضاعف والسماحية وظيفتان مختلفتان
مضاعف لون الرقم d هو 10^d؛ والذهبي ×0.1 والفضي ×0.01. [1]
الذهبي للسماحية ±5%، والفضي ±10%، والبني ±1%؛ هذه حدود ترميز اسمي، لا قراءة آنية. [1]
مثلًا، في ترميزنا الأول يكون البني مضاعفًا، والذهبي سماحية. وفي الثاني يظهر البني رقمًا في البداية وسماحية في النهاية. تبديل موضع اللون يغير وظيفته داخل الرمز.
النطاق R₀(1 − t) إلى R₀(1 + t)؛ t النسبة العشرية. [1]
مثال أربع حلقات: 350 أوم
نختار الحلقات برتقاليًا ثم أخضر ثم بنيًا ثم ذهبيًا. الرقم المختار من أول حلقتين 35، ثم نضربه في 10: 35 × 10 = 350 Ω.
نحول 5% إلى 0.05؛ مقدارها 350 × 0.05 = 17.5 Ω. الحد الأدنى 350 − 17.5 = 332.5 Ω، والأعلى 350 + 17.5 = 367.5 Ω.
للتحقق من النسبة، نقسم 17.5 / 350 = 0.05. ولو تعاملنا مع السماحية كأنها خمس أوم فقط، لوجدنا نطاقًا مختلفًا لا يطابق 5%.
مثال خمس حلقات: 51 كيلو أوم
نختار أخضر ثم بني ثم أسود ثم أحمر ثم بني. الأرقام الثلاثة تكون 510، والمضاعف 100، فنحسب 510 × 100 = 51,000 Ω = 51 kΩ.
مقدار 1% من القيمة 51 × 0.01 = 0.51 kΩ. ومن ثم النطاق 51 − 0.51 = 50.49 kΩ إلى 51 + 0.51 = 51.51 kΩ.
بوحدة الأوم يعطي الحساب 50490 إلى 51510 أوم. لا نطرح 0.51 أوم من 51000 أوم؛ العدد 0.51 هنا بوحدة كيلو أوم.
لماذا لا نسمي النتيجة قياسًا لحظيًا؟
طريقة قياس المقاومة بالألوان، كما تسمى شائعًا، تفك ترميز القيمة الاسمية والسماحية؛ ليست قياسًا لحظيًا بجهاز. [1]
العدد 350 في الرسم ناتج من الرمز المختار. لا يدل على أن قطعة بعينها قرئت بجهاز عند تلك القيمة بالضبط؛ والحدان يصفان السماحية الاسمية التي فككناها.
يجعل فصل ثلاث خانات للحل المقارنة أوضح: القيمة الاسمية، والنسبة، ثم المجال المحسوب. بهذه الطريقة لا تتحول السماحية إلى رقم جديد مضروب داخل القيمة نفسها.
