تبدأ كيفية صناعة جهاز قياس الزلازل بفهم مبدأ بسيط: تتحرك قاعدة الجهاز مع الأرض، بينما تتأخر كتلة معلقة عن بعض الحركة بسبب القصور الذاتي. ويمكن لنموذج ورقي أن يجعل الحركة النسبية مرئية. لكنه يشرح الفكرة، ولا يمنح قياسًا معايرًا لقوة زلزال أو موعد حدوثه.[1][2][3]
ما أجزاء النموذج؟

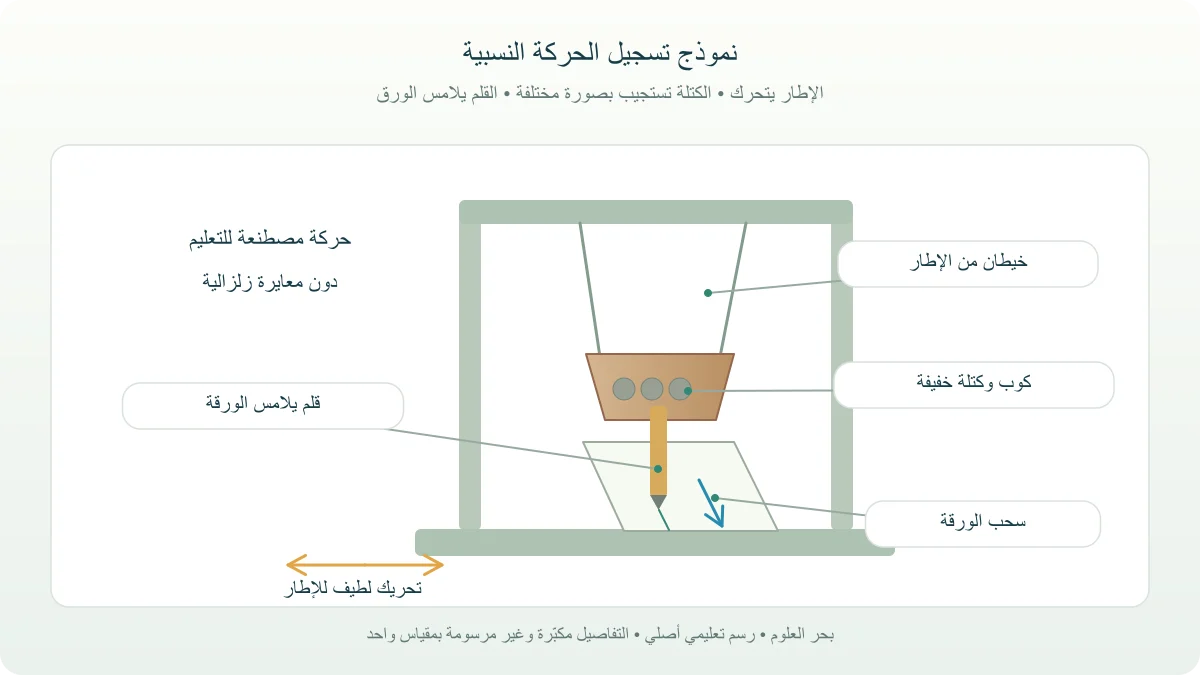

نحتاج إلى إطار ثابت من الكرتون المتين، وخيطين، وكوب صغير يحوي وزنًا خفيفًا، وقلم، وشريط ورق. يعلق الكوب بخيطين من أعلى الإطار، ويثبت القلم فيه بحيث يلامس الورقة الموجودة على قاعدة الإطار ملامسة خفيفة تسمح برسم خط.
الخيطان يقللان دوران الكوب غير المرغوب، لكنهما لا يحولان النموذج إلى أداة دقيقة. يجب أن يبقى القلم قادرًا على الحركة وألا يعلق بحافة الكوب أو يضغط بقوة على الورق. إذا لم يلامس الورقة فلن يسجل شيئًا، وإذا أعاق الاحتكاك الحركة تغير السلوك المراد توضيحه.
كيف نجربه خطوة خطوة؟
ضع النموذج على سطح مستقر، ثم اسحب شريط الورق ببطء من تحت القلم، مع إبقاء الإطار ساكنًا. حاول جعل السحب منتظمًا لتكوين خط مرجعي. بعد ذلك حرك الإطار برفق إلى الجانبين في اتجاه يختلف عن اتجاه سحب الورقة، ولاحظ اختلاف الأثر المرسوم.
يتحرك الإطار والورق المثبت على قاعدته معًا، بينما يستجيب الكوب بطريقة مختلفة. تظهر النتيجة على هيئة تغير في الخط. كرر الحركة بلطف مع المحافظة على سحب قريب من الحالة الأولى، حتى لا تخلط أثر هز الإطار بأثر تغيير سرعة الورقة. هذه تجربة حركة مصطنعة داخل النموذج.
لماذا تتأخر الكتلة عن الإطار؟
ترتبط الفكرة بالقصور الذاتي: تقاوم الكتلة تغير حالتها الحركية. لا تبقى معلقة في سكون مطلق؛ فالخيوط والاحتكاك يؤثران فيها، وقد تتأرجح. المهم هو وجود فرق في الحركة بينها وبين القاعدة خلال استجابة الجهاز، وهو ما تستعمله أجهزة الرصد بوسائل أدق.[1][3]
يشبه الأمر مراقبة جسم معلق أثناء تحريك حامله: لا يتبع كل تغير بالطريقة نفسها وفي اللحظة نفسها. الرسم الداخلي يعرض خطوطًا تخطيطية للمقارنة فقط. وإذا كان سحب الورق غير منتظم، فلا يصح تحويل طول الخط الأفقي إلى زمن دقيق دون معرفة سرعة السحب.
ما الفرق بين الجهاز والسجل؟
يشير مقياس الزلازل إلى جزء الاستشعار، ويشمل المسجل نظام تسجيل الحركة، أما السجل الزلزالي فهو الإشارة الناتجة. تستخدم الأنظمة الحديثة حساسات إلكترونية وتسجيلًا رقميًا، وتراعي اتجاهات الحركة واستجابة الجهاز ومعايرته؛ فلا تقتصر الفكرة على قلم وورقة.[3]
لا تساوي قمة خط النموذج مقدار زلزال حقيقي. يتطلب تفسير الإشارة الميدانية جهازًا معلوم الاستجابة وتوقيتًا وبيانات مناسبة، وقد تدخل سجلات محطات متعددة في التحليل. قيمة النموذج أن ترى كيف تصبح حركة نسبية أثرًا مسجلًا، ثم تفهم لماذا تحتاج القراءة العلمية إلى أكثر من شكل الموجة.
