ما هو الدبرياج؟ هو القابض الذي يصل نقل القدرة من المحرك إلى الناقل أو يفصلها. في القابض اليدوي الاحتكاكي، تضغط صفيحة الضغط القرص نحو الحدافة عند الاتصال. [1]
الأجزاء التي تنقل العزم
تعرض صفحة ZF انتقال عزم المحرك من الحدافة إلى صفيحة الضغط وقرص القابض. وتشرح حدافة مزدوجة الكتلة؛ لا يعني ذلك أن كل سيارة تستخدم هذا التصميم. في الرسم نبين مسار الأجزاء فقط. [2]

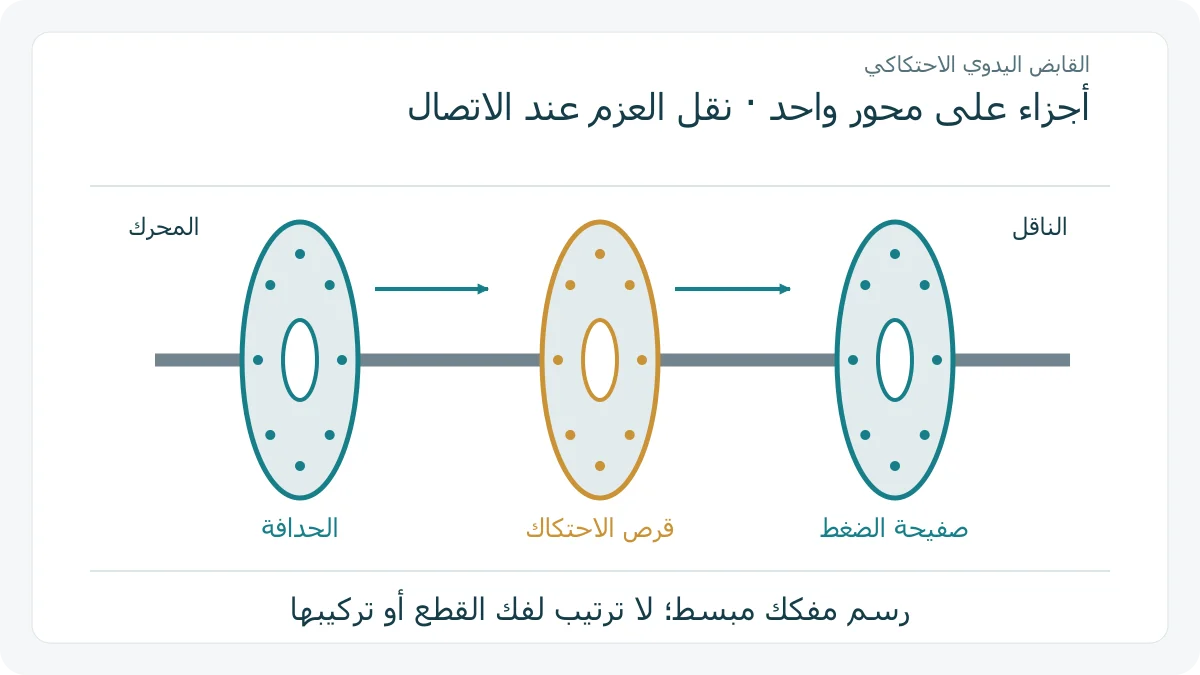

تتبع في الرسم الحدافة والقرص وصفيحة الضغط، ثم حدد طرف المحرك وطرف الناقل. هذه قراءة للأجزاء وليست تعليمات تشغيل.
ماذا يتغير عند الاتصال والفصل؟
عند الاتصال تضغط قوة النابض صفيحة الضغط على القرص نحو الحدافة، فيتاح نقل العزم بالاحتكاك. وعند الفصل تبتعد صفيحة الضغط بفعل آلية الفصل، فينقطع مسار نقل القدرة المقصود عبر القابض. [1]
في المقطع المؤلف يلامس القرص السطحين عند الاتصال، وتظهر فجوة عند الفصل. كبّرنا الفجوة كي تُرى.
لماذا لا يكون الدبرياج فرامل؟
فصل الاتصال عن مصدر الدفع لا يعني إزالة الحركة الموجودة فورًا. يوضح قانون نيوتن الأول بقاء السرعة ثابتة دون محصلة قوة خارجية؛ وفي السيارة تؤثر قوى أخرى في الحركة. لذلك لا يصح وصف فصل القابض بأنه إيقاف فوري للسيارة. [3]
في تشبيه مؤلف، ارسم صندوقين باسم «مصدر» و«مستقبل»، ووصل بينهما بخط. محو الخط يجيب عن سؤال الاتصال بينهما، لكنه لا يحدد سرعة المستقبل بعد المحو. لا تستنتج «توقف» من شكل خط منقطع دون معلومات إضافية عن الحركة.
ما الذي يحدد قدرة القابض على النقل؟
تعتمد قدرة نقل العزم على الاحتكاك وقوة الضغط وحجم القابض؛ التلامس وحده لا يحددها. [1]
إذا قرأت مواصفة فعلية، افصل بين اسم الجزء والكمية التي تصفه ووحدة القياس. لا تستخرج قيمة عزم من حجم الدائرة في رسم تعليمي؛ الغرض من هذا الشكل تحديد الأجزاء والحالتين، لا تقييم قطعة أو تشخيص عطل.
المصادر ومتابعة القراءة
- MIT: وظيفة القابض الاحتكاكي واتصاله وفصله (يفتح في نافذة جديدة)web.mit.edu
- ZF SACHS: الحدافة ومسار العزم إلى القابض (يفتح في نافذة جديدة)aftermarket.zf.com
- OpenStax Physics: القصور وتغير الحركة (يفتح في نافذة جديدة)openstax.org
أُعدّ هذا المقال بصياغة عربية أصلية بالاستناد إلى المصادر أعلاه، وهو مدخل تمهيدي إلى الموضوع. اقرأ منهجية المحتوى وحدوده.
