ما هو نظام سكادا؟ المكونات والفرق عن PLC

الخلاصة السريعة

يجمع سكادا بيانات أجهزة التشغيل وينظم عرضها والإشراف عليها. [2]

• تبدأ البيانات من أجهزة الميدان، وتعبر PLC أو RTU والاتصال إلى برامج سكادا وواجهة المشغل HMI. [1]
• يتولى PLC تحكمًا محليًا سريعًا؛ ويجمع سكادا الإشراف والعرض والتحليل على نطاق أوسع. [1]
• في مثال الخزان، نفصل قياس المستوى وأمر المضخة محليًا عن عرض المستوى في غرفة المتابعة.
• يساعد سجل الأحداث والبيانات السابقة على مراجعة ما حدث، بدل الاعتماد على شاشة اللحظة وحدها. [1]
• تعتمد جودة الإشراف على الاتصالات والإتاحة وتصميم المنظومة؛ لا يكفي رسم شاشة جميلة. [2][3]

المكونات: من القياس إلى الشاشة

تتواصل وحدات التحكم المنطقية القابلة للبرمجة PLC أو الوحدات الطرفية البعيدة RTU مع أجهزة الميدان. تصل البيانات إلى برامج سكادا وواجهة الإنسان والآلة HMI لعرضها للمشغل. [1]

لتقرأ مخططًا، ابحث عن ثلاثة مسارات: من أين يأتي القياس، وكيف يصل إلى البرنامج، وأين يراه المشغل. تسمية هذه النقاط تمنع الخلط بين الحساس الذي يقيس، والواجهة التي تعرض القياس.

الفرق بين PLC والتحكم الإشرافي

يتحكم PLC محليًا في آلة أو جزء من العملية. ويجمع سكادا العرض والتحليل والإشراف على نطاق أوسع؛ يعمل النظامان معًا ولا يحل أحدهما محل وظيفة الآخر. [1]

يمكنك تشبيه الفرق بسؤالين: «ماذا يفعل هذا المتحكم الآن؟» و«ماذا يحدث في المجموعة التي أتابعها؟». التشبيه لتحديد نطاق السؤال، وليس وصفًا لطريقة برمجة متحكم حقيقي.

مثال خزان: مساران يؤديان وظيفتين

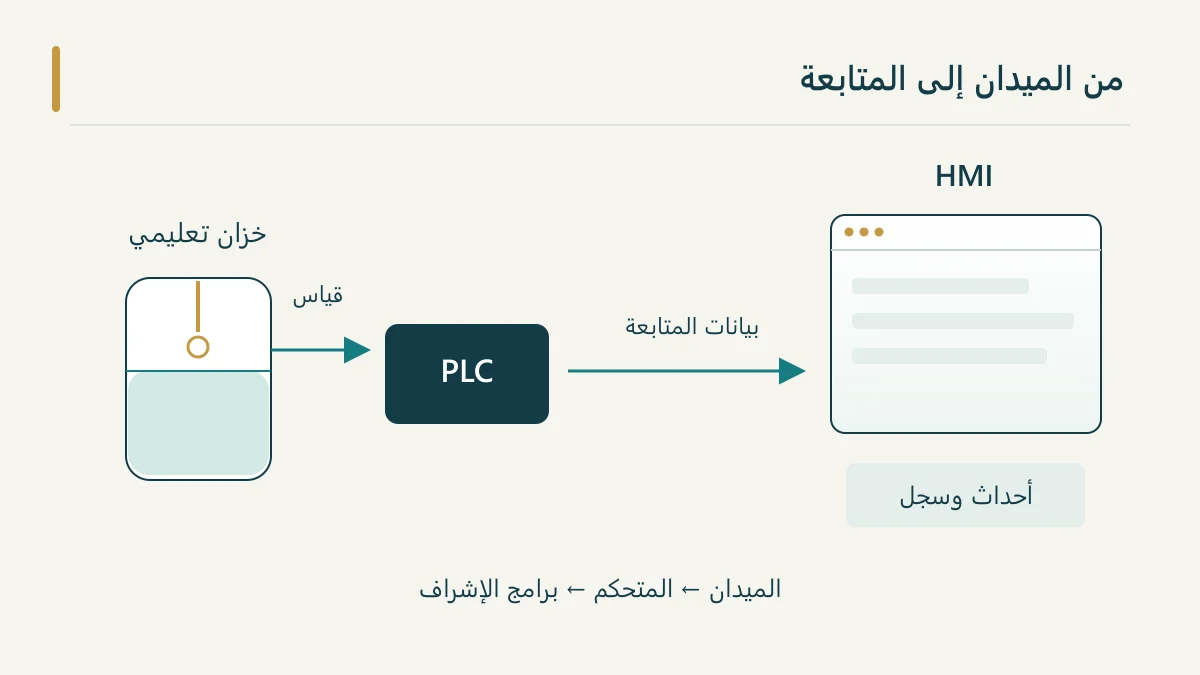

نفترض خزانًا تعليميًا له حساس مستوى ومضخة ومتحكم محلي. يقرأ المتحكم القياس ويطبق القاعدة المفترضة للمضخة. وفي المسار الإشرافي تصل نسخة من القياس إلى شاشة تعرض المستوى للمشغل.

إذا كتبنا على الشاشة «المستوى منخفض»، فقد وضحنا طريقة العرض، لكننا لم نحدد بعد قاعدة تشغيل المضخة. لذلك يفصل الرسم بين حلقة التحكم المحلية ومسار المتابعة؛ ولا يقدم قيمًا أو إعدادات لتشغيل خزان فعلي.

لماذا نحتاج سجل الأحداث؟

يسجل سكادا الأحداث ويجمع البيانات ويعالجها. يساعد السجل على مراجعة التسلسل السابق، وهو غير قراءة القيمة الحالية على الشاشة. [1]

في مثالنا، دوّن المشغل المفترض أوقات انخفاض المستوى وأوقات ظهوره طبيعيًا. سؤال «هل تكرر الانخفاض؟» يحتاج تلك السلسلة، أما سؤال «ما المستوى الآن؟» فيحتاج القياس الحالي. السؤال الصحيح يحدد العرض الذي تبحث عنه.

حدود الشاشة وشروط المنظومة

تتضمن المنظومات الموزعة تحديات اتصال، منها التأخر وسلامة البيانات. كما تتفاوت حلول سكادا في التوسع والإتاحة والبنية. وجود واجهة HMI لا يثبت وحده أن كل القياسات حديثة أو أن الاتصال يستمر بلا انقطاع. [2][3]

عند قراءة وصف مشروع، اسأل عن مصدر القياس ووقت وصوله، وما الذي يعرضه النظام عند انقطاع الاتصال، ومتطلبات الإتاحة. هذه أسئلة لتقييم الوصف، وتفاصيل الإجابة تتبع التصميم الفعلي. [2][3]
