قراءة رسم بياني بالصورة: هل ارتفاع العلامة هو القيمة؟

الخلاصة السريعة

راجع المقياس والوحدة والعلامة التي قرأت منها الرقم، ثم صرح بدقة القراءة؛ ارتفاع مرئي أو جدول مولد لا يغني عن الأصل عند الحاجة إلى قيمة دقيقة.

• المسار الموصوف يفصل تحويل صورة الرسم إلى جدول عن الاستدلال على الجدول؛ خطأ النقل لا يصلحه جواب منطقي مبني عليه. ^[1]
• في مثالنا يبدأ المحور من 40 وتظهر قيمتا 45 و 55 ؛ الارتفاع فوق 40 هو 5 و 15 ، فلا نقرأه على أنه القيمتان نفسيهما.
• إذا غاب الرقم الدقيق وكانت العلامة بين تدريجين، نميز التقدير من القيمة الأصلية ونطلب البيانات عند الحاجة؛ لا نخترع منازل عشرية.
• ثبت العنوان والوحدة ونطاق الرسم؛ صحة حساب من جدول مقترح لا تثبت صحة استخراج الصورة أو قيمة لم تعرض فيها.

أين يقع النقل قبل الجواب؟

يقسم التوثيق المسار إلى تحويل صورة رسم إلى جدول ثم الاستدلال باستخدام النص الناتج. ^[1] نستخدم هذه الفكرة لمراجعة ما دخل الحساب، ولا نوصي بنموذج أو نزعم أن أداءه في تجربة منشورة يضمن قراءة كل رسم أو لغة.

نفترض صورة رسم لطولي شريطين للزينة، مكتوب عليهما 45 و 55 سنتيمترا. يتدرج المحور الرأسي من 40 إلى 60 ، وهو تصميم تعليمي اخترعناه. يستطيع القارئ أن يراجع تسميات القيم والمحور في التصور نفسه قبل قبول جدول يقول إن الطولين 5 و 15.

إلى ماذا يعود ارتفاع العلامة؟

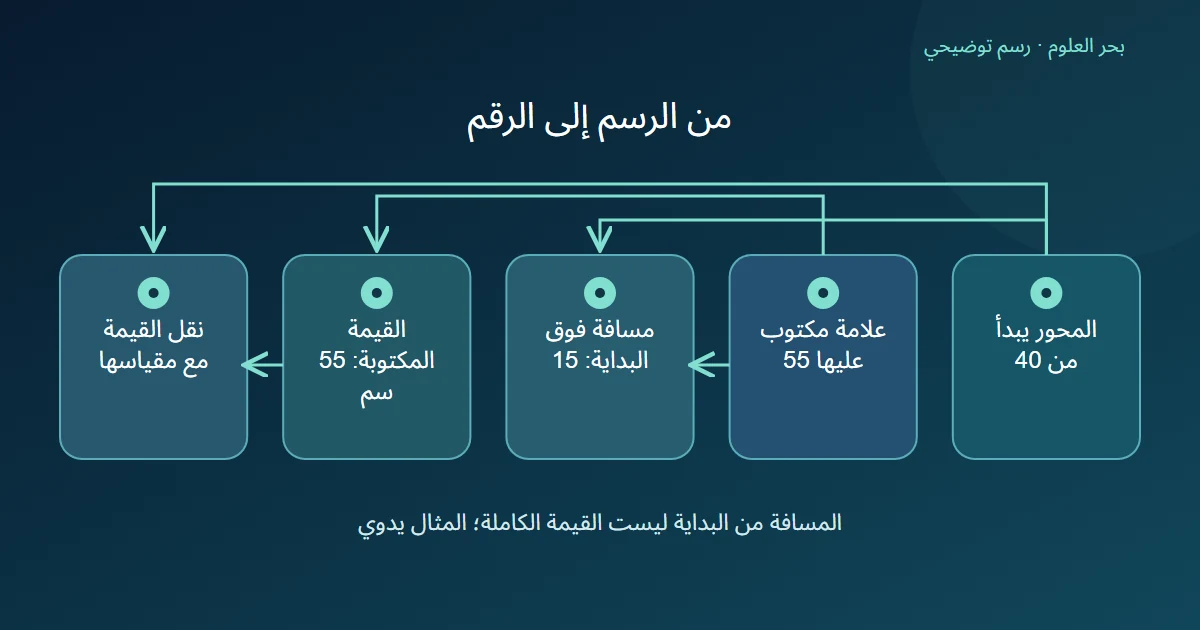

عندما يبدأ خط العرض عند 40 ، تكون المسافتان العدديتان فوقه 5 و 15. لكن الطولين المعروضين هما 45 و 55. لا نقرأ النسبة بين المسافتين، 15÷5=3 ، على أنها نسبة طول الشريطين؛ ذلك يستخدم مسافة من نقطة بدء المحور بدلا من القيم المكتوبة.

نقترح للمحرر تثبيت أين يبدأ التدريج وكيف تتوزع علاماته وما وحدته. لا نعمم أن كل محور يجب أن يبدأ من الصفر أو أن هذا التصميم مزور؛ سؤال المقال كيف تنقل الرقم المقصود من الصورة، لا الحكم على نية صاحب الرسم أو إثبات سبب اختلاف الطولين.

كم دقة تسمح بها الصورة؟

في نسخة أخرى مفترضة، تحذف تسميات 45 و 55 ولا تبقى إلا علامات التدريج 40 و 50 و 60. إذا ظهر رأس شريط بين 40 و 50 ، نميز تقديرا من قراءة رقم مكتوب. لا نعلن 45.27 اعتمادا على منظر غير كاف لتحديد هذه الدقة، ولا ننقل القيمة 45 من المثال الأول إلى النسخة الجديدة دون تثبيت تطابقها.

نقترح عند الحاجة إلى قيمة دقيقة طلب جدول البيانات أو ملف الرسم المناسب، ثم مراجعة علاقته بهذه الصورة. قد يكون التقريب مقبولا لغرض وصفي إذا أعلن، لكنه لا يصبح القيمة الأصلية لأنها أعيدت في جدول منظم. لم نقس بكسلات صورة أو نشغل أداة استخراج أرقام.

ما الذي تفحصه في الجدول المقترح؟

نراجع في المثال اسم الشريط والوحدة والرقم وعلاقته بالتدريج. لو عاد الجدول بقيم 5 و 15 ، يكون الحساب الذي يستخدمهما قابلا للصحة الحسابية مع مدخل غير مطابق للقيم المكتوبة 45 و 55. نحتاج تصحيح النقل قبل الاعتماد على حساب لاحق.

كما لا تثبت مقارنة هذين الشريطين أيا منهما أنسب لغرض لم يحدد، ولا سبب اختلاف الطول. نقتصر على ما تعرضه الصورة والبيانات المرتبطة بها. يحفظ هذا المسار حدود النتيجة: رقم مكتوب، أو تقدير معلن، أو معلومة ناقصة تحتاج أصلا أوضح، دون اختبار DePlot أو ضمان جودة جميع الرسوم.
