تشبع القياس قد يجعل الأرقام المسجلة تبدو ثابتة رغم تغير الكمية التي نحاول وصفها. إذا انتهت قدرة سلسلة القياس عند حد معين، لا يمكن تفسير تكرار ذلك الحد مثل تكرار قراءة داخل المجال دائما. نوضح الالتباس قبل استخدام هذه القراءات في إعداد مدخلات نموذج أو وصف تغير ظاهرة.
الخلاصة السريعة
راجع مجال سلسلة القياس وإشارات تجاوزه؛ القراءة الثابتة عند حد أعلى لا تكشف وحدها إن كان المدخل ثابتا أم تغير فوق قدرة التمثيل.
- في المثال المشروط نستبدل كل مدخل أكبر من 8 بالرقم 8 عند التسجيل؛ هذه قاعدة لجهاز مفترض، وليست وصفا لجميع الأجهزة.
- المدخلان 8 ثم 8 ، والمدخلان 8 ثم 11 ، يعطيان السجل نفسه 8 ثم 8 وفق القاعدة؛ لا نستعيد المسار الأصلي من الرقمين وحدهما.
- تصف Analog Devices راية OR في معظم المحولات من التناظري إلى الرقمي (ADC) عالية السرعة الحديثة؛ تشير إلى تجاوز مجال الدخل الكامل. [1] لكن شكل الخرج يعتمد على الجهاز وترميزه.
- احفظ الرقم والوحدة ومجال الجهاز وحالة التجاوز والزمن. غياب الراية من الملف لا ينفي التجاوز؛ والرقم عند الحد لا يحدد قيمة مجهولة فوقه أو يثبت ثباتها.
أين يقع الحد الذي نراجعه؟
نميز سلسلة الحصول على القياس من تحويل اخترناه لاحقا لميزة في ملف. قد تمر الإشارة بمراحل تمثيل قبل حفظ الرقم الذي يراه النموذج. سؤالنا هنا عن معنى خرج سلسلة محدودة، وليس عن اختيار حد قص لتنظيف قائمة جاهزة.
نفترض للتوضيح جهازا تعليميا يسجل المدخل نفسه من 0 إلى 8 ، ويسجل 8 لكل مدخل أكبر منه. الوحدات في هذا المثال افتراضية ومتسقة، والقاعدة معلنة؛ لم نختبر مستشعرا حقيقيا أو نستنتج مواصفاته من شكل السجل.
عند المدخل 8 تماما، لا تتجاوز القيمة الحد المختار. أما المدخل 11 فيتجاوزه، لكن القاعدة تعطي الرقم المسجل نفسه. هذا يفسر لماذا نحتاج وصف المجال لا الرقم وحده.
كيف يخفي الحد مسارين مختلفين؟

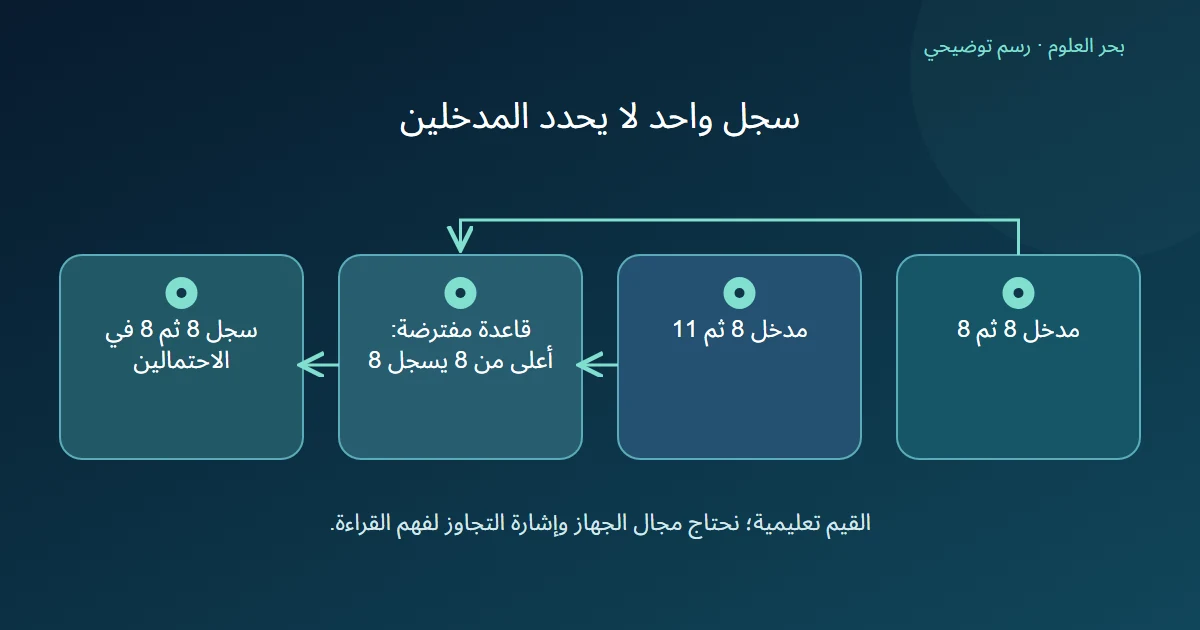

نقارن احتمالين مستقلين لمدخل في وقتين متتابعين. في الأول بقي المدخل عند 8 ؛ وفي الثاني ارتفع من 8 إلى 11. تحت قاعدة جهازنا المفترض، يظهر السجل 8 ثم 8 في الحالتين.
- لا تكشف مقارنة الرقمين المسجلين وحدها أي المسارين حدث. هذا حد للمعلومة المتاحة، وليس دليلا على وقوع التشبع في ملف فعلي.
- ولا نستبدل القراءة الثانية تلقائيا بـ 11 ؛ هذا رقم من أحد احتمالات المثال، لا قيمة اكتشفناها من السجل.
- إذا كان النموذج مطلوبا منه وصف تغير المدخل، نراجع هل تخفي طريقة التسجيل التغير الذي نريد تعلمه. لم نقس أثرا على أداء نموذج.
| المسار المفترض | المدخل الأول ثم الثاني | المسجل الأول ثم الثاني |
|---|---|---|
| ثبات المدخل | 8 ثم 8 | 8 ثم 8 |
| تغير فوق الحد | 8 ثم 11 | 8 ثم 8 |
هل توجد إشارة منفصلة لتجاوز المجال؟
تذكر Analog Devices أن معظم محولات ADC عالية السرعة الحديثة تتضمن راية تجاوز OR تدل على تخطي الدخل مجال المحول الكامل. وفي مثال المصدر ذي الترميز الثنائي المزاح، يجعل تجاوز الحد الموجب الخرج كله آحادا. [1]
الراية معلومة منفصلة عن قيمة الخرج؛ إذا وفرها الجهاز الفعلي وفهمنا تعريفها، فقد تساعد على تمييز تجاوز المجال. لا نفترض أن ملفا خاليا منها يعني أن التجاوز لم يحدث؛ ربما لم تنقل عملية الجمع هذا الحقل.
كما يذكر المصدر سلوكا تاريخيا آخر في محولات أقدم، هو التفاف الخرج بدلا من وصوله إلى الرمز الأعلى. [1] لذلك نراجع مواصفات الجهاز والترميز، ولا نعمم قاعدة جهازنا 8 على كل محول أو مستشعر.
كيف نحفظ معنى القراءة قبل استخدام البيانات؟
نقترح حفظ المعرف والزمن والوحدة ومجال الجهاز والترميز وحالة راية التجاوز عند توفرها، إلى جانب الرقم المسجل. ونوضح أي تحويل لاحق طبقناه على الخرج حتى لا ننسب حدا اخترناه برمجيا إلى سلسلة القياس نفسها.
إذا تعذر التأكد من معنى قراءة عند الحد، نحفظ عدم اليقين ونراجع المصدر أو المواصفات. لا يبرر ذلك اختراع المدخل الذي وقع فوق الحد، ولا يؤكد أن جميع القراءات المشابهة غير صالحة. يحتاج القرار إلى سياق الجهاز والمهمة.
بهذا نفصل بين ثبات الأرقام وثبات الظاهرة. قد يتطابقان، وقد يخفي الأول تغيرا وفق قاعدة محدودة. الأرقام التعليمية تبين إمكان الالتباس فقط، ولا تشهد بحدوث قياس أو نجاح معالجة فعلية.
