ظاهرة السراب: كيف يتغير موضع المشهد بين السفلي والعلوي؟

السفلي والعلوي: الموضع أهم من الاسم

يربط ملخص غرينلر المؤتمري عام 1986 اتجاه تقوس المسارات بالتدرج الحراري، وينبه إلى حالات طبقية أكثر تعقيدا. [1]

لنجعل التصنيف سؤالا واضحا في قراءة رسم: أين يقع موضع المصدر الذي رسمناه، وأين يقطع امتداد الاتجاه المستوى نفسه؟ إذا كانت النقطة الظاهرية أدنى، نكتب «أدنى» قبل البحث عن اسم الحالة. وإذا كانت أعلى، نكتب «أعلى». هذه المقارنة تمنع خلط اسم الموضع بدرجة حرارة الجسم المصور أو بارتفاع عين الراصد عن الأرض. سنطبقها رقميا في الرسم الداخلي، مع إبقاء افتراضاته ظاهرة.

تخيل بطاقة تعليمية فيها صورتان، وقد كتب صاحبها تحت الأولى «سفلي لأنه صيف»، وتحت الثانية «علوي لأنه فوق جبل». هذان التعليلان لا يحددان المقارنة التي اخترناها. نصحح البطاقة بأن نضيف موضع الجسم الحقيقي والاتجاه الظاهري أولا. وقد يبقى نوع المشهد غير محسوم إذا لم تعط البطاقة هذه المعلومات. الاعتراف بنقص الرسم أدق من إكماله بتخمين يوحي بأننا عرفنا ظروف التصوير.

ما معنى اختلاف الهواء ومعامل الانكسار؟

في البصريات الهندسية، يدل معامل الانكسار على العلاقة بين سرعة الضوء في الفراغ وسرعته في الوسط، وتكتب العلاقة على صورة السرعة في الوسط تساوي سرعة الفراغ مقسومة على المعامل. يستخدم وصف الأشعة عندما تكون أبعاد الفتحات والعوائق كبيرة مقارنة بالطول الموجي. نستخدم هذا الإطار المحدود لرسم مسار تعليمي، ولا نرسم كل تفاصيل الضوء الموجية. [5]

توضح وثائق المعهد الوطني الأمريكي للمعايير والتقنية أن حساب معامل انكسار الهواء يتطلب الطول الموجي وظروفا تشمل الحرارة والضغط والرطوبة. لذلك لا نستخرج قيمة المعامل من لون الصورة، ولا نضع قيمة واحدة للهواء اعتمادا على وصف «حار». كما تميز الوثائق معامل الطور من معامل المجموعة؛ لا نستخدم أداتها هنا لحساب جو حقيقي أو لقياس مسافة بتداخل ضوئي. [6]

في مثالنا الرياضي، نحدد المعامل بوصفه دالة في الارتفاع فقط. هذا افتراض مقصود يسمح بمقارنة اتجاهين دون إدخال خريطة طقس أو سطح طريق متعرج. إذا تغيرت الدالة، فقد يتغير المسار الذي نحسبه. وإذا أضفنا اعتمادا على المسافة الأفقية، فلن تبقى معادلات مثالنا نفسه كافية تلقائيا. تحديد ما أبقيناه ثابتا جزء من قراءة النموذج، وليس تفصيلا يترك للقارئ أن يستنتجه من ألوان الخطوط.

يمكنك اختبار فهمك بعبارتين: «اخترنا معاملا في النموذج» و«قسنا معامل الهواء في الصورة». العبارة الأولى صحيحة لوصف عملنا هنا، أما الثانية فغير صحيحة؛ لم نجر قياسا في موقع الصورة. الفرق بين الاختيار والقياس يحفظ معنى الرقم عندما تنتقل من الشكل إلى الشرح. لا تمنح دقة الكسور الناتجة عن الحساب الافتراض الأول صفة بيانات ميدانية.

الانقلاب الحراري شرط موصوف لا تخمين من الفصل

يعرف مكتب الأرصاد البريطاني الانقلاب الحراري بأنه زيادة الحرارة مع الارتفاع. وقد تتكون طبقة دافئة فوق هواء أبرد قريب من السطح، ومنها حالات مرتبطة بهبوط الهواء ودفئه في مناطق الضغط المرتفع. يذكر المكتب أن الانقلابات أكثر شيوعا في الشتاء، مع إمكان حدوثها طوال العام. وصف الطبقة يختلف عن تعميم أن الجو كله أدفأ كلما ارتفعنا. [2]

في سجل افتراضي، كتبنا ثلاث قراءات عند ارتفاعات متتابعة: 18 ثم 20 ثم 22 درجة مئوية. هذه قائمة وضعناها لتوضيح الزيادة، وليست قياسات من الصحراء المصورة. وفي قائمة أخرى كتبنا 22 ثم 20 ثم 18. اتجاه التغير في القائمتين مختلف، ولو كانت درجة الوسط متساوية فيهما. لا يكفي اختيار رقم من المنتصف لوصف علاقة القيم بالارتفاع؛ نحتاج إلى ترتيبها كما نحتاج إلى معرفة ما يمثل كل صف.

ثم أضفنا قراءة افتراضية رابعة مقدارها 17 فوق القائمة الأولى. عندها لا يصح أن نصف القائمة كلها بأنها تزداد باستمرار، لأن الجزء الأخير ينقص. يمكننا وصف الجزء الذي يزداد، مع تحديد حدوده في السجل. المقصود من هذا التمرين هو ضبط اللغة المستخدمة في قراءة بيانات مفترضة. لا نحول الأرقام الأربع إلى توقع لظهور سراب، لأننا لم نحدد هندسة الرؤية ولا بقية شروط الوسط.

لماذا تبدو المنطقة البعيدة مثل الماء؟

يوضح مرصد هونغ كونغ أن الماء الظاهري على الطريق الساخن هو صورة للسماء فوق السطح، في مثال السراب السفلي الذي يشرحه. يغير اختلاف الهواء مسار الضوء الهابط، فيتقوس إلى أعلى نحو الراصد؛ فيظهر ضوء السماء من اتجاه قريب من الأرض. لذلك يشبه المظهر سطحا يعكس السماء، مع أن الأرض جافة. الضوء الذي يصل إلى العين حقيقي؛ تفسير موضعه على أنه ماء هو الخطأ في هذه الحالة. [8]

حاكى غرينلر عام 1987 السراب السفلي فوق صفيحة ساخنة، وأشكالا علوية في ماء عذب فوق ماء مالح. [1]

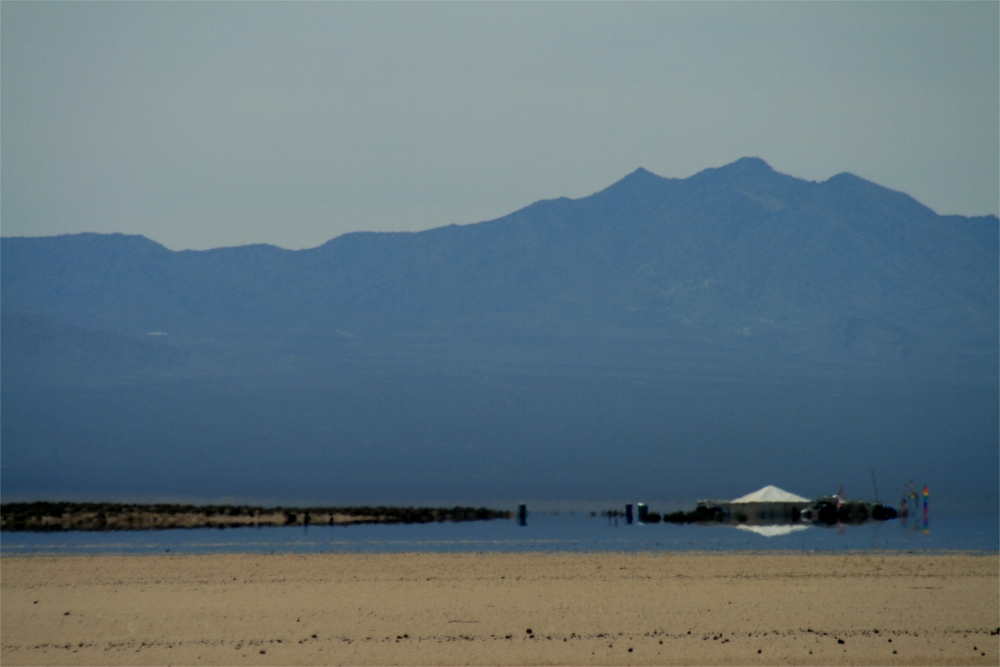

اقرأ الصورة الرئيسية على مرحلتين. في الأولى، صف مواضع الألوان والحدود: أرض بنية أمامية، منطقة زرقاء بعيدة، ومرتفعات في الخلف. وفي الثانية، أضف المعلومة الموثقة من صفحة المصور: المنطقة التي تبدو بحيرة موصوفة بأنها سراب سفلي في بريم بولاية نيفادا. لا تخلط الوصف البصري بالتوثيق؛ يمكنك رؤية اللون بنفسك، لكن اسم المكان وتاريخ التصوير يأتيان من سجل الصورة. [7]

لنجرب تعليقين وضعناهما لهذه الصورة. الأول يقول: «يبدو في البعد سطح مائي». الثاني يقول: «قاس المصور حرارة الهواء وأثبت مقدار تدرجها». يمكن قبول الأول بوصفه وصفا للمظهر الذي نشير إليه، أما الثاني فيضيف قياسا لا يحتوي عليه الملف الذي نستخدمه. إذا احتجنا إلى قياسات، نبحث عن سجلها بدلا من تحميل الصورة مهمة لا تؤديها. اختلاف صياغة التعليق يغير نوع الادعاء، حتى لو بقيت الصورة نفسها.

ولا نسمي اللون الأزرق برهانا مستقلا على تفسير كل منطقة زرقاء في كل صورة. هنا نقرأ ملفا محددا له وصف معروف، لا اختبار تصنيف تلقائي لجميع الصور. إذا أرسل شخص لقطة أخرى بلا معلومات، نستطيع وصف حدودها وألوانها وما يحتاج إلى توثيق، ثم نترك الحكم مفتوحا. هذا الأسلوب يفيد حين يكون المشهد صغيرا أو مقصوصا أو لا تظهر فيه علامة مرجعية يمكن مقارنة موضعها.

هل يجب أن تكون الصورة مقلوبة؟

عرض سيبرن فان دير فيرف عام 2011 مادة تصويرية ودراسة تتبع أشعة لسراب سفلي فوق طرق تعرضت للشمس. يوضح ملخصه أن بعض الصور ليست مقلوبة، وأن تموجات طفيفة في الطريق تفسر ظهور صور متعددة في الحالة المدروسة. لذلك لا نستخدم انقلاب الصورة شرطا وحيدا لقبول كل سراب سفلي أو رفضه. لا ننسب إلى هذا الملخص معادلات أو حدودا عددية لم نقرأها. [3]

في ورقة عمل افتراضية، لدينا علامتان: موضع الشكل بالنسبة إلى مصدره، واتجاه قمته وقاعدته. الأولى تجيب عن سؤال أعلى أو أدنى، والثانية عن سؤال مقلوب أو معتدل. لو جمعنا السؤالين في خانة واحدة، فقد نحذف وصفا مفيدا أو نضع حكما متسرعا. اكتب لكل سؤال خانة مستقلة، ثم سجل «غير واضح» إذا لم تستطع تتبع القمة والقاعدة في الصورة التي أمامك. هذه طريقة تنظيم للقراءة، وليست خوارزمية تثبت نوع الظاهرة من أي لقطة.

وعندما ترى شريطا متكررا، لا تضاعف عدد الأجسام الحقيقية في وصفك تلقائيا. تستطيع كتابة «يظهر الشكل مرتين في اللقطة»، ثم تسأل هل نعرف عدد الأجسام خارج الصورة. العبارة الأولى تتعلق بالتسجيل البصري، أما الثانية فتحتاج إلى مرجع للمشهد. في مثال الورقة، يكفي هذا الفصل لكي لا يحول الطالب ظهور نسختين إلى حكاية عن جسمين لم يتأكد من وجودهما.

السراب الساحلي لا يلغيه وجود الماء الحقيقي

ناقش إبرهارد ترانكله في بحث منشور عام 1998 شكلين غير معتادين من السراب السفلي في منطقة هاليغن البحرية. تضمن العمل صورا ومحاكاة عددية باستخدام ملفات حرارة مفترضة. يربط الملخص إمكانية الصورة المزدوجة بحمل هواء ساخن من فوق مصاطب رملية جافة، وإمكان الأشرطة الأفقية بوجود قناة مائية عبر خط النظر. هذه ظروف الدراسة، لا وصف لجميع السواحل. [4]

ضع في مثال تعليمي خريطتين متخيلتين: الأولى مكتوب فيها «شاطئ» فقط، والثانية تبين موضع الراصد وخط النظر والرمل والقناة. لا تمنح كلمة شاطئ وحدها جوابا عن كل سؤال في المشهد. الخريطة الثانية تساعدك على صياغة سؤال محدد حول ما يمر به اتجاه الرؤية، لكنها لا تصبح بيانات حرارة لمجرد أنها أكثر تفصيلا. هكذا يمكن أن يكون وجود الماء الحقيقي معلومة عن المكان، دون أن يحسم تفسير كل شكل مائي ظاهر داخله.

وإذا قارنت هذا المثال بالصورة الرئيسية، احفظ اختلافهما. صورة نيفادا ليست صورة بحث هاليغن، ولم ننقل منها قيمة لمحاكاة الساحل. الجمع بينهما في مقال واحد هدفه توضيح تنوع الأسئلة التي يمكن طرحها، لا الادعاء بأن آلية كل تفصيل مصور ثبتت بالدراسة نفسها. تسمية المصدر المرتبط بكل حالة تمنع أن تمتد نتيجة محلية إلى صورة أخرى لم يشملها البحث.

اقرأ نموذج المسار قبل قراءة أرقامه

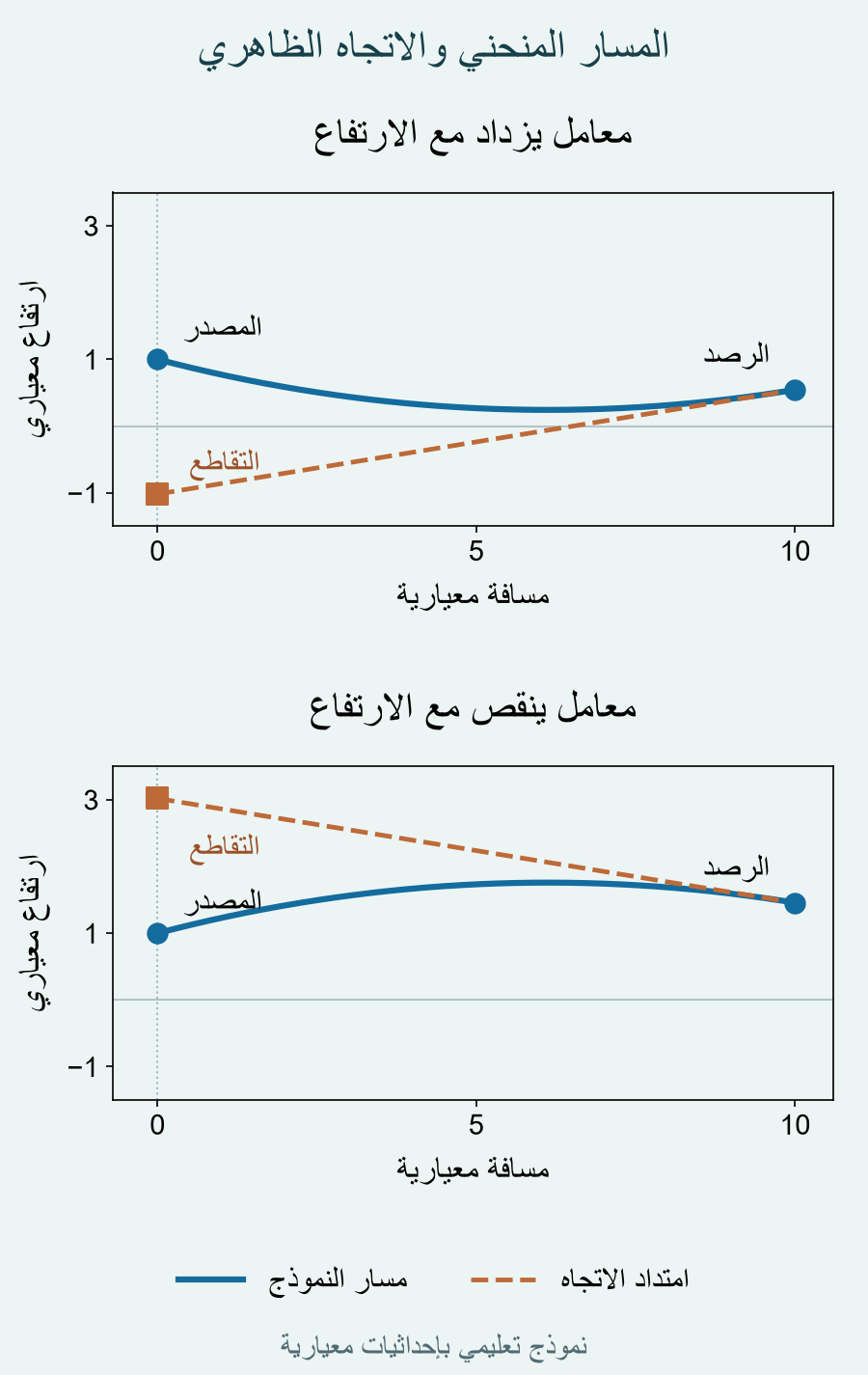

الرسم الداخلي نموذج أصلي ذو إحداثيات معيارية. اخترنا ارتفاع المصدر مساويا لواحد، والمسافة الأفقية من الصفر إلى عشرة. في اللوحة العليا يزداد المعامل مع الارتفاع، وفي السفلى ينقص. الخط الأزرق هو المسار المحسوب، والبرتقالي المتقطع امتداد اتجاهه عند نقطة الرصد. المربع ليس جسما وضعناه تحت الأرض أو فوقها؛ إنه موضع تقاطع الامتداد مع مستوى المصدر في هذه المقارنة.

اتبع الأزرق من اليسار إلى اليمين في اللوحة العليا. ينخفض أولا، ثم يصعد إلى نقطة الرصد. عند الطرف الأيمن نمد الاتجاه الأخير إلى الخلف بخط مستقيم متقطع؛ يصل هذا الامتداد إلى يسار الرسم تحت ارتفاع المصدر. ليس المتقطع مسارا ثانيا اختاره الضوء. فصل اللونين يتيح لنا مقارنة المسار الذي حسبناه بالموضع الذي يشير إليه اتجاهه الأخير، من غير أن ننقل الخط المستقيم إلى داخل الوسط باعتباره المسار الحقيقي.

وفي اللوحة السفلى يرتفع الأزرق أولا، ثم ينخفض قبل نقطة الرصد. يمتد الاتجاه الأخير إلى الخلف فيصل إلى مستوى المصدر عند ارتفاع أعلى. لم نبدل ترتيب المصدر والراصد لكي نحصل على المقارنة؛ غيرنا ملف المعامل والميل الابتدائي المعلن. كما أن اللوحتين ليستا لقطة متعاقبة لطقس تحول أمام المصور. إنهما حالتان مستقلتان اخترناهما لشرح الفرق بين علامة الانحناء وموضع التقاطع الظاهري.

إذا غطيت التسميات، تستطيع إعادة بنائها من الخطوط: الدائرة اليسرى للمصدر، والدائرة اليمنى للرصد، والمربع للتقاطع. ثم اسأل أي خط وصل فعليا إلى الدائرة اليمنى في الحساب. هذا تمرين قراءة للوسيلة نفسها؛ فائدته أن تميز وظيفة الرمز قبل استخدامه في تفسير الصورة. ولا تحتاج إلى حفظ اسم كل دالة لكي ترى الفرق بين الأزرق المستمر والبرتقالي المتقطع.

افتح الرسم بالحجم الكامل لتكبير التسميات

النتيجة الحسابية وحدودها

اخترنا في كل لوحة أن يساوي المعامل 1.5 مضروبا في دالة أسية للارتفاع. قيمة معامل الارتفاع في الأس هي موجب 0.04 في الأولى وسالب 0.04 في الثانية، والميل الابتدائي سالب 0.25 أو موجب 0.25 على الترتيب. هذه أعداد من اختيارنا، وليست معامل انكسار الهواء أو تدرج حرارة مقاسا. تضخيم الفرق بصريا يجعل وظيفة الخطين أوضح داخل هذا النموذج المحدد.

حللنا معادلة المسار لهذا الملف المفترض، ثم تحققنا رمزيا من أن الحل يحققها. وفحصنا ثبات الكمية البصرية الأفقية على 501 نقطة في كل لوحة. بلغ خطأ الثبات النسبي في حساب الحاسوب أقل من واحد مقسوما على مليون مليون. هذه مراجعة لاتساق الحساب مع افتراضه، لا قياس لدقة النموذج في الجو. إذا أدخلنا افتراضا غير مناسب لمشهد حقيقي، فلن تصلحه زيادة عدد الخانات العشرية.

عند مستوى المصدر، يبلغ تقاطع الامتداد نحو سالب 1.019 في اللوحة الأولى، ونحو 3.019 في الثانية، بينما ارتفاع المصدر الحقيقي المختار واحد. يمكن قراءة الفرق بأن التقاطع أدنى بنحو 2.019 أو أعلى بالمقدار نفسه في الحالتين المختارتين. تذكر أن الوحدات معيارية؛ لا نستبدل كلمة متر بها، ولا نحسب منها مسافة بحيرة ظاهرة في نيفادا. المطابقة بين رقمي الفرق نتيجة هذا الاختيار المتناظر، وليست قانونا عاما للسراب.

كما لا يرسم المثال مجموعة أشعة صادرة من قمة جسم وقاعدته إلى عين واحدة. لذلك لا نستخرج منه صورة كاملة، ولا درجة سطوع، ولا عددا من النسخ، ولا انقلابا في ترتيب أجزاء الجسم. يمكن أن تفهم اتجاه الموضع من شعاعنا، ثم تحتاج إلى بناء آخر لسؤال الصورة الممتدة. اختيار نموذج صغير لا يعيبه إذا كان السؤال صغيرا ومعلنا؛ الخطأ أن نستعمل النتيجة للإجابة عن أسئلة لم نمثلها فيه.

ولاحظ أن ارتفاع الراصد الناتج مختلف بين اللوحتين. لم نفرض عين الراصد في الارتفاع نفسه ثم نبحث عن جميع المسارات التي تصل إليها. لذلك لا نقدم الرسم مقارنة كمية لما ستراه عين ثابتة في موقع واحد إذا تغير الهواء وحده. إنه مقارنة هندسية بين مسارين مكتملين، يوضح كل منهما أين يقع امتداد اتجاهه بالنسبة إلى المصدر. هذا القيد يمنع قراءة الشكل كأنه إعادة بناء لتجربة تصوير واحدة.

ما الذي تكشفه مراجعة الميل والسطح؟

للتحقق من اتجاه الانحناء في نموذجنا، نستخدم المعادلة التي اشتققناها لملفنا الأسي: تغير الميل مع المسافة يساوي معامل الارتفاع مضروبا في واحد مضافا إليه مربع الميل. عند المصدر، مربع الميل يساوي 0.0625 في اللوحتين، فيكون مقدار تغير الميل 0.0425. الإشارة موجبة في العليا وسالبة في السفلى. المربع لا يغير علامة المعامل، ولذلك يمكن قراءة جهة التقوس دون الاعتماد على اللون أو على تخمين شكل الخط.

وموضع الدوران في حسابنا يقع عند مسافة معيارية تقارب 6.125 من المصدر. في اللوحة العليا يصل الارتفاع عندها إلى نحو 0.242، وفي السفلى إلى نحو 1.758. يعني الدوران هنا أن الميل الأفقي للمسار صار صفرا قبل أن يغير إشارته؛ لا يعني اصطدام الشعاع بسطح. قارن ذلك بخط الارتفاع الصفري الرمادي: المساران الأزرقان يبقيان فوقه في المجال الذي حسبناه. المربع البرتقالي المنخفض يخص الامتداد المستقيم، فلا يجوز استعماله لإثبات أن الأزرق اجتاز مستوى الأرض.

في بحث أندرو يونغ المنشور عام 2015، يستخدم نموذج السراب السفلي ملف حرارة في الطبقة الحدية الحملية مبنيا على نظرية تشابه مونين وأوبوخوف. يوضح الملخص دور الجزء اللوغاريتمي من الملف في الحد العلوي للصورة المقلوبة، ودور الحجب البصري بعناصر خشونة السطح في الأفق الظاهري السفلي. هذه معالجة تشمل الصورة والسطح، بخلاف مقارنة شعاعنا المفرد. قرأنا ملخص الناشر فقط، ولا ننسب إليه تفاصيل معادلات لم نطلع عليها. [9]

بهذا تختلف أسئلة الرسمين، حتى لو استعمل كلاهما كلمات مثل مسار وارتفاع. سؤالنا الحسابي هو موضع تقاطع امتداد الاتجاه في ملف أسي محدد؛ وقد أجاب عنه الحساب بنقطتين معلنتين. أما سؤال حدود صورة ممتدة فيستلزم تمثيل أجزاء المشهد وما يحجبها. عندما تريد إضافة جسم طويل إلى نموذجنا، لا يكفي أن تسمي الدائرة اليسرى شجرة ثم تصف قمتها وقاعدتها؛ عليك أن تحدد نقاط الجسم والمسارات التي تصل إلى موضع الرصد نفسه.
