أجهزة القياس الكهربائية: الكمية والأداة والوحدة الصحيحة

الخلاصة السريعة

يقيس الفولتميتر الجهد، والأميتر التيار، والأوميتر المقاومة. يجمع الجهاز المتعدد هذه الوظائف؛ وللسعة والحث أدوات مثل LCR، وللتردد عدادات تردد. ^[1][3][6]

• الجهد بالفولت، والتيار بالأمبير، والمقاومة بالأوم. ^[2]
• السعة بالفاراد والحث بالهنري؛ جهاز LCR يعرض مقادير منها. ^[2][3][4]
• المكثف والملف عنصران؛ مقياس السعة أو LCR أداة قياس، فلا نخلط الأسماء. ^[3][5]
• التردد بالهرتز؛ يعد العداد دورات الإشارة خلال زمن معلوم. ^[2][6]
• وظائف الجهاز وشروط التردد ونموذج القياس تتبع دليله؛ ليس كل جهاز متعدد جهاز LCR. ^[1][4]
• في مثال عد 120 دورة خلال 2 ثانية، يكون التردد 60 هرتز؛ الأعداد تعليمية.

اختر اسم الكمية قبل اسم الجهاز

تجمع أجهزة متعددة الجهد والتيار والمقاومة، وتعرض بعض النماذج وظائف إضافية يحددها الدليل. ^[1][5] اكتب الكمية المطلوبة، ثم تحقق من وجود وظيفتها في النموذج المحدد.

لا يشير تساوي شكل شاشتين إلى تساوي وظائفهما. هذه خريطة أسماء، وليست مقارنة أسعار أو شهادة معايرة.

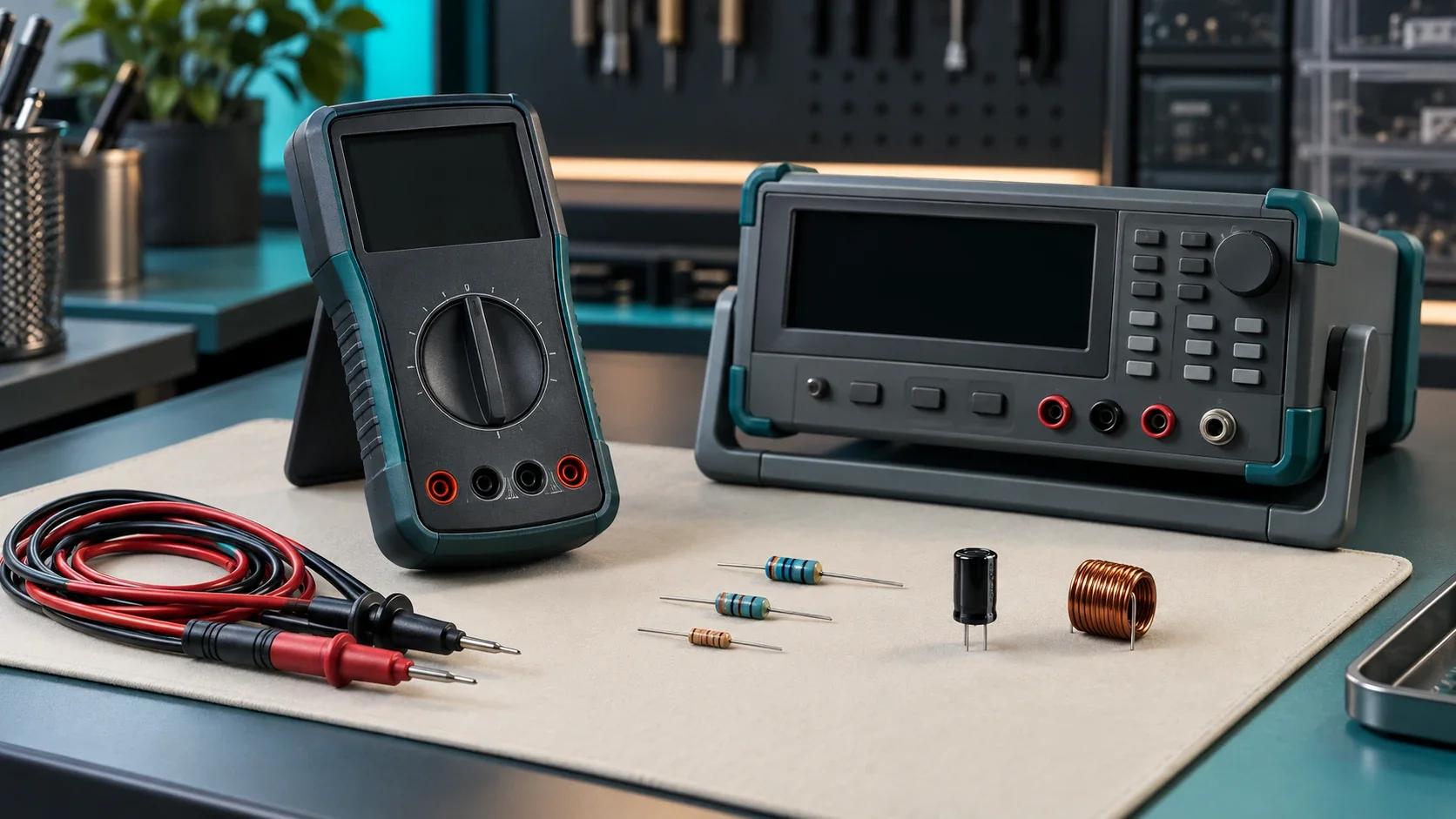

العنصر شيء ومقياسه شيء آخر

توضح الشركة أن LCR يقيس المقاومة والسعة والحث بإشارة اختبار، وتعرض الوثيقة نماذج مكافئة على التوالي أو التوازي. ^[3][4] سجّل الوظيفة والظروف بدل قراءة حرف واحد وحده.

في دليل الجهاز المتعدد، يقاس المكثف بإحداث شحن معلوم وقياس الجهد الناتج. ^[5] المكثف عنصر تختبر سعته، وليس اسم جهاز القياس.

وإذا كان المطلوب الحث، ابحث عن وظيفة قياس L في الأداة. وجود ملف ضمن التجهيزات لا يعني أنه تحول إلى مقياس؛ المرجع يعرض Lp و Ls بوصفهما نتيجتي نموذجين مكافئين. ^[4]

يعرض الرسم ست بطاقات منفصلة. يمكنك أن تضع بطاقة الوظيفة إلى جانب القطعة المختبرة في نشاط تعليمي، ثم تقرأ اسم الكمية والوحدة قبل أي رقم.

التردد وحدود قراءة الوظيفة

في العد المباشر، التردد عدد دورات مقيسة مقسوم على زمن البوابة. ^[6] نختار إشارة افتراضية عدت 120 دورة في 2 ثانية: f=120/2=60 Hz.

وإذا عدت 240 دورة في الزمن نفسه، فالنتيجة 120 هرتز. تغير عدد الدورات، ولم نغير زمن البوابة؛ لذلك تضاعف ناتج المثال.

قد يوفر جهاز متعدد قياس التردد ضمن وظائف يحددها دليل النموذج. ^[5] لا نستنتج من اسم الجهاز مدى أو دقة عامة لكل كمية.

قبل مقارنة قراءتين، سجل الوظيفة والوحدة وظروف القياس التي يطلبها الدليل. ونترك حساب حدود الخطأ للشرح الخاص بالجهاز المتعدد؛ غرضنا هنا تمييز الكميات والأدوات.
