أدوات الرسم الهندسي: الخط والزاوية والدائرة ومقياس الرسم

الخلاصة السريعة

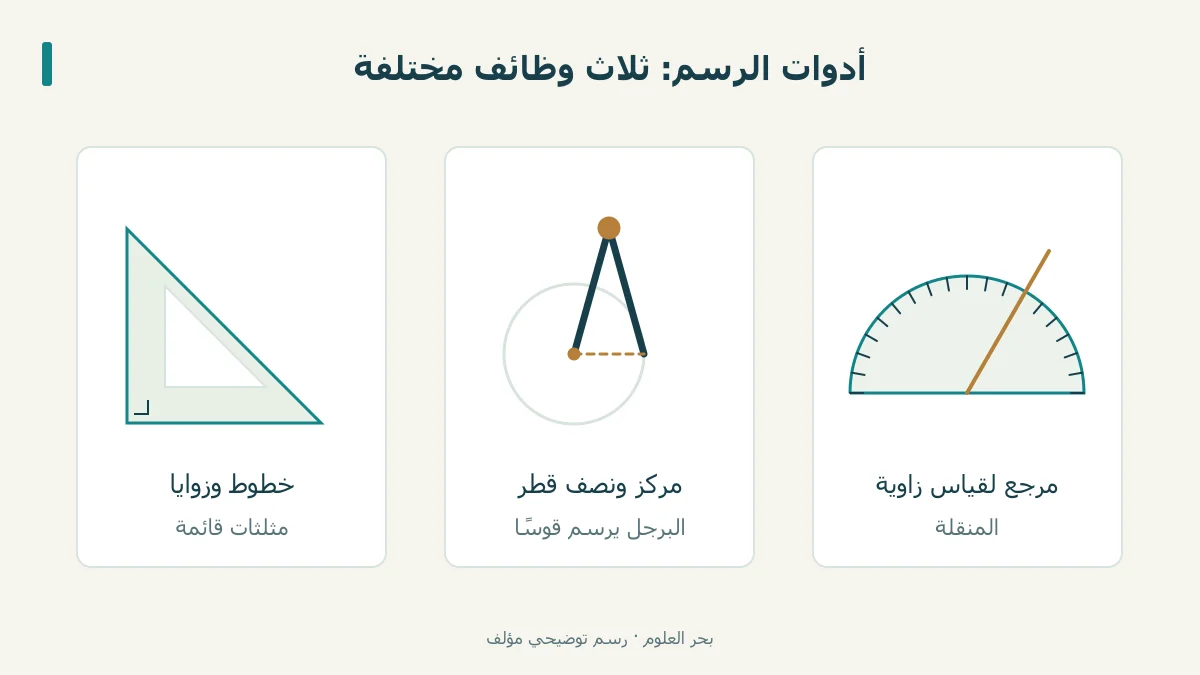

أدوات الرسم الهندسي اليدوي تجمع وسائل لضبط الخطوط والأقواس والزوايا. لكل أداة وظيفة: المسطرة والمثلثات للخطوط، والبرجل للأقواس، والمنقلة للزوايا. [1][2][3]

• تساعد المسطرة والمثلثات في الخطوط المستقيمة والمتوازية والمتعامدة؛ زوج شائع زواياه 45–45–90 و 30–60–90 درجة. [1]
• يرسم البرجل دائرة أو قوسًا بسن ثابت وقلم؛ وينقل المقسم طولًا بين موضعين. [2]
• تقيس المنقلة الزاوية بعد محاذاة المركز وخط المرجع؛ في مثالنا يبدأ القياس من ضلع أفقي إلى 60 درجة. [3]
• مقياس الرسم يربط طول الرسم بالطول الحقيقي. في المثال 1:50 يصبح 2 م، أي 200 سم، طولًا مرسومًا 4 سم؛ ويصير عرض 0.5 م مساويًا 1 سم. [4]

المسطرة والمثلثات: ضبط اتجاه الخط

تساعد المسطرة والمثلثات في الخطوط المستقيمة والمتوازية والمتعامدة؛ زوج شائع زواياه 45–45–90 و 30–60–90 درجة. [1]

تُستخدم المثلثات مع بعضها ومع مسطرة T لبناء الخطوط، بينما تجمع آلة الرسم الصغيرة حافة مدرجة وضبطًا للزاوية. لا تعني هذه الوظائف أن كل مسطرة تحمل الآلية نفسها. [1]

في ورقتك ابدأ بمرجع مستقيم تختاره، ثم ارسم الخط المطلوب بالنسبة إليه. إذا كان المثال مستطيلًا، فراجع علاقة ضلعه الجانبي بالقاعدة، لا طول القاعدة وحده. هذا تسلسل مقترح لمثال بسيط، وليس اشتراطًا لحجم ورقة أو ماركة أدوات.

البرجل والمقسم: رسم الأثر أو نقل الطول

يرسم البرجل دائرة أو قوسًا بسن ثابت وقلم؛ وينقل المقسم طولًا بين موضعين. [2]

لرسم دائرة في مثالنا، نختار مركزًا ونفتح البرجل إلى نصف قطر محدد ثم نحافظ على هذه الفتحة أثناء الرسم. سن البرجل يحدد المركز، والقلم هو الذي يترك أثر القوس. أما المقسم فالمطلوب منه في المقارنة نقل المسافة، لا رسم الأثر بالقلم. [2]

إذا كنت تنقل المسافة بين نقطتين من نموذج خاص بك، فحدد أولا النقطتين اللتين تريد المقارنة بينهما. الانتقال إلى نقطتين مختلفتين يعني أنك تختبر طولًا آخر، حتى لو استعملت الأداة ذاتها.

المنقلة: من ضلع البداية إلى العلامة الصحيحة

تقيس المنقلة الزاوية بعد محاذاة المركز وخط المرجع؛ في مثالنا يبدأ القياس من ضلع أفقي إلى 60 درجة. [3]

في دليل الأدوات، تقرأ الزاوية بمحاذاة خط المرجع ونقطة الصفر مع رأسها. لذلك يعتمد اختيار القراءة على ضلع البداية، لا على رقم منفرد ظاهر فوق قوس المنقلة. [3]

لننشئ زاوية 60 درجة في المثال: ضع رأسها عند نقطة البداية، واجعل أحد الضلعين أفقيًا نحو اليمين. اختر تدريج الصفر الذي يبدأ من هذا الضلع، وحدد علامة 60 ثم صلها بالرأس. الخط المائل في الرسم التوضيحي يتجه إلى أعلى اليمين؛ استعملنا فرقًا رأسيًا يساوي جذر 3 مضروبًا في الفرق الأفقي للتحقق من الزاوية.

المثال هندسي مؤلف؛ حجم الصورة على الشاشة ليس منقلة حقيقية ولا مسطرة تستطيع الاعتماد عليها لقياس ورقة.

مقياس الرسم: الحساب قبل نقل البعد

مقياس الرسم يربط طول الرسم بالطول الحقيقي. في المثال 1:50 يصبح 2 م، أي 200 سم، طولًا مرسومًا 4 سم؛ ويصير عرض 0.5 م مساويًا 1 سم. [4]

نعبر بالمقياس عن طول يمثل طولًا آخر، ويكتب المقياس مع الرسم. لا تقارن سنتيمترًا مرسومًا بمتر حقيقي دون توحيد الوحدتين. [4]

للقطعة الافتراضية ذات الطول 2 م، نحولها إلى 200 سم، ثم نقسم على 50 لنحصل على 4 سم. وإذا كان عرضها 0.5 م، نحوله إلى 50 سم ونقسم على 50 فنحصل على 1 سم. المثال ينتج مستطيلًا بأبعاد 4×1 سم على الورق عند تطبيق المقياس، لا بهذه الأبعاد الفيزيائية الثابتة في كل شاشة.

اكتب البعد الحقيقي للمثال والمقياس الذي طبقته، ثم راجع تحويل الوحدات قبل رسم الخط. إذا خرج الحساب 8 سم بدل 4 سم، فلن تصلح الأداة الجيدة الخطأ الحسابي. هذا الفحص يتعلق بأرقامنا المختارة، ولا يتطلب نسخ مخطط هندسي موجود.
