المسافة من الرسم البياني: هل تقيسها بالبكسل؟

المسافة من الرسم البياني قد تختلف عن طول الخط بالبكسل. في مثال مؤلف نفصل إحداثيات النقاط عن مقياس عرض كل محور. [1][2]

الخلاصة السريعة

استرجع فرق كل إحداثي، ثم احسب المسافة. [1]

نفترض محوري إحداثيات متعامدين بالمتر، وعرضًا خطيًا دون قص أو منظور؛ بيانات النقاط ثابتة. [1][2]
في البيانات: d=√(Δx²+Δy²). المسافة غير سالبة؛ إذا تطابقت النقطتان كانت صفرًا. نستخدم فروق الإحداثيات، لا أطوال الصورة مباشرة. [1]
sx,sy مقياسان موجبان بالبكسل لكل متر؛ ΔX,ΔY فرقان أفقي ورأسي بالبكسل. نحسب d=√((ΔX/sx)²+(ΔY/sy)²)، بقسمة كل فرق قبل التربيع. [1][2]

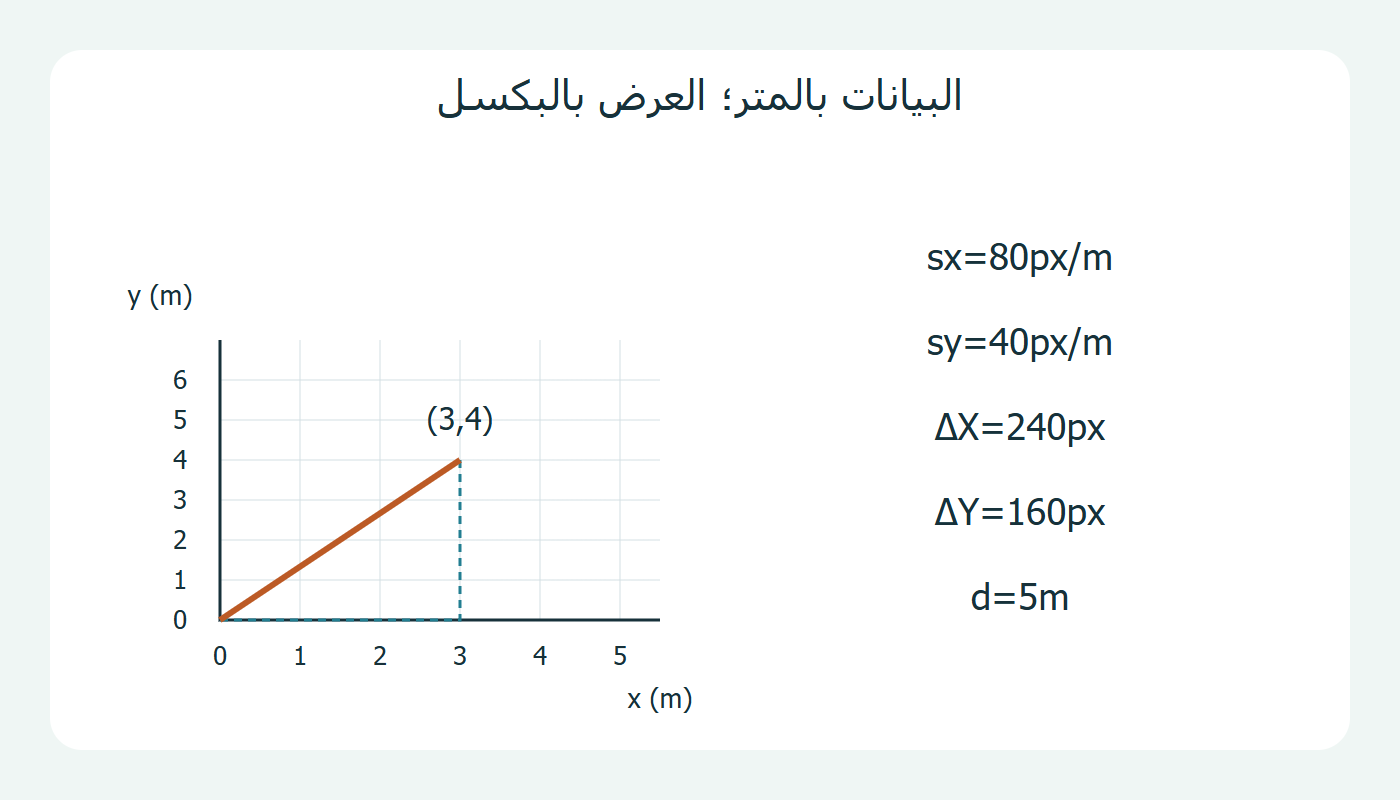

مثالنا: Δx=3m وΔy=4m، فيكون d=5m. مع sx=80 وsy=40: ΔX=240px وΔY=160px؛ نعيد √(9+16)=5m. [1][2]

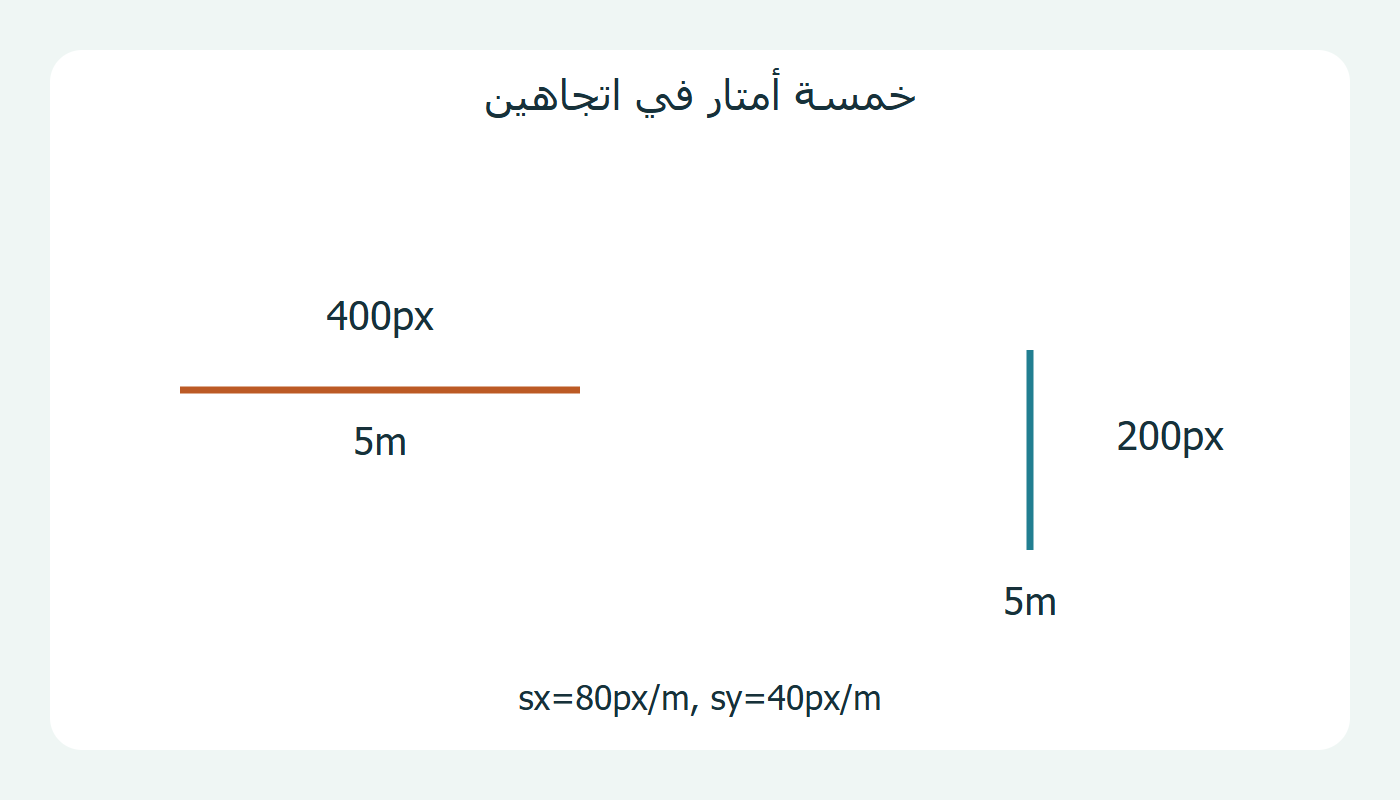

قطعتان بطول 5m: الأفقية تظهر 400px، والرأسية 200px. لا يصلح عامل تحويل واحد لجميع الاتجاهات في هذه الصورة. [2]
عند sx=sy=s: d=D/s؛ D الطول بالبكسل. equal في Matplotlib يعني مقياسين متساويين. إذا جُهلا لا نستخرج الأمتار من الصورة وحدها. [2]

نفترض محوري إحداثيات متعامدين بالمتر، وعرضًا خطيًا دون قص أو منظور؛ بيانات النقاط ثابتة. [1][2]

في البيانات: d=√(Δx²+Δy²). المسافة غير سالبة؛ إذا تطابقت النقطتان كانت صفرًا. نستخدم فروق الإحداثيات، لا أطوال الصورة مباشرة. [1]

sx,sy مقياسان موجبان بالبكسل لكل متر؛ ΔX,ΔY فرقان أفقي ورأسي بالبكسل. نحسب d=√((ΔX/sx)²+(ΔY/sy)²)، بقسمة كل فرق قبل التربيع. [1][2]

مثالنا: Δx=3m وΔy=4m، فيكون d=5m. مع sx=80 وsy=40: ΔX=240px وΔY=160px؛ نعيد √(9+16)=5m. [1][2]

قطعتان بطول 5m: الأفقية تظهر 400px، والرأسية 200px. لا يصلح عامل تحويل واحد لجميع الاتجاهات في هذه الصورة. [2]

عند sx=sy=s: d=D/s؛ D الطول بالبكسل. equal في Matplotlib يعني مقياسين متساويين. إذا جُهلا لا نستخرج الأمتار من الصورة وحدها. [2]
