كيف تختبر أن شعاعًا يمر من بؤرة إلى الأخرى بعد انعكاس واحد، بدل أن تكتفي برسم خطين يلتقيان؟ نختار قطعًا ناقصًا بإحداثيات من إعدادنا، ونراجع النقطة والمسافتين واتجاه المماس، ثم نبني انعكاسًا هندسيًا في المستوى. هذا تطبيق رياضي مثالي للبؤرتين، لا تجربة على مرآة أو جهاز صوتي أو طبي.
الخلاصة السريعة
في النموذج الهندسي المثالي، اختبر أن نقطة الاصطدام على الناقص وأن الشعاع يأتي من البؤرة الأولى، ثم احسب انعكاس اتجاهه حول المماس المحلي وقارنه باتجاه البؤرة الثانية.
- الناقص يثبت مجموع مسافتين إلى بؤرتين، وله خاصية انعكاس من بؤرة إلى الأخرى؛ ندرس نموذجًا هندسيًا مستويًا دون قياس أداء جهاز أو تطبيق طبي. [1]
- المركز(3,−2) و a=5 و b=3 و c=4، والبؤرتان(−1,−2) و(7,−2). الفاصل 8 والمجموع 10؛ عند T=(3,1) المسافتان 5 و 5، وعند P=(6,2/5) هما 37/5 و 13/5، أي 7.4 و 2.6.
- عند P العمودي n=(3/25,4/15)، ويمكن استعمال N=(9,20). اتجاه المماس t=(20,−9) وخطه 9x+20y=62؛ نقطة الخط Q=(6+20s,2/5−9s) تعطي 1+25s² في تعبير الناقص.
- نفكك u إلى مماسي w وعمودي p، ونعكس بالقاعدة r=u−2p مع مقام n·n غير الصفري في الإسقاط. u=(35/37,12/37)، و u·N=15 و N·N=481، فنطرح(270/481,600/481) ونحصل على r=(5/13,−12/13).
- الاتجاه المنعكس يصل F2 بمقدار موجب 13/5. u·N=15 و r·N=−15، و u·t=r·t=16؛ ومع n يكون الجداء 1/5 ومربع طوله 481/5625. عند T يصير(4/5,3/5) إلى(4/5,−3/5).
- إذا جاء الشعاع عند T من المركز رأسيًا، ينعكس(0,1) إلى(0,−1) ويبقى x=3 فلا يمر F2. شرط المصدر والمماس المحلي أساسي؛ لا نعمم النتيجة على كل اتجاه أو على عاكس مكافئ.
- الرسمان أصليان على مقياس محورين واحد؛ طول سهم العمودي للعرض، والخط يتوقف عند F2 لتوضيح المرور فقط. راجع المعادلة والنقطة والمسافات والاتجاهات؛ لا تتبع انعكاس ثانٍ أو قياس موجات أو كفاءة جهاز.
من خاصية البؤرتين إلى اختبار هندسي
يصف MathWorld القطع الناقص بثبات مجموع المسافتين إلى بؤرتين، ويعرض خاصية مرور الشعاع من إحدى البؤرتين إلى الأخرى بعد انعكاس واحد عن المنحنى. ندرس هنا هذه الخاصية في نموذج هندسي مستوٍ، مع نقاط واتجاهات اخترناها للشرح، دون تحويلها إلى قياس لأداء سطح حقيقي. [1]
النموذج الذي سنختبره له حد يعكس الاتجاه وفق المماس المحلي. سنفصل ثلاثة أسئلة: هل نقطة الاصطدام على المنحنى؟ هل المسافتان تحققان مجموع البؤرتين؟ وهل الاتجاه الذي نحسبه بعد الانعكاس يقصد البؤرة الثانية؟ مجرد وصل نقاط في صورة لا يكفي وحده للإجابة عن السؤال الأخير.
ولا نخلط البؤرة بالمركز. في الأعداد التي سنختارها توجد نقطتان داخليتان مختلفتان عن نقطة المركز، والشعاع يبدأ من الأولى. كما لا نبدأ بأشعة متوازية وننسب النتيجة إلى هذا المثال؛ ذلك إعداد مختلف عن الإعداد ذي البؤرتين. نثبت نقطة البداية والاتجاه والسطح قبل المقارنة مع أي نموذج هندسي آخر.
كلمة مثالي هنا تحدد نطاق العمل: إحداثيات ومعادلة واتجاهات في مستوى، وقاعدة انعكاس هندسية سنوضحها. لم نعط خشونة سطح أو حزمة موجية أو كفاءة جهاز أو سرعة انتقال. سنحسب أطوالًا بوحدات الإحداثيات التي اخترناها، ولن نسميها أمتارًا أو زمنًا أو طاقة من دون بيانات إضافية.
مثال أصلي بمركز خارج نقطة الأصل
للناقص الأفقي غير المدور نستخدم (x−h)²/a²+(y−k)²/b²=1 مع a>b>0، والبؤرتين عند(h−c,k) و(h+c,k) حيث c²=a²−b². نختار مركزًا(3,−2) ونصفي محور 5 و 3، فيكون c=4. [1]
تصبح معادلتنا (x−3)²/25+(y+2)²/9=1. طول المحور الأكبر 10، والأصغر 6، والبؤرتان F1=(−1,−2) و F2=(7,−2). المسافة بين البؤرتين 8، أما المجموع الثابت للمسافتين من نقطة المنحنى إليهما في هذا المثال فهو 10. لا نبدل بين طول المحور والمسافة الفاصلة بين البؤرتين.
نأخذ أولًا النقطة العليا T=(3,1). بالتعويض يكون حد x صفرًا وحد y يساوي 9/9، فتقع على المنحنى. من F1 إلى T نحصل على فرق إحداثيين(4,3)، ومن Tإلى F2 نحصل على(4,−3). طول كل من القطعتين 5، لأن مربع الطول 16+9=25؛ ومجموعهما 10 كما ينبغي في هذا المثال.
تساعد هذه النقطة على بداية واضحة لأن المماس عند القمة أفقي في ناقصنا الأفقي. لكننا لن نجعلها الدليل الوحيد على اتجاه كل انعكاس؛ سنختار بعد ذلك نقطة مائلة لا تقع على محور تماثل. تغير نقطة الاصطدام لا يغير المعادلة أو موضع البؤرتين اللذين ثبتناهما، ويحتاج إلى مراجعة اتجاه المماس عند النقطة الجديدة.
نقطة مائلة تكشف الفرق بين المسافة والاتجاه
نختار P=(6,2/5)، أي(6,0.4). يبعد إحداثيها الأفقي عن المركز 3، والرأسي 12/5. بالتعويض في المعادلة نحصل على 9/25+(144/25)/9=9/25+16/25=1. إذن النقطة على الناقص نفسه، وليست نقطة حددناها من شكل تقريبي ثم افترضنا انتماءها إلى المنحنى.
المتجه من F1 إلى P هو(7,12/5). مربع طوله 49+144/25=1369/25، وطوله 37/5، أي 7.4. والمتجه من Pإلى F2 هو(1,−12/5)، مربع طوله 1+144/25=169/25، وطوله 13/5، أي 2.6. المجموع 10، مع أن المسافتين هنا غير متساويتين كما كانتا عند النقطة العليا.
اتجاه الوحدة الوارد من F1 إلى P هو u=(35/37,12/37). والاتجاه الذي نريد التحقق من أنه ناتج الانعكاس هو v=(5/13,−12/13)، لأنه يقصد F2 من P. نتأكد أولًا أن مجموع مربعي مركبتي كل منهما 1. تقسيم المتجه على طوله يغير مقداره إلى الواحد، لكنه لا يغير اتجاهه.
وجود مجموع مسافتين 10 لا يكفي وحده لإثبات أن أي سهم وارد على P سينعكس نحو F2. لقد حددنا أن الوارد يأتي من F1. سنحتاج إلى المماس أو العمودي المحلي وقاعدة الانعكاس، ثم نقارن الناتج بـ v. بذلك يصبح الرسم شرحًا لاختبار حسابي محدد، وليس وعدًا بأن كل اتجاه عند السطح يصل إلى البؤرة نفسها.
استخرج المماس والعمودي عند النقطة المائلة
عند P نستخدم متجهًا عموديًا على المماس هو n=(3/25,4/15). يمكن الحصول على مركبتيه من فروق الإحداثيات عن المركز مقسومة على مربعي نصفي المحورين:3/25 أفقيًا و(12/5)/9 رأسيًا. هذا المتجه غير صفري وليس متجه وحدة. لا نجعله شعاعًا واردًا أو موضع بؤرة؛ إنه يحدد اتجاهًا عموديًا محليًا عند نقطة الاصطدام.
لتبسيط الحساب نضرب n في 75 فنحصل على N=(9,20). اتجاهه نفسه، وقد تغير طوله فقط. ونختار للمماس اتجاهًا t=(20,−9)، فيكون الجداء القياسي N·t=9×20+20×(−9)=0. تعني النقطة بين المتجهين هنا جمع حاصلَي ضرب المركبات، ولا تعني أننا نضرب طولين من دون اتجاه أو نقارن إحداثيات نقطتين.
خط المماس الذي يمر بـ P هو 9x+20y=62، لأن 9×6+20×(2/5)=62. نتحقق منه أيضًا بتسمية نقطة عامة على الخط Q=(6+20s,2/5−9s). عند التعويض في تعبير الناقص يصبح الناتج 1+25s²؛ الحد الخطي يختفي. إذن لا توجد نقطة من هذا الخط على الناقص إلا P عند s=0، والاتجاه الذي اخترناه يلامس المنحنى هناك.
هذا الفحص لا يقول إن خط المماس هو الناقص نفسه. عند قيمة s غير صفرية نحصل على ناتج أكبر من 1، بينما نقاط الناقص تحقق 1. ولا ننقل معادلة هذا المماس إلى النقطة العليا؛ لكل نقطة مماسها المحلي. اختيار العمودي من المركز إلى P مباشرة قد يعطي اتجاهًا مختلفًا عن N في ناقصنا غير الدائري، ولذلك نراجع المعادلة بدل التخمين من الرسم.
عرّف الانعكاس بتثبيت المركبة المماسية
في نموذجنا الهندسي نفكك الاتجاه الوارد u إلى جزء موازٍ للمماس وجزء موازٍ للعمودي. الجزء العمودي هو p=k×n، حيث k=(u·n)/(n·n). هذه الصيغة تسقط u على اتجاه n؛ يشترط أن يكون n غير صفري حتى لا نقسم على صفر. ونعرّف الجزء المماسي w=u−p، فيكون w·n=0.
نعرف الاتجاه المنعكس هنا بإبقاء w وقلب إشارة p، أي r=w−p. وبالتعويض نحصل على r=u−2p. لذلك لا نقلب جميع مركبات المتجه، ولا نقلب المركبة الأفقية في كل مسألة. ما ينقلب هو الجزء العمودي على المماس المحلي، وقد يحتوي هذا الجزء على مركبتين أفقيّة ورأسيّة إذا كان المماس مائلًا.
طول الاتجاه يبقى محفوظًا في هذا التحويل الهندسي: الجزآن w و p متعامدان، ومربع طول مجموعهما يساوي مجموع مربعي طوليهما. تغيير إشارة p لا يغير ذلك المجموع. إذا كان u اتجاه وحدة، يكون r اتجاه وحدة كذلك. هذا وصف لتحويل متجهات في مثالنا، وليس قياسًا لسرعة شعاع أو كمية طاقة يحتفظ بها سطح فعلي.
يمكن استعمال N بدل n في الإسقاط، لأن الضرب في مقدار غير صفري يغير البسط والمقام بطريقة تلغي تغيير طول العمودي في الناتج. سنحسب باستخدام الأعداد الصحيحة في N، ثم نراجع النتيجة مع n الذي بدأنا به. لا نحتاج إلى جعله متجه وحدة طالما احتفظنا بالمقام N·N في الصيغة ولم نحذفه من غير مبرر.
تحقق كسريًا من الاتجاه الذي يقصد البؤرة الثانية
في أعدادنا u=(35/37,12/37) و N=(9,20). نحسب u·N=(315+240)/37=15، ونحسب N·N=81+400=481. لذلك معامل ضعف الإسقاط هو 30/481، والجزء الذي نطرحه من u هو(270/481,600/481). احتفظنا بالكسور بدل تقريب الاتجاه مبكرًا كي تبقى المقارنة التالية دقيقة.
نكتب u بالمقام 481 لأنه يساوي 37×13، فيصبح(455/481,156/481). بعد الطرح نحصل على r=(185/481,−444/481)، وهو نفسه(5/13,−12/13). إذن توافق r مع v الذي حسبناه من P نحو F2، لا في طول فقط بل في المركبتين والإشارتين. الفرق بين اتجاهين لا يحسمه كونهما متجهي وحدة وحده.
ولفحص الوصول إلى البؤرة نتحرك من P بمقدار 13/5 في اتجاه r. الزيادة الأفقيّة 1 والرأسيّة−12/5، فنصل إلى(7,−2)، وهي F2. مقدار الحركة موجب؛ لو استعملنا الاتجاه−r لسار الخط نفسه إلى الجهة الأخرى ولم يصل إلى F2 بهذا المقدار الموجب. نحتاج إلى مراجعة جهة السهم لا استقامته وحدها.
نستطيع مراجعة المركبات المحلية أيضًا: u·N=15، بينما r·N=−15، فتغيرت إشارة الجزء العمودي. ومع t نحصل على u·t=16 و r·t=16، فيبقى الجزء المماسي كما عرّفناه. وباستخدام n نجد u·n=1/5 ومربع طول n يساوي 481/5625، ثم يعطي الإسقاط النتيجة نفسها. هذه حسابات مستقلة على المدخلات الأصلية وليست تجربة أداء لمرآة.
النقطة العليا فحص أبسط للقاعدة نفسها
نعود إلى T=(3,1) وإلى الشعاع الذي يأتي من F1. اتجاه الوحدة الوارد هناك(4/5,3/5). المماس أفقي، لذلك نستعمل عموديًا رأسيًا مثل(0,1). الجزء المماسي يبقي 4/5 أفقيًا، والجزء العمودي 3/5 يغير إشارته. يصبح الاتجاه المنعكس(4/5,−3/5)، موافقًا للمتجه من T نحو F2 بعد قسمته على طوله 5.
التحرك من T خمس وحدات في هذا الاتجاه يصل إلى(7,−2). المسافتان قبل الانعكاس وبعده حتى البؤرة الثانية 5 و 5، ومجموعهما 10. لكن تساويهما خاص باختيار النقطة العليا في مثالنا، ولا نجعله شرطًا عامًا لكل نقطة اصطدام. عند P كانت المسافتان 7.4 و 2.6، ونجح فحص الاتجاه رغم عدم تساويهما.
الفرق بين المثالين يوضح سبب عدم استعمال قاعدة «اقلب الإشارة الرأسية» في كل موضع على الناقص. نجحت تلك العبارة عند T لأن العمودي رأسي هناك. عند P العمودي مائل، والتغير يقع في اتجاهه لا في محور y وحده. إذا قلبنا المركبة الرأسية من u عند P فقط، فلن نحصل على(5/13,−12/13) الذي تحققنا منه.
يمكنك استخدام النقطة العليا للمراجعة الأولية لأنها تعطي مثلثين بأطوال بسيطة، ثم استخدام النقطة المائلة لفحص ما تخفيه سهولة الرسم المتماثل. المدخلان من إعدادنا والمعادلة واحدة. لا نغير المركز أو البؤرتين بينهما كي نجعل النتيجة صحيحة، ولا ننسب فرق الحساب إلى خطأ في التقريب لأننا احتفظنا بالقيم الدقيقة.
تغيير الشعاع الوارد لا يحفظ النتيجة تلقائيًا
نغير الإعداد عند T ونرسل إليها اتجاهًا رأسيًا من المركز C=(3,−2)، لا من F1. متجه الوحدة الوارد(0,1)، وعمودي المماس(0,1)، فتكون النتيجة بعد قلب الجزء العمودي(0,−1). يتحرك الشعاع في خط x=3، بينما البؤرة F2 تقع عند x=7؛ لذلك لا يمر بها في هذا المثال المعدل.
بقي السطح ونقطة الاصطدام كما هما، لكننا غيرنا مصدر الاتجاه. لا تناقض هذه النتيجة الخاصية التي اختبرناها، لأن شرط المرور من البؤرة الأولى لم يعد موجودًا. إذا كتبنا «كل سهم يصطدم بالناقص يذهب إلى F2»، فقد وسعنا الادعاء إلى حالة لا يغطيها المثال ولا قاعدة البؤرتين التي قرأناها.
وكذلك لا نجعل الخاصية نفسها وصفًا لعاكس مكافئ يستقبل أشعة متوازية. يختلف تعريف المنحنى وإعداد الأشعة وعدد البؤر في تلك المقارنة. في درسنا نحتاج أن يسمي القارئ المعادلة ونقطة البداية والمماس وقاعدة التحويل، ثم يقرأ النتيجة لهذه المدخلات. تشابه كلمتي بؤرة وانعكاس لا يجعل كل النماذج الهندسية واحدة.
ويجب أن تكون نقطة الاصطدام على المنحنى قبل استعمال مماسه عندها. لو اخترنا نقطة فوق الرسم على سبيل التخمين، نبدأ بالتعويض لنعرف أين تقع. لا نصلها بالبؤرتين ثم نجعل الخط المرسوم إثباتًا لانعكاس صحيح. فحص النقطة والمصدر والاتجاه يحفظ الفرق بين رسم يوضح نتيجة حسبناها ورسم صنع الادعاء بدل التحقق منه.
اقرأ الرسم بمقياس واحد للمحورين

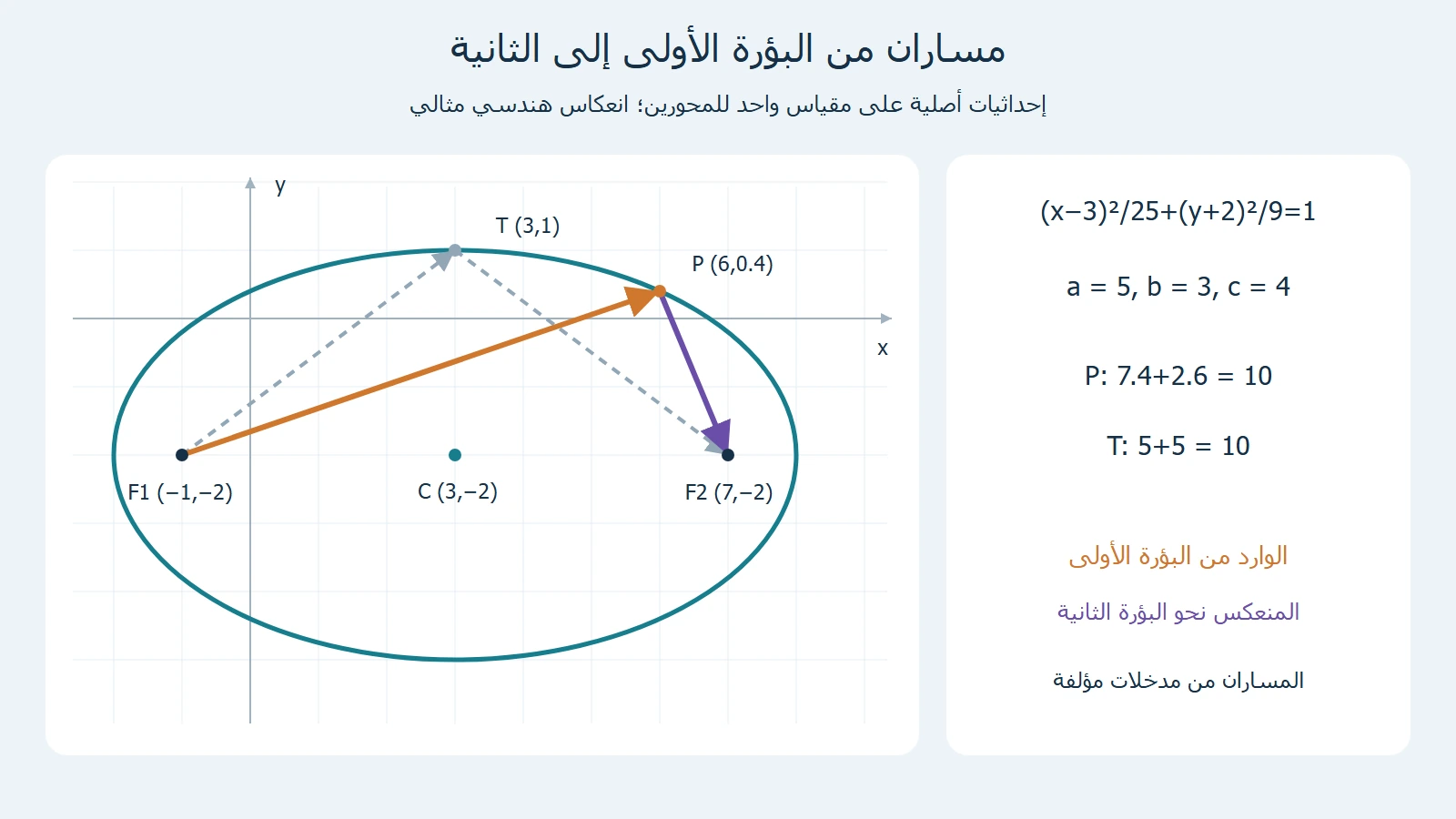

الرسم الأصلي لهذا الدرس مولد من المعادلة والإحداثيات، مع مقياس واحد للوحدة على المحورين. لذلك يظهر نصفا المحورين 5 و 3 بنسبتهما الهندسية في الصورة. وإذا تمددت الصورة أفقيًا دون المحافظة على نسبتها، فقد يتغير انطباع الزوايا لدى القارئ، بينما تبقى البيانات والحسابات التي كتبناها هي المرجع للتحقق.
نحدد المركز C والبؤرتين F1 و F2 والنقطتين T و P، ثم نرسم المسارين من F1 إلى نقطتي الاصطدام ومنهما نحو F2. الأسهم تشرح اتجاه الحركة في النموذج. نوقف رسمها عند البؤرة الثانية لإظهار المرور بها، ولا يعني توقف الخط الطباعي هناك أننا وصفنا امتصاص الشعاع أو تتبعنا انعكاسًا ثانيًا على الحد لاحقًا.

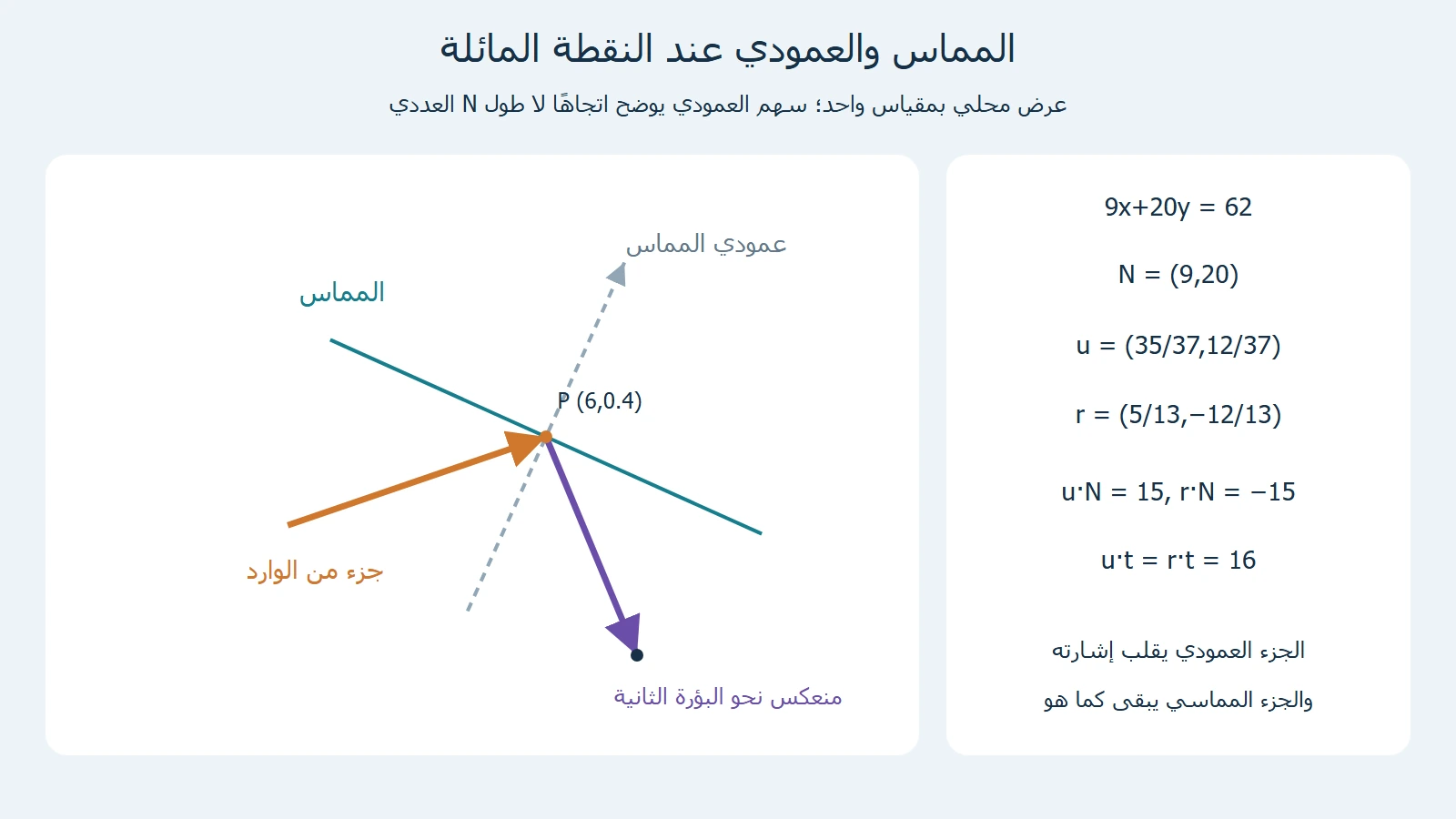

وفي الصورة المحلية نعرض اتجاه المماس والعمودي عند P مع الوارد والمنعكس. طول سهم العمودي في الرسم اختيار لإظهار الاتجاه، وليس طول المتجه N=(9,20) بوحدات الرسم. يمكن ضرب العمودي في مقدار غير صفري من دون تغيير الإسقاط، كما تحققنا حسابيًا. لا تستخرج من سهم توضيحي قيمة عددية لم نضعها له في البيانات.
وليس كل عنصر في الرسم جهازًا: المنحنى حد هندسي في مستوى، والنقاط بؤر أو نقطة اصطدام أو مركز، والخطوط مسارات أو اتجاهات محلية. نميز وظائفها في التسميات والألوان ثم نرجع إلى القيم عند الشك. الصورة الأصلية تساعد على قراءة التطبيق، لكنها لا تضيف مواصفات مادة أو سطح ثلاثي الأبعاد لم نعطها في المثال.
خاصية هندسية لا تثبت كفاءة جهاز
اختبرنا مسارًا هندسيًا باتجاهات ومسافات محددة، ولم نقس نسبة ما يصل من موجات أو كمية إشارة أو أثرًا علاجيًا. لا نستخرج هذه النتائج من صحة المعادلة أو تطابق r مع v. إذا أردنا دراسة جهاز فعلي، نحتاج إلى مواد تلك الدراسة ونموذجها وقياساتها، بينما يوضح درسنا خطوة رياضية محدودة في فهم البؤرتين.
كذلك تختلف وصفة حد في مستوى عن مواصفات سطح عاكس له أبعاد ومادة وطريقة بناء. قد تساعد هندسة القطع الناقص في تفسير فكرة تصميم، لكن المثال الذي حسبناه لا يثبت أن شكلًا قريبًا منه سيؤدي العمل نفسه أو أن أي نقطة في جهاز حقيقي توافق النموذج. نبقي التطبيق داخل شروطه بدل تحويل الرسم إلى ضمان عملي.
ولم نستعمل ادعاءات عن مسارات إلكترونات أو أحجار كلى أو أداء صالة صوتية بعينها، رغم ورود تطبيقات متنوعة في مواد عامة عن القطوع. غرضنا هنا التحقق من نقطة واتجاه في نموذج مثالي. ذكر مجال تطبيق في عنوان مرجع لا يمنحنا بيانات عن نجاح إجراء أو عن صلاحية جهاز، ولا يجعل كل وصف تاريخي أو علمي في مادة عامة جزءًا من حسابنا.
فائدة التطبيق في هذا الدرس هي أن خاصية البؤرتين تصبح قابلة للفحص خطوة بخطوة، لا أن نصنع جهازًا من الرسم. يعرف القارئ لماذا قد ينجح مسار معين ولماذا يفشل شرطه عند تغيير المصدر. ويمكنه بعد ذلك فصل السؤال الرياضي عن السؤال التجريبي، مع عدم الخلط بين صحة خطوة حسابية ونتيجة واقعية تحتاج أدلة أخرى.
راجع النقطة والمسافة والمماس والاتجاه
ابدأ من المعادلة والمركز ونصفي المحورين، ثم احسب البؤرتين وميّز المسافة بينهما عن مجموع المسافتين. بعد ذلك عوض نقطة الاصطدام في المعادلة. في مثالنا الفاصل 8 والمجموع 10، فلا نبدل الرقمين عند قراءة الرسم. وتساوي المسافتين 5 و 5 عند T لا ينفي 7.4 و 2.6 عند P، لأن الثابت هو المجموع.
راجع العمودي والمماس مستقلين عن خط يصل المركز بالنقطة. ثم فكك الاتجاه الوارد إلى جزء مماسي وجزء عمودي، واقلب الثاني فقط. إذا كان العمودي غير موحد الطول، احتفظ بمربع طوله في مقام الإسقاط. وأخيرًا قارن اتجاه الناتج بالمتجه الذي يصل P بالبؤرة الثانية، مع فحص أن مقدار الوصول موجب.
إذا اختلفت نتيجة، حدد موضع الاختلاف قبل تغيير الأعداد: ربما اخترت نقطة خارج المنحنى، أو نسيت إزاحة المركز، أو بدلت مصدر الشعاع، أو استعملت عموديًا غير محلي، أو قلبت جميع المركبات. كل تعديل يعالج سؤالًا مختلفًا. لا نصحح الشكل بالتخمين حتى يبدو السهم متجهًا إلى البؤرة ثم نسمي ذلك فحصًا للحساب.
نتيجتنا للمثال المائل هي اتجاه منعكس(5/13,−12/13) يصل إلى F2 بعد 13/5 وحدة من P، والمماس 9x+20y=62. كلها نتائج على إحداثيات اخترناها، وقد حافظنا على شرط المصدر من F1 وعلى نموذج الانعكاس في المستوى. هذا يبين تطبيقًا للبؤرتين يمكن مراجعته من البيانات، مع بقاء أداء الأجهزة والتجارب خارج ما أثبتناه.
