مبدأ باسكال: تغير الضغط والقوة والمسافة في نموذج هيدروليكي

لماذا نقول تغير الضغط، لا تساوي كل قيم الضغط؟

تخيل نقطتين داخل مائع محصور، وسجل قيمة الضغط عند كل واحدة قبل إضافة حمل وبعده. السؤال في مبدأ باسكال هو مقدار الزيادة عند النقطتين. فقد تختلف القراءتان الأصليتان بسبب ارتفاع الموضعين، ثم تزدادان بالمقدار نفسه. لذلك لا نستبدل المبدأ بجملة تقول إن الضغط الكلي في كل نقطة متساوٍ مهما كان الموضع. هذه الجملة تلغي أثر العمق الذي نحتاجه في وصف الموائع الساكنة.

نرمز للزيادة بالرمز Δp، ونقرأه تغير الضغط. إذا كانت قراءة ما 120000 باسكال ثم أصبحت 125000، فالزيادة 5000 باسكال. ويمكن أن تكون قراءة أخرى 132000 ثم تصبح 137000، وتكون الزيادة فيها 5000 أيضًا. الفرق بين القراءتين بقي 12000 باسكال؛ لم يتحول إلى صفر بعد إضافة الضغط. الأرقام هنا معطيات تعليمية تبين الفرق بين قيمة الضغط ومقدار تغيره، وليست قراءات لأداة أجرينا بها تجربة.

في هذا الدليل نستخدم وصفًا للاتزان أو الحركة البطيئة جدًا ضمن نموذج معلن. لا نحاول من علاقة ساكنة تحديد الزمن الذي تحتاجه تغيرات الضغط في جهاز حقيقي أو وصف كل تفصيل لتدفقه. عندما تحفظ هذا السياق، تستطيع تطبيق المبدأ على السؤال المناسب، وتترك مسائل السرعة والاهتزاز والفقد لدراسة تملك المعطيات اللازمة لها. الضغط المضاف ومعنى موضع القياس يسبقان اختيار الرقم الذي ستضعه في المعادلة.

[1]

الضغط والقوة والمساحة: ثلاث كميات لا اسم واحد

القوة والضغط مرتبطان، لكنهما ليسا الكمية نفسها. الضغط على سطح مستوٍ في المثال هو مقدار القوة العمودية على السطح مقسومًا على مساحته. إذا رمزنا للقوة بـF وللمساحة بـA، نكتب p = F/A. تقاس القوة بالنيوتن، والمساحة بالمتر المربع، والضغط بالباسكال. لا يصح أن تكتب قوة 100 باسكال، كما لا يصح أن تكتب ضغط 100 نيوتن دون بيان مساحة.

اخترنا قوة 10 نيوتن موزعة بانتظام على مساحة 0.002 متر مربع. الضغط الناتج 5000 باسكال لأن 10 ÷ 0.002 = 5000. وإذا وزعنا القوة نفسها على مساحة 0.004 متر مربع، يصبح الضغط 2500 باسكال. لم تتغير القوة، لكن تغيرت المساحة التي قسمت عليها. يوضح المثال أن معرفة قوة وحدها لا تكفي لتحديد الضغط الذي تمثله على سطح.

وبالعكس، إذا كان الضغط 5000 باسكال والمساحة 0.02 متر مربع، فالقوة الناتجة 100 نيوتن من ضرب الضغط في المساحة. نستعمل هذا الاتجاه في حساب المكبس الأكبر. نحدد في كل سؤال هل المجهول قوة أو ضغط أو مساحة، ثم نعيد ترتيب العلاقة. لا يسمى أي عدد ناتج حمولة جهاز لمجرد أن وحدته نيوتن؛ هو نتيجة حساب تحت تعريف المساحة والضغط والفرض المعلن.

[1] [2]

شروط النموذج الذي سنحسبه

نختار مكبسين يتحركان في وعاءين متصلين بسائل محصور. السائل في النموذج غير قابل للانضغاط، ولا يوجد تسرب. نهمل الاحتكاك وأوزان المكابس والتسارع، ونستعمل مرجع ضغط خارجيًا واحدًا عند الطرفين. وفي علاقة القوة المبسطة نهمل فروق الارتفاع بين وجهي المكبسين. هذه الشروط تجعل الحساب واضحًا، ولا تمثل شهادة بأن منظومة فعلية تحققها كلها.

نقصد بالمساحة مساحة الوجه الذي يعمل عليه الضغط، لا مساحة جسم الوعاء من الخارج أو مساحة قاعدة تثبيته. ونقصد بالقوتين في مثال الزيادة الأثر الناتج من الضغط المضاف تحت الشروط السابقة. عندما تظهر قوتان على طرفين مختلفين، لا نفترض أن كل واحدة منهما مساوية للأخرى؛ مقدار القوة يتبع المساحة التي يعمل عليها الضغط عند ذلك الطرف.

إذا غيّرنا أحد الفروض، فنحتاج إعادة قراءة المسألة. وجود فرق ارتفاع مهم يستدعي أثر وزن السائل، ووجود مقاومة أو ضغط مقابل مختلف يستدعي بيانها قبل حساب القوة الصافية. أما تغيير مساحة أحد الوجهين وحده فيغير نسبة القوة في النموذج الحالي. حفظ هذه الحدود ليس خطوة زائدة في الحل؛ إنه ما يحدد متى تكون المعادلة التي سنستعملها مرتبطة بالفعل بالسؤال المطروح.

[1]

المثال الأساسي: زيادة واحدة في الضغط وقوتان مختلفتان

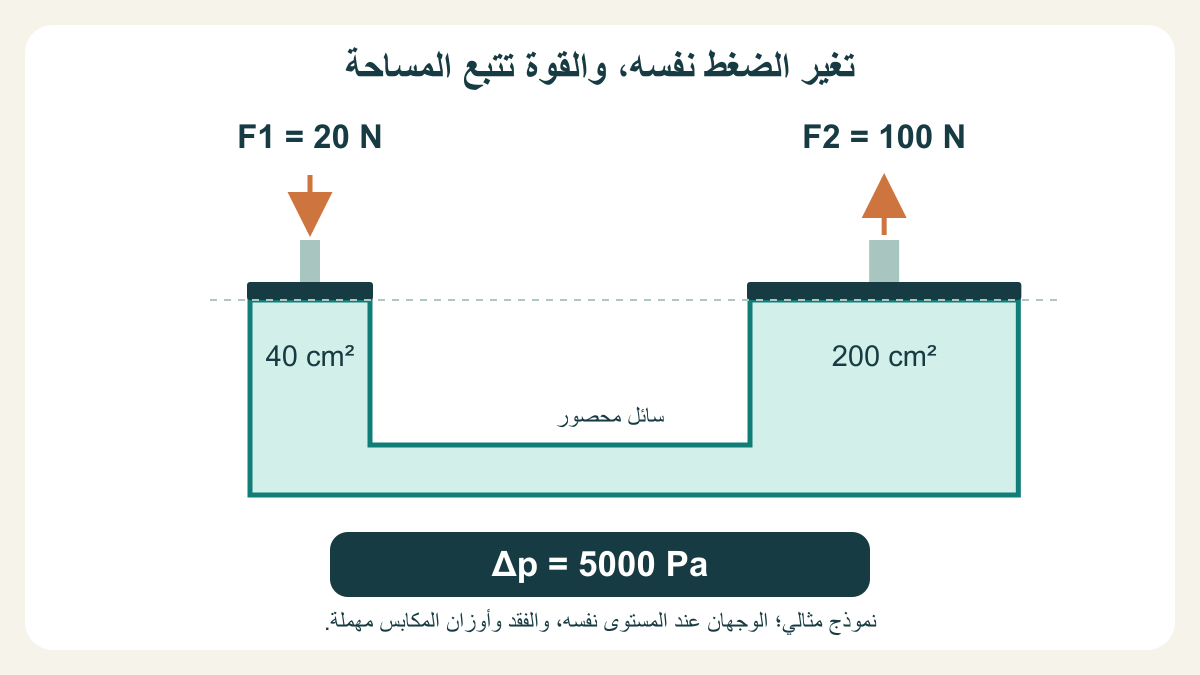

اخترنا مساحة المكبس الصغير 40 سم²، ومساحة الكبير 200 سم²، وقوة دخل 20 نيوتن. المساحة الكبيرة خمسة أمثال الصغيرة. في نموذجنا تنتقل زيادة الضغط نفسها إلى الوجه الأكبر، لذلك تتبع نسبة القوتين نسبة المساحتين. يمكن حساب قوة الطرف الكبير مباشرة بضرب 20 في 200 ثم القسمة على 40، فنحصل على 100 نيوتن. لم نضرب الضغط نفسه في خمسة عند انتقاله بين الطرفين.

لإظهار الفكرة بالأرقام، تصبح المساحة 40 سم² مساوية 0.004 م². زيادة الضغط الناتجة من 20 نيوتن هي 20 ÷ 0.004 = 5000 باسكال. ومساحة الطرف الأكبر 200 سم² تساوي 0.02 م². عند ضرب 5000 في 0.02 نحصل على 100 نيوتن. الضرب أعطى قوة أكبر لأن مساحة الوجه أكبر، مع بقاء زيادة الضغط 5000 في الحسابين.

يمكن مراجعة الطرف الثاني بالعكس:100 ÷ 0.02 = 5000 باسكال. إذا خرجت قيمة 25000 باسكال لمجرد أنك جعلت القوة أكبر خمس مرات، فقد نسيت أن المساحة كبرت أيضًا خمس مرات. العلاقة التي تربط الطرفين تحت الفروض المعلنة هي F1/A1 = F2/A2. اكتب البسط والمقام لكل طرف معًا، بدل نقل نسبة القوتين وحدها إلى نسبة ضغط.

[1]

تحويل السم المربع إلى المتر المربع

المتر الواحد 100 سم، ولذلك المتر المربع 10000 سم²؛ عامل الطول يظهر في بعدين. لتحويل 40 سم² إلى م² نقسم على 10000، فنحصل على 0.004. ولتحويل 200 سم² نحصل على 0.02. إذا قسمت 40 على 100 فقط، فإنك ستكتب 0.4 م²، وهي مساحة أكبر من المعطى بمئة مرة، ثم تعطي ضغطًا أصغر بمئة مرة عند القوة نفسها.

نستطيع مراجعة الضغط بوحدة وسيطة. في المثال 20 نيوتن على 40 سم² تعطي 0.5 نيوتن لكل سم². ولأن كل متر مربع يحوي 10000 سنتيمتر مربع، تكون 0.5 نيوتن لكل سم² مساوية 5000 نيوتن لكل م²، أي 5000 باسكال. هذا مسار آخر للتحويل، ولا يضيف قوة جديدة أو ضغطًا آخر إلى النموذج. اختر مسارًا واحدًا واضحًا، ثم استعمل الآخر للمراجعة إذا لزم.

عندما تكون المساحتان بوحدة واحدة، يمكن استعمال نسبتهما دون تحويلهما لحساب نسبة القوتين؛ فالنتيجة 200/40 = 5 تبقى نفسها مع 0.02/0.004. لكن إذا أردت الضغط بالباسكال، فلا بد أن تكون المساحة بالمتر المربع مع القوة بالنيوتن. لا تستنتج أن إلغاء الوحدات في نسبة يسمح بخلط وحدتين مختلفتين في بسط ومقام؛ يجب توحيدهما أولًا.

هل مضاعفة القطر تضاعف القوة مرتين؟

إذا كان وجه المكبس دائرة، فمساحتها تعتمد على مربع نصف القطر، أو مربع القطر مع معامل مناسب. لذلك لا تساوي نسبة المساحتين نسبة القطرين مباشرة. في مثال مستقل، يكون قطر الوجه الكبير ثلاثة أمثال قطر الوجه الصغير. نسبة المساحتين تسعة، لا ثلاثة، لأننا نربع النسبة 3. عند الشروط نفسها، تصبح نسبة القوتين تسعة أيضًا.

اخترنا قوة دخل 12 نيوتن لهذا المثال المستقل. إذا كانت نسبة المساحتين 9، فقوة الخرج النظرية 108 نيوتن. ومن المراجعة العكسية،108 ÷ 12 = 9. لا نستعمل نسبة المساحة 5 من المثال الأول هنا؛ فقد غيّرنا الهندسة في فرع جديد. يمكن أن تكون القيم سهلة الحساب، لكن سهولتها لا تسمح بخلط معطيات مثالين في نتيجة واحدة.

وبالمثل، مضاعفة القطر مرتين تجعل المساحة أربع مرات، ومضاعفة نصف القطر مرتين تعطي النتيجة نفسها. أما إذا أعطيت المساحة مباشرة، فلا تربع نسبة المساحات مرة أخرى. في المثال الأساسي 40 و 200 هما مساحتان بالفعل، ونسبتهما 5؛ تحويلها إلى 25 بإعادة التربيع خطأ. سمّ نوع المعطى في البداية: قطر، أو نصف قطر، أو مساحة فعالة.

الحركة وحفظ الحجم: من أين يأتي قصر مسافة الخرج؟

عندما يتحرك المكبس الصغير داخل السائل في النموذج، يزيح حجمًا يساوي مساحة وجهه مضروبة في مسافة الحركة. ومع سائل غير قابل للانضغاط وغياب التسرب، ينتقل الحجم نفسه إلى الطرف الآخر. نرمز للمسافتين بـs1 وs2، فتكون العلاقة A1 s1 = A2 s2. مساحة أكبر تحتاج مسافة أقصر كي تستوعب الحجم المزاح نفسه.

نعود إلى المساحتين 40 و 200 سم². إذا تحرك المكبس الصغير 5 سم، فإنه يزيح حجمًا 40 × 5 = 200 سم³. لكي يزيح الوجه الكبير الحجم نفسه، يتحرك 200 ÷ 200 = 1 سم. أصبحت مسافة الخرج خمس مسافة الدخل، بينما كانت قوة الخرج خمسة أمثال قوة الدخل. نحافظ هنا على إهمال فروق الارتفاع الهيدروستاتيكية في نموذج الحركة المثالي.

إذا أردت حركة للوجه الكبير 2 سم في المثال نفسه، فالحجم المطلوب 400 سم³. يقابله تحرك للصغير 10 سم لأن 400 ÷ 40 = 10. لا تكفي معرفة نسبة القوة وحدها لتحديد مقدار الحركة؛ نحتاج مسافة معلومة أو حجمًا مزاحًا معلومًا. كما أن هذه العلاقة لا تعطينا زمن الحركة؛ الزمن يحتاج معلومات إضافية عن معدل التدفق وسياق التشغيل الذي لم نحدده.

[1]

الشغل: قوة أكبر لا تعني طاقة مجانية

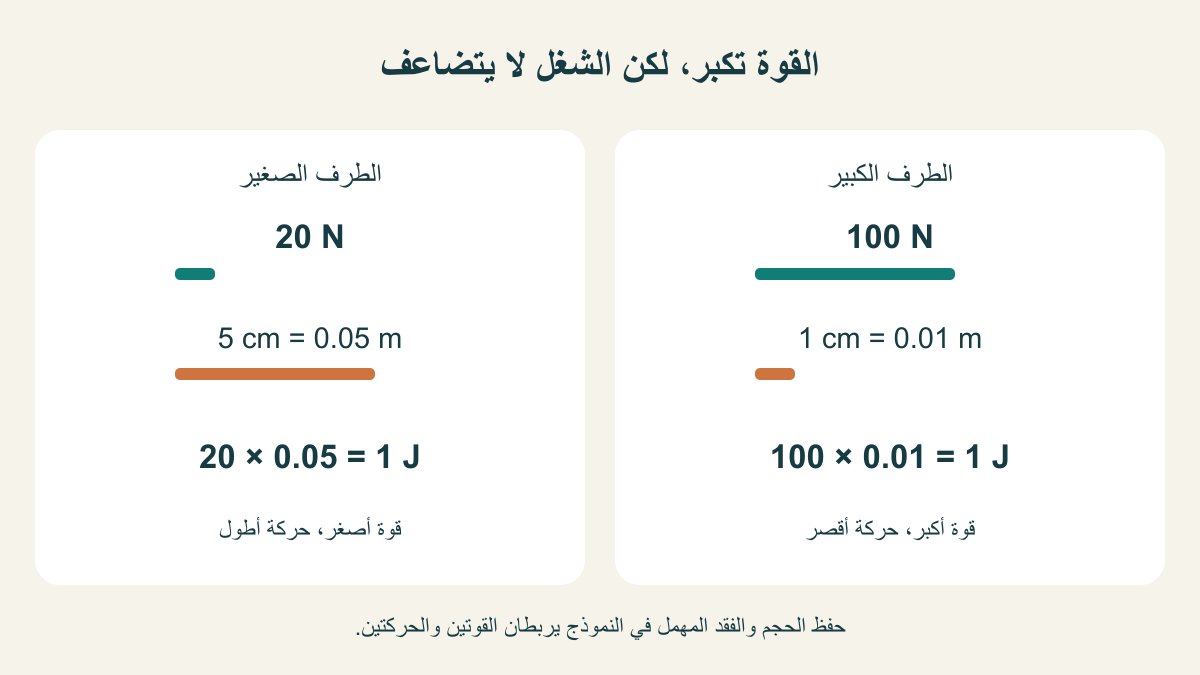

للقوة الثابتة الموافقة لاتجاه الإزاحة، يحسب الشغل من ضرب القوة في مسافة الحركة. نستعمل المسافة بالمتر والقوة بالنيوتن، فتكون الوحدة جولًا. في مثالنا، دخل 20 نيوتن خلال 0.05 م يعطي 1 جول. وفي الطرف الآخر،100 نيوتن خلال 0.01 م يعطي 1 جول أيضًا. ارتفعت القوة خمس مرات، لكن المسافة قصرت إلى الخمس، فلم يتضاعف الشغل.

يمكن الوصول إلى النتيجة من العلاقات نفسها. تحت الضغط المثالي المشترك، تكون القوة مساوية حاصل الضغط والمساحة. وعند ضربها في المسافة، يصبح الشغل حاصل الضغط في الحجم المزاح. وبما أن الحجم المزاح عند الطرفين واحد في النموذج، فإن الشغلين متساويان. هذه مراجعة للفكرة الفيزيائية وراء المثال، وليست مجرد مصادفة في الأعداد 20 و 100 التي اخترناها.

إذا أضفنا فقدًا معلومًا إلى نموذج آخر، فلا يجوز أن ندعي أن الشغل المفيد عند الخرج أكبر من الشغل الذي قدمناه. مثلًا، إذا أعطت مسألة تعليمية شغل دخل 3 جول وشغل خرج مفيد 2.4 جول، يكون الفرق 0.6 جول في ميزان الطاقة المعلن، ونسبة المفيد إلى الدخل 80%. هذه أرقام مستقلة معطاة، وليست كفاءة نستنتجها لكل مكبس أو من نسبة المساحات وحدها.

[3]

عرض الرسم بالحجم الكامل

الضغط السابق وفروق الارتفاع

المبدأ يتناول الزيادة المضافة، بينما يمكن للضغط السابق أن يختلف من موضع إلى آخر. في المثال الذي بدأنا به، كانت القراءتان 120000 و 132000 باسكال. أضفنا 5000 إلى كل واحدة، فصارتا 125000 و 137000. الفرق بينهما قبل الإضافة وبعدها 12000. لا نحتاج إلى جعل الضغطين الكليين متساويين حتى نقول إن مقدار الزيادة المضافة متساوٍ.

عندما تكون النقاط في سائل ساكن عند أعماق مختلفة، يدخل وزن السائل في قيمة الضغط. لهذا صرحنا في حساب نسبة القوتين بإهمال فرق الارتفاع. إن لم يكن هذا الفرض مناسبًا، فلا تنقل مساواة الضغطين في النموذج البسيط إلى المسألة الجديدة بلا تصحيح. وجود المبدأ لا يحذف كل مصدر آخر للضغط، بل يساعدنا على تمييز أثر الزيادة الخارجية من أثر الحالة السابقة.

في قراءة مسألة، اسأل هل الرقم ضغط كلي عند نقطة، أم مقدار تغير، أم فرق ضغط بين جهتين. قد تتفق هذه الأرقام في حالة مخصوصة، لكن أسماءها لا تعني أنها الشيء نفسه. كتابة Δp بجانب الزيادة 5000 في مثالنا تمنع استبدالها بالقراءة الكلية 125000 عند استعمالها لحساب الأثر الإضافي. عندما تتغير الخانة المقصودة، يتغير السؤال الذي تجيب عنه العلاقة.

[1]

الضغط النسبي والمطلق: ما مرجع الرقم؟

الضغط النسبي يقاس بالنسبة إلى مرجع، وغالبًا يكون الضغط الجوي في سياق أجهزة القياس المعتادة. أما الضغط المطلق فيقاس بالنسبة إلى فراغ مثالي. لذلك قد يعطي عداد قراءة نسبية صفرية حين يكون الضغط مساويًا للضغط الجوي؛ الصفر هنا لا يعني غياب ضغط مطلق. هذا الفرق مهم عند قراءة قوة تنتج من اختلاف الضغط بين وجهي مكبس.

نفترض في مثال تعليمي أن الضغط المرجعي 100000 باسكال، والضغط النسبي في موضع ما 5000 باسكال. يصبح الضغط المطلق 105000 باسكال بجمعهما. لا تمثل 100000 قيمة جوية قسناها في مكان معين؛ إنها معطى اخترناه لتوضيح المرجع. وإذا كانت الزيادة المضافة 5000 أيضًا في مثال مستقل، فلا نستنتج من تشابه العدد أن كل ضغط نسبي هو دائمًا مقدار زيادة من حالة سابقة محددة.

في مسائل المكابس، تكون القوة الصافية مرتبطة بما يعمل على الوجهين، مع بيان مرجع الضغط والمساحة الفعالة. استخدمنا في نموذجنا مرجعًا خارجيًا مشتركًا وفروضًا مهملة معلنة، كي ندرس أثر الزيادة وحده. إذا ورد ضغط مختلف على الجانب المقابل، فلا تضف ضغطًا مطلقًا إلى نسبي أو تطرحهما من بعضهما دون توحيد المرجع. ابدأ بالتعريف الذي يخص كل قراءة.

[2]

أين يظهر المبدأ، وما الذي لا تحسمه المعادلة؟

تستفيد أنظمة هيدروليكية من انتقال تغير الضغط عبر مائع محصور؛ ومن أمثلتها الرافعات الهيدروليكية وبعض المكابح والمكابس. ذكر التطبيق يوضح سبب أهمية المبدأ، لكنه لا يجعل رسمنا نسخة من جهاز فعلي. فالترتيبات العملية قد تتضمن مضخات وصمامات ومسارات وضغوطًا مقابلة ومقاومات، ويحتاج وصف كل واحدة منها إلى بيانات تخصها.

نركز هنا على تفسير مبدأ الضغط ونموذج ذي مكبسين. لا نحاول اختيار مساحة لمعدة أو تقدير حمولة معتمدة من قوة نظرية واحدة. إذا احتوت بطاقة جهاز على قدرة أو سرعة أو مساحة عمود أو كفاءة، فلكل خانة معنى مستقل يجب قراءته. فمعرفة 100 نيوتن في المثال لا تحدد قدرة محرك، ومعرفة 1 سم لمسافة الخرج لا تحدد زمن الشوط.

ومن المفيد التمييز بين هذا الموضوع وبين سيرة العالم الذي يحمل المبدأ اسمه. يمكنك قراءة سيرة بليز باسكال وأعماله للتعرف إلى المجالات الأخرى في مسيرته. أما الحساب الحالي فيبقى مع الضغط والمساحة والحجم المزاح والشغل، دون تحويل اسم عالم أو تشابه شكل جهاز إلى مدخل عددي غير معطى.

[1]

أسئلة عكسية: ما الذي نستطيع استنتاجه من قوة واحدة؟

نفترض قوة خرج نظرية 150 نيوتن مع مساحة خرج 300 سم²، تحت الفروض نفسها. الضغط الموافق لهذه القوة 0.5 نيوتن لكل سم²، أي 5000 باسكال. إذا كانت مساحة الدخل 30 سم²، فإن القوة المطلوبة حسابيًا 15 نيوتن. ويمكن مراجعة النسبة:300 ÷ 30 = 10، و 150 ÷ 15 = 10. في هذا الفرع غيرنا المساحتين والقوتين، بينما بقي الضغط الذي اخترناه مساويًا 5000.

أما إذا أعطيت 150 نيوتن وحدها، فلا تعود منها مساحة واحدة أو ضغط واحد. فقد تنتج 5000 باسكال على 0.03 م² هذه القوة، كما تنتج 7500 باسكال على 0.02 م² القوة نفسها. لذلك لا نكمل مساحة مجهولة من رقم القوة فقط. نحتاج معطى آخر أو علاقة معلنة قبل حل المجهول. عرض الرقم بوحدة صحيحة لا يعني أن جميع المعلومات اللازمة للاستنتاج موجودة.

وبالمثل، نسبة قوة مقدارها 10 لا تحدد القطرين وحدها؛ إنها تحدد نسبة المساحتين في النموذج المثالي. توجد دوائر مختلفة تحقق النسبة نفسها. وإذا كان المطلوب قطرًا فعليًا، فيلزم أن تعرف مساحة واحدة أو قطرًا واحدًا مع الفرض المناسب لشكل الوجه. افصل ما تستنتجه العلاقة عن القياسات الإضافية التي لم تقدمها المسألة.

تمارين مستقلة مع حلول مختصرة

التمرين الأول: مكبسان مثاليان مساحتاهما 25 و 125 سم²، وقوة دخل 18 نيوتن؛ احسب قوة الخرج. نسبة المساحتين 5، فتكون قوة الخرج 90 نيوتن. الضغط الإضافي عند الصغير 18 ÷ 0.0025 = 7200 باسكال، وعند الكبير 90 ÷ 0.0125 = 7200. تؤكد المراجعة أن القوة مختلفة مع زيادة ضغط واحدة. لا تكتب 90 باسكال بدل 90 نيوتن؛ هذا يغير نوع الكمية.

التمرين الثاني: في المساحتين 25 و 125 سم²، تحرك الطرف الصغير 4 سم. الحجم المزاح 100 سم³، ولذلك حركة الطرف الكبير 0.8 سم. وإذا أبقينا القوتين 18 و 90 نيوتن في النموذج المثالي، فإن الشغل عند الدخل 18 × 0.04 = 0.72 جول، وعند الخرج 90 × 0.008 = 0.72 جول. جمعنا هنا علاقات القوة والحجم والشغل في معطيات واحدة محددة.

التمرين الثالث: زادت قراءتان سابقتان 20000 و 27000 باسكال بمقدار 3000. تصبحان 23000 و 30000، ويبقى الفرق 7000. هذا تمرين على تغير الضغط لا على تساوي الضغط الكلي. وفي تمرين رابع، إذا كانت نسبة قطرين 2 وقوة الدخل 11 نيوتن، فنسبة المساحتين 4 وقوة الخرج 44 نيوتن في النموذج، لا 22. اكتب سبب كل نتيجة: زيادة ضغط، أو نسبة مساحة، أو حفظ حجم.

قائمة مراجعة تحافظ على معنى النتيجة

قبل تطبيق أي معادلة، حدد هل الرقم ضغط كلي أو ضغط نسبي أو زيادة ضغط، وهل القوة صافية أو أثرًا إضافيًا في نموذج مبسط. ثم سمّ المساحة الفعالة ووحدتها، وراجع فرق الارتفاع والفروض المهملة. لا تحول الكيلوغرام إلى نيوتن بمجرد تغيير اسم الوحدة؛ الكتلة والقوة مختلفتان، وربط الوزن بالكتلة يحتاج قيمة تسارع الجاذبية وسياقًا مناسبًا لم نعطه في مسائلنا.

بعد الحساب، افحص الطرفين. قسمة القوة على المساحة تعيد الضغط الموافق لها، وضرب المساحة في الحركة يعيد الحجم المزاح. وإذا كبرت القوة في النموذج المثالي، يجب أن تقصر الحركة بالعامل المقابل، حتى يتفق الشغل. لا تنقل نتيجة فرع ذي مساحات مختلفة أو مرجع ضغط مختلف إلى فرع آخر. أعد كتابة المعطيات إذا تغير شرط واحد بدل الاحتفاظ بجواب من المثال السابق.

الرسوم والأعداد هنا تعليمية ومن إنشائنا؛ لا تمثل قياسات معدات أو تجربة رفع نفذناها. تستطيع إعادة كل عملية من القيم المعروضة. الفكرة التي نريد إبقاءها واضحة هي أن مبدأ باسكال ينقل تغير الضغط في المائع المحصور، بينما تحدد المساحة أثر القوة، ويحدد الحجم المزاح صلة الحركتين. الربط بين هذه الكميات يفسر فائدته دون أن ينسب إلى النموذج طاقة أو معلومات لم يقدمها.
