عكس طبقتين: لماذا تتغير حرارة الفاصل ويبقى التدفق ثابتًا؟

عكس طبقتين يغير حرارة الفاصل في نموذج التوصيل المستقر. [2]

الخلاصة السريعة

عكس طبقتي مثالنا يبقي معدل انتقال الحرارة40W، ويغير حرارة الفاصل من20°C إلى80°C. [2]

• طبقتان مستويتان متجانستان على التوالي، بموصليتين ثابتتين، وتماس مثالي. انتقال أحادي البعد ومستقر؛ لا توليد داخلي ولا فقد جانبي. نثبت حرارتي الوجهين، لا الهواء المحيط. [1]
• للطبقة: P=kSΔT/L؛ P معدل الحرارة بالواط، k الموصلية بوحدة W/(m·K)، S المساحة بالمتر²، L السمك بالمتر. فرق الحرارة ΔT بالكلفن يساوي عدديًا فرقه المئوي. [1]
• المقاومة الحرارية R=L/(kS)، بوحدة K/W. المعدل P نفسه في الطبقتين؛ لذا P=(Th−Tc)/(RA+RB). Th الوجه الساخن وTc البارد؛ هبوط كل طبقة PR. [2]
• افتراضيًا S=0.01m²، وL=0.02m لكل طبقة؛ kA=1 وkB=4 بوحدة W/(m·K). إذن RA=2K/W وRB=0.5K/W؛ مع Th=100°C وTc=0°C، نحصل على P=40W. [2]

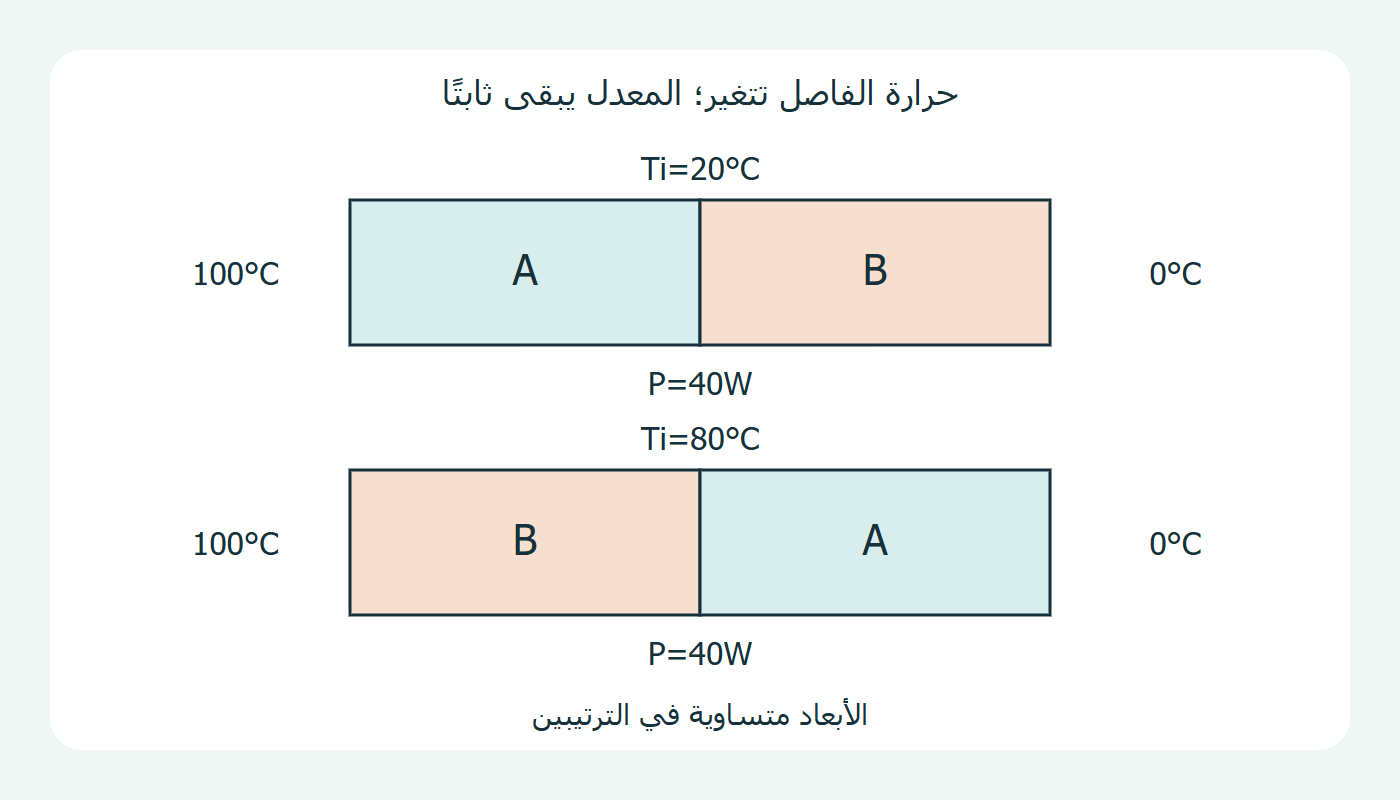

• من الساخن: ترتيب A ثم B يعطي هبوط80K ثم20K، وحرارة الفاصل Ti=20°C. عكسهما يعطي هبوط20K ثم80K، وTi=80°C. مجموع المقاومتين ثابت؛ حرارة الفاصل ليست المتوسط50°C. [2]

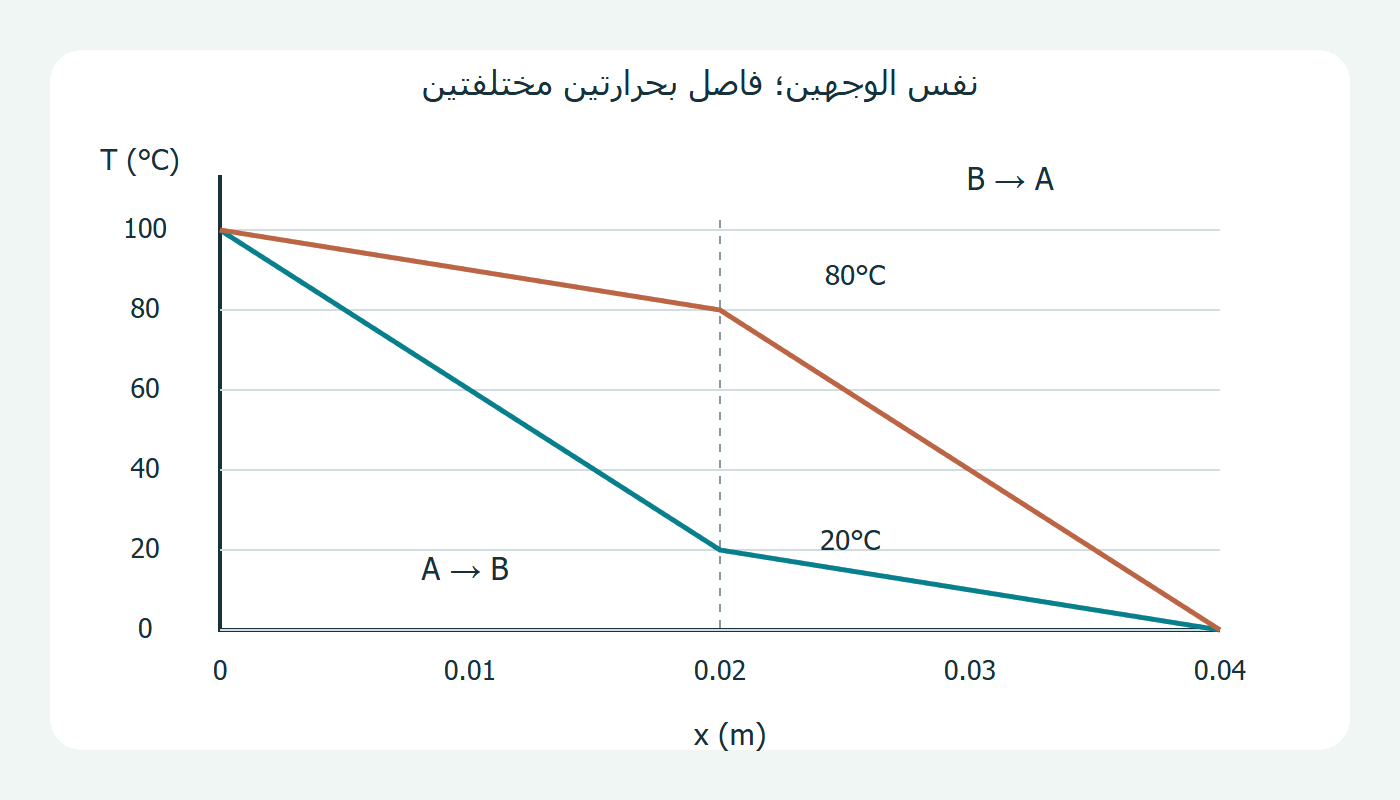

• الرسم يقيس x من الوجه الساخن: 0≤x≤0.04m، والفاصل عند0.02m. الحرارة خطية داخل كل طبقة ومتصلة عند التماس؛ تتغير شدة الميل، لأن الموصلية مختلفة مع ثبات المعدل. [1]
