فرع خارجي مفتوح: لماذا يستمر تيار بين مصدرين؟

فرع خارجي مفتوح لا يقطع بالضرورة الحلقة بين مصدرين متصلين بالعقدتين نفسيهما. [1]

الخلاصة السريعة

في المثال، تيار الحمل صفر، لكن2A تدور بين المصدرين، وتنتج12W من التسخين الداخلي. [1][2]

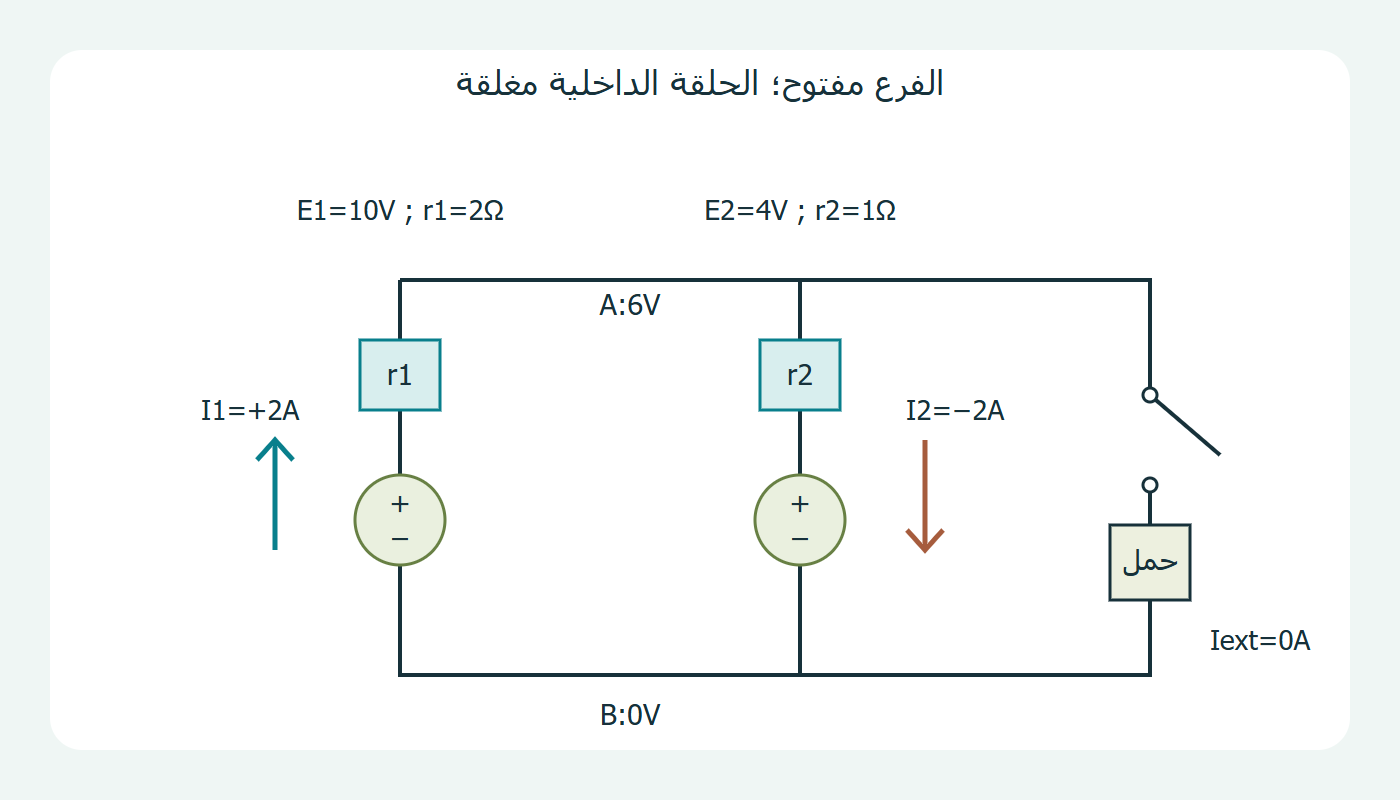

• نموذج مستمر مستقر: فرعان بين A وB، لكل فرع قوة دافعة مثالية E>0 ومقاومة داخلية r>0 على التوالي؛ القطبان الموجبان نحو A. فرع الحمل الخارجي مفتوح؛ الأسلاك مثالية. [1]
• نجعل B مرجع الجهد صفرًا، وV جهد A. نختار I1 وI2 موجبين صعودًا من B إلى A. لأن Iext=0، فقاعدة العقدة I1+I2=0؛ السالب يعني عكس المرجع. [1]
• لكل فرع: V=E1−r1I1=E2−r2I2. مع I2=−I1 نستنتج I1=(E1−E2)/(r1+r2)، وV=(r2E1+r1E2)/(r1+r2). اختلاف القوتين يدفع تيار الحلقة؛ الفرع المفتوح خارجها. [1]
• مثال افتراضي E1=10V وE2=4V، وr1=2Ω وr2=1Ω: I1=+2A وI2=−2A، والجهد المشترك V=6V. V فولت، A أمبير، وΩ أوم؛ الإشارات حسب مرجع الصعود. [2]

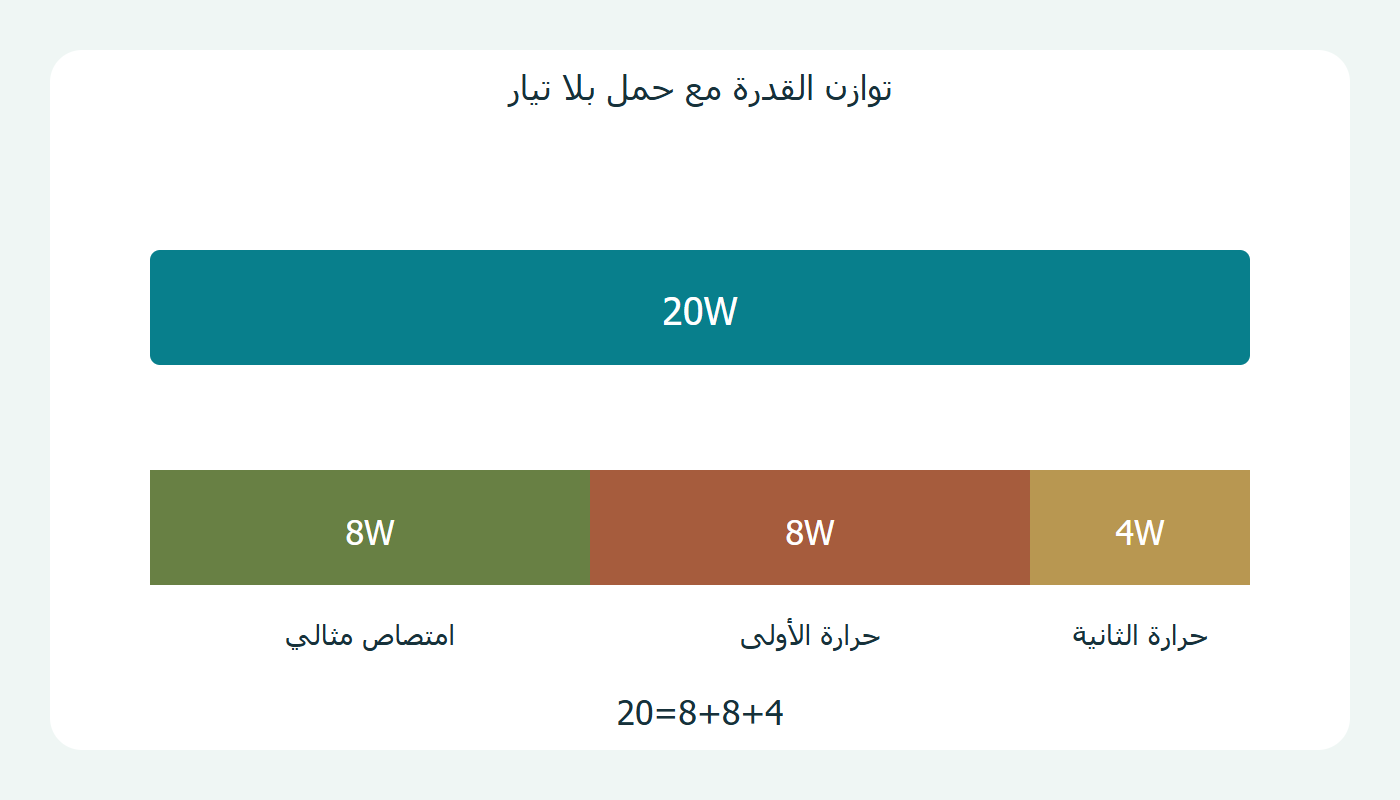

• الأول يقدم E1I1=20W؛ الثاني يمتص8W في جزئه المثالي. تسخين المقاومتين I²r يساوي8W و4W؛ إذن20=8+8+4، والحمل لا يتلقى قدرة. W واط؛ الامتصاص هنا وصف للنموذج، لا كيمياء شحن فعلية. [2]
• عند E1=E2 ينعدم التياران في هذا النموذج، ولو اختلفت المقاومتان. أما E1≠E2 فـV لا يساوي القوتين معًا. «الحمل مفتوح» لا تعني «كل فرع بلا تيار»؛ لا نفترض مقاومات داخلية صفرية. [1]
