قارن موضع اللون بالتصميم المقصود، وافحص علامتين متباعدتين؛ في مثالنا قد تتطابق إحداهما بينما ينحرف السقف عند الأخرى. [1]
تساعد علامات التسجيل على وضع الورق ومحاذاة الطبعات المتعددة. [1]
الخلاصة السريعة
- يتكون بيتنا من حدود سوداء وسقف أحمر ونافذة زرقاء في مساحة واحدة.
- إزاحة الأزرق تحرك A وB بالمقدارين نفسيهما:3 يمينًا و 2 أسفل.
- دوران الأحمر حول A يبقيها ثابتة، لكنه يغير موضع B والسقف.
- لا نقلب الطبقات، ولا نحاكي تمدد الورق أو اختلاط الأحبار.
التصميم والطبقات كاملة
اخترعنا شعار بيت بسيطًا داخل مساحة عرضها 100 وارتفاعها 70 وحدة. نقرأ كل زوج عددي بالترتيب الأفقي ثم الرأسي؛ يزيد الأول إلى اليمين والثاني إلى الأسفل. هذه وحدات رسم مجردة، وليست ملليمترات مقاسة من طبعة حقيقية.

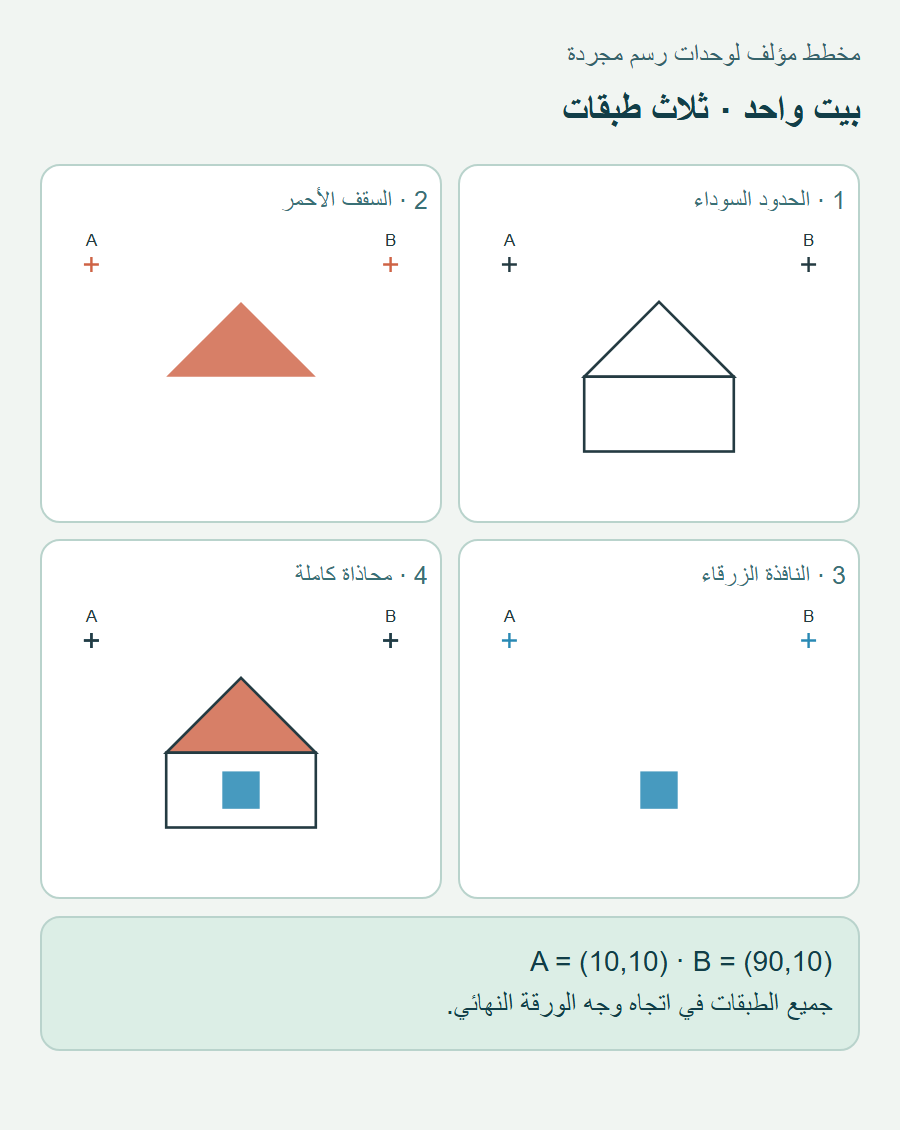

الأسود يرسم مثلث السقف ومستطيل الجدار، والأحمر يملأ المثلث نفسه، والأزرق يملأ النافذة. وفي كل طبقة علامتان خارج البيت اسمهما A وB. يعرض الرسم الطبقات الثلاث منفصلة ثم التجميع الصحيح؛ والجدول يحدد جميع الأشكال دون جزء مخفي.
| عنصر بيتنا | بياناته الكاملة |
|---|---|
| A | (10,10) |
| B | (90,10) |
| رؤوس السقف | (30,40) · (50,20) · (70,40) |
| الجدار: بداية، عرض، ارتفاع | (30,40) · 40 · 20 |
| النافذة: بداية، عرض، ارتفاع | (45,45) · 10 · 10 |
الطبقات مخططات لوجه الورقة النهائي، وليست رسوما لوجه قالب معكوس. [1]
يوضح المتحف بناء قوالب الألوان من تجارب القالب الأساسي مع علامات للمحاذاة. [2]
نستعير فكرة المقارنة بين طبقات العمل، لكن بيتنا ليس نسخة من مثال المتحف. علاماتنا صلبان مرسومة، والألوان هنا مساحات رقمية معلنة؛ لم نصنع قالبًا أو نطبع ورقة.
افحص الإزاحة

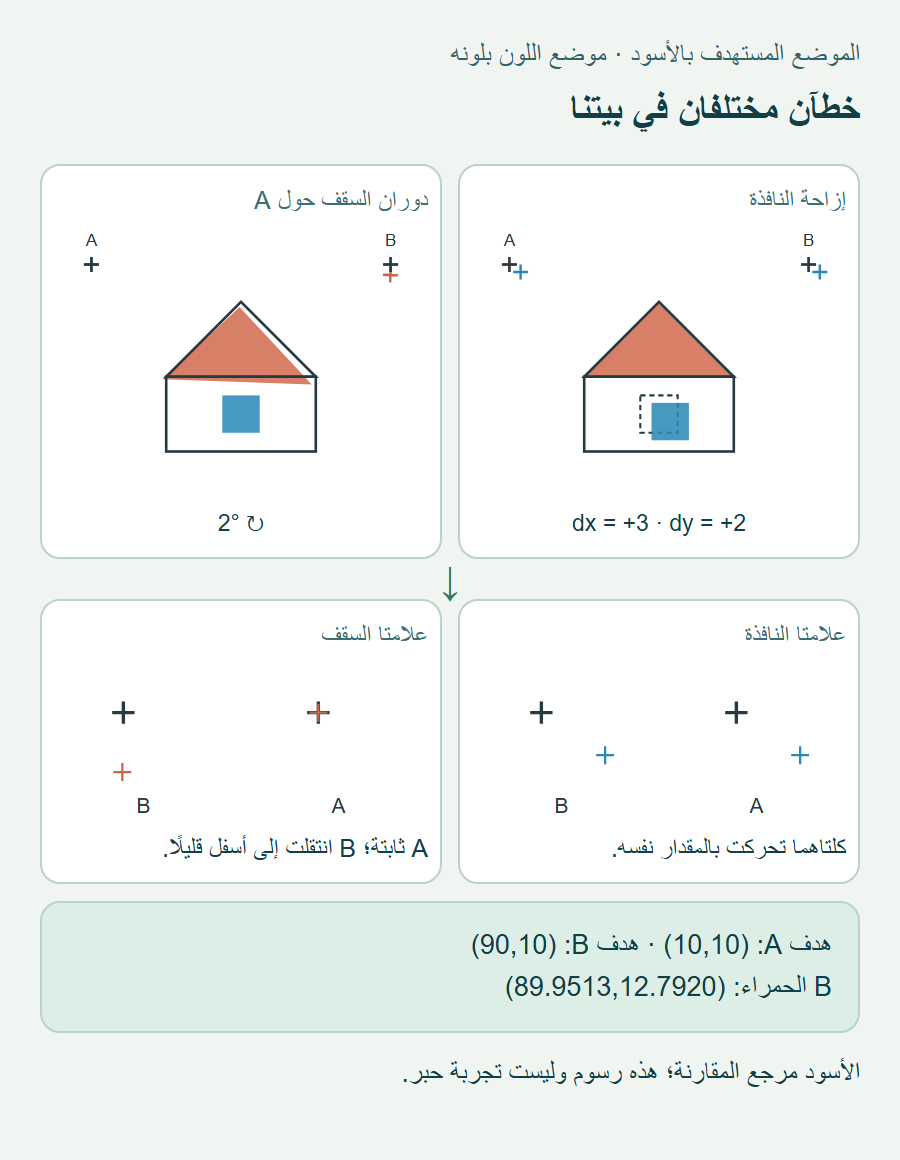

في الحالة الأولى نضيف 3 إلى كل إحداثي أفقي في الطبقة الزرقاء، و 2 إلى كل إحداثي رأسي. بداية النافذة تصبح (48,47) ، مع بقاء عرضها وارتفاعها 10. وتصبح A عند (13,12) ، وB عند (93,12) . لا تتحرك الحدود السوداء ولا السقف الأحمر في هذه الحالة.
اطرح موضع الهدف من موضع اللون عند كل علامة. النتيجة في A هي (3,2) ، وفي B هي (3,2) أيضًا. لذلك تتفق العلامتان مع الإزاحة التي فرضناها على النافذة، ولا نقرأ الثانية بوصفها دورانًا جديدًا. يمكن إرجاع هذه الحالة إلى الهدف بطرح 3 أفقيًا و 2 رأسيًا من الطبقة الزرقاء كلها.
| حالة المقارنة | A | B |
|---|---|---|
| الهدف | (10,10) | (90,10) |
| الأزرق بعد الإزاحة | (13,12) | (93,12) |
| الأحمر بعد الدوران | (10,10) | (89.9513,12.7920) |
لماذا لا تكفي علامة واحدة؟
نبدأ الحالة الثانية من التجميع الصحيح مجددًا؛ لا نضيفها إلى خطأ الأزرق. ندير الطبقة الحمراء درجتين مع عقارب الساعة حول A. تبقى النافذة في موضعها الصحيح، ويتحرك السقف الأحمر وعلامته B بالتحويل نفسه. أما A فهي مركز الدوران، فتظل (10,10) .
كانت B تبعد 80 وحدة إلى يمين A. بعد دوراننا تصبح تقريبًا (89.9513,12.7920) ، أي إن فرقها عن الهدف يقارب (-0.0487,+2.7920) . في التكبير ترى الصليب الأحمر عند B تحت الأسود، بينما يتراكبان عند A. لو راقبنا A وحدها لفاتنا انحراف هذه الطبقة.
ولو أزحنا الأحمر حتى نعيد B فقط إلى مكانها، فسنتحرك بعكس هذا الفرق: نحو اليمين 0.0487 وإلى الأعلى 2.7920 تقريبًا. عندئذ ستغادر A مكانها. معالجة حالتنا الأصلية تكون بعكس الدوران حول A، لا بإزاحة مختارة لإرضاء علامة واحدة.
اكتب نتيجة الفحص
هذه ملاحظة كاملة للمخططين، تفصل اللون والخطأ وقرينة التشخيص:
في مخطط النافذة تحركت علامتا الأزرق بمقدار (3,2) ، وانتقلت بداية نافذته من (45,45) إلى (48,47) . في مخطط السقف بقيت A الحمراء عند هدفها، وتحولت B إلى نحو (89.9513,12.7920) ، مع دوران السقف درجتين حول A. لا نجمع الخطأين في تشخيص طبقة واحدة، لأننا أنشأنا حالتين مستقلتين.
نفترض طبقات صلبة بلا تمدد؛ محاذاة العلامات ليست ضمانا لكل عيب طباعة. [1]
اخترنا في هذا التدريب عدم قلب أي طبقة أو تغيير حجمها. لا تخبرنا الإحداثيات عن درجة احمرار الحبر أو سماكته أو امتصاص الورقة له؛ كما لا تثبت جودة طبعة موجودة خارج هذه الرسوم. تقريرنا يخص مواضع الأشكال المعلنة وعلاماتها فقط.
أعد الفحص على التجميع الصحيح: السقف الأحمر داخل حدوده، والنافذة في مستطيلها، وA وB عند الهدف في كل طبقة. هذه هي نقطة المقارنة التي بدأنا منها، وليست حالة ثالثة تحتاج إلى جمع إزاحة النافذة ودوران السقف معًا.
