جهد البطارية أثناء الشحن والتفريغ: أين تتغير إشارة التيار؟

جهد البطارية أثناء الشحن: نعكس التيار ونراجع القدرة بالنموذج اللحظي. [1][2]

الخلاصة السريعة

في المثال: الجهد 11V عند التفريغ و13V عند الشحن، مع المقدار نفسه للتيار. [1][2]

نموذج لحظي: مصدر مثالي E>0 ومقاومة داخلية ثابتة r>0 على التوالي؛ لا نصف تطور كيمياء البطارية أو طريقة شحن جهاز. [1]

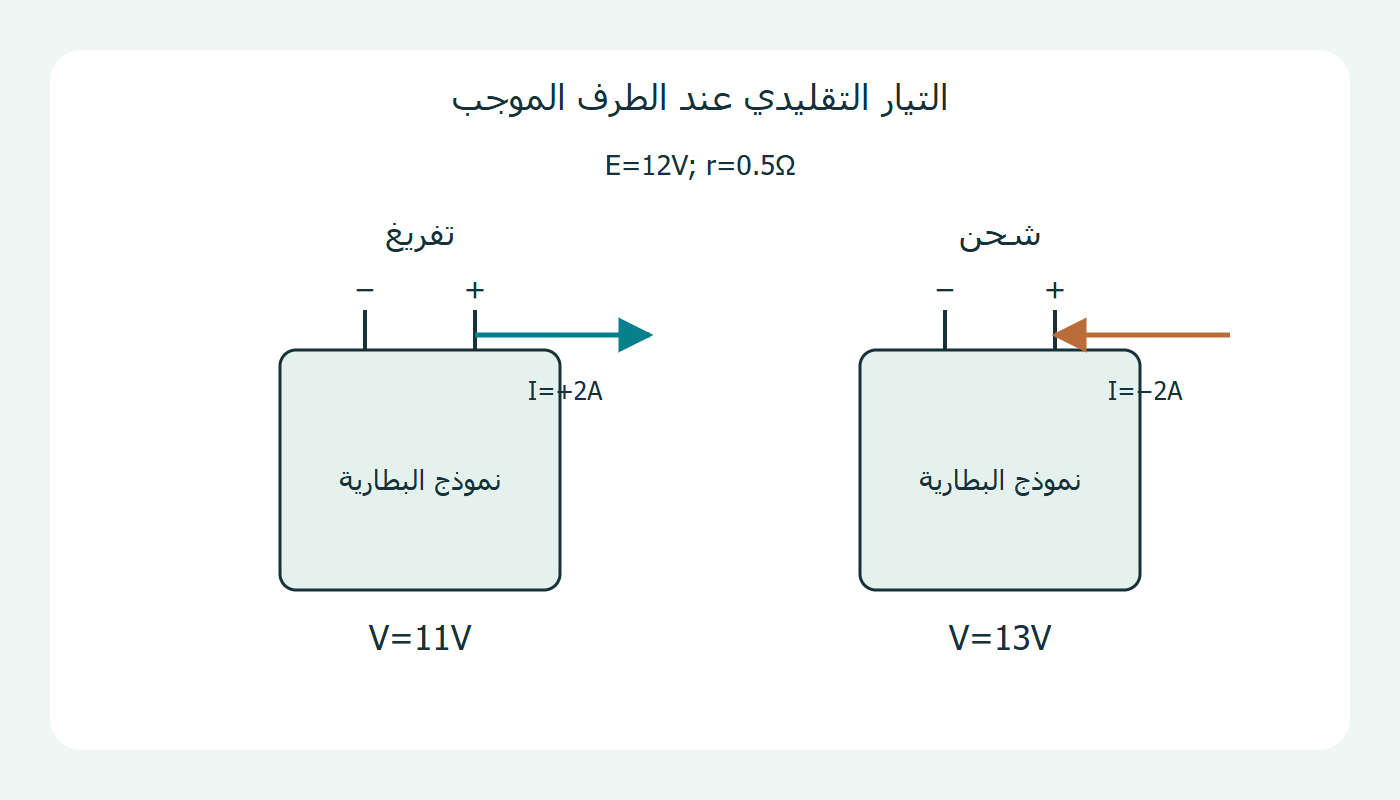

V جهد الطرف الموجب بالنسبة للسالب، وE بالفولت؛ r بالأوم. I بالأمبير موجب عند خروجه من الموجب، وسالب عند دخوله إليه أثناء الشحن. [1][2]
العلاقة الواحدة V=E−Ir. أثناء التفريغ I>0 فيكون V<E؛ أثناء الشحن I<0 فيكون V>E. عند I=0 يكون V=E. [1][2]
افتراضيًا E=12V وr=0.5Ω: عند I=+2A، الجهد 12−2×0.5=11V؛ وعند I=−2A، الجهد 12+2×0.5=13V. [2]

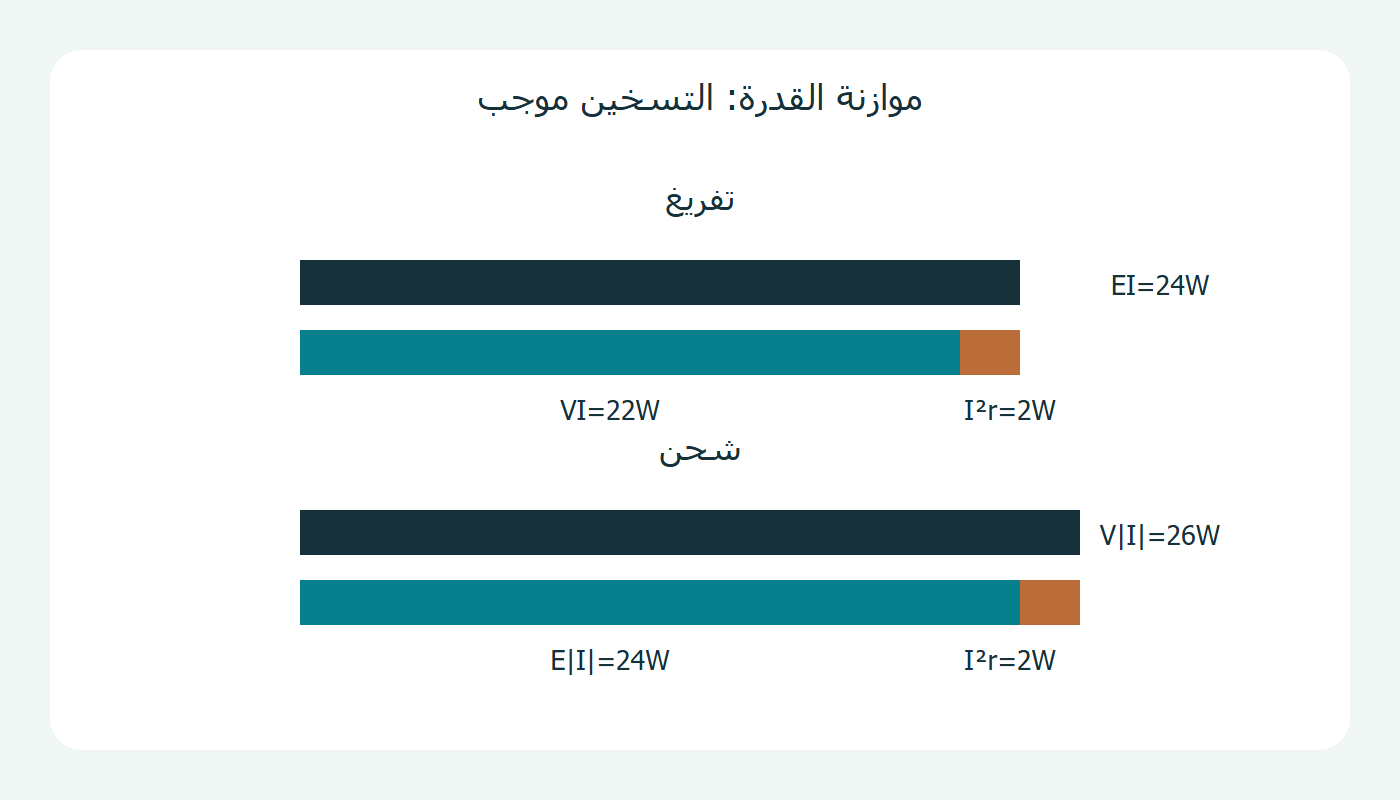

في التفريغ: القدرة الكيميائية المتاحة EI=24W؛ الخرج VI=22W؛ التسخين الداخلي I²r=2W. تتوازن 24=22+2. W واط، وحدة القدرة. [1]
في الشحن: الدخل V|I|=26W؛ التخزين المثالي E|I|=24W؛ التسخين I²r=2W. تتوازن 26=24+2؛ عكس التيار لا يجعل حرارة المقاومة سالبة. [2]

نموذج لحظي: مصدر مثالي E>0 ومقاومة داخلية ثابتة r>0 على التوالي؛ لا نصف تطور كيمياء البطارية أو طريقة شحن جهاز. [1]

V جهد الطرف الموجب بالنسبة للسالب، وE بالفولت؛ r بالأوم. I بالأمبير موجب عند خروجه من الموجب، وسالب عند دخوله إليه أثناء الشحن. [1][2]

العلاقة الواحدة V=E−Ir. أثناء التفريغ I>0 فيكون V<E؛ أثناء الشحن I<0 فيكون V>E. عند I=0 يكون V=E. [1][2]

افتراضيًا E=12V وr=0.5Ω: عند I=+2A، الجهد 12−2×0.5=11V؛ وعند I=−2A، الجهد 12+2×0.5=13V. [2]

هبوط المقاومة بمقدار |I|r=1V: نطرحه عند خروج التيار، ونضيفه عند دخوله. خطأ طرحه في الحالتين يعطي جهد الشحن 11V. [2]

في التفريغ: القدرة الكيميائية المتاحة EI=24W؛ الخرج VI=22W؛ التسخين الداخلي I²r=2W. تتوازن 24=22+2. W واط، وحدة القدرة. [1]

في الشحن: الدخل V|I|=26W؛ التخزين المثالي E|I|=24W؛ التسخين I²r=2W. تتوازن 26=24+2؛ عكس التيار لا يجعل حرارة المقاومة سالبة. [2]

الدخل 13×2=26W؛ التخزين 12×2=24W؛ التسخين 2²×0.5=2W. حساب افتراضي. [2]
