خصص أربع وحدات خالية حول رمز QR العادي. [1]
الخلاصة السريعة
ما الوحدة التي نبني عليها الحساب؟
الوحدة مربع صغير في بنية الرمز. يوضح دليل حجم الوحدة أن الأبعاد الفعلية تعتمد على عرض هذا المربع المطبوع، وأن الاختيار يجب أن يناسب الطابعة والقارئ معا. [2]
وتحدد نسخة QR عدد الوحدات: تبدأ النسخة الأولى بمربع من 21 وحدة في الضلع، وتضيف كل نسخة تالية أربع وحدات. كمية البيانات ونوع المحارف ومستوى تصحيح الأخطاء تدخل في اختيار النسخة؛ ليس لكل محتوى النمط نفسه. [3]
سنستعمل بطاقة نشاط افتراضية لتوضيح الحساب، لا رمزا مولدا ولا نتيجة مسح. يخصص المصمم مربعا عرضه 22 مليمترا، ويعطينا في التمرين نمطا من 25 وحدة في الضلع، وعرض الوحدة المفترض 0.6 مليمتر. هذه معطيات تدريبية، وليست مقاسا موصى به لكل هاتف أو طابعة.
حل حساب البطاقة

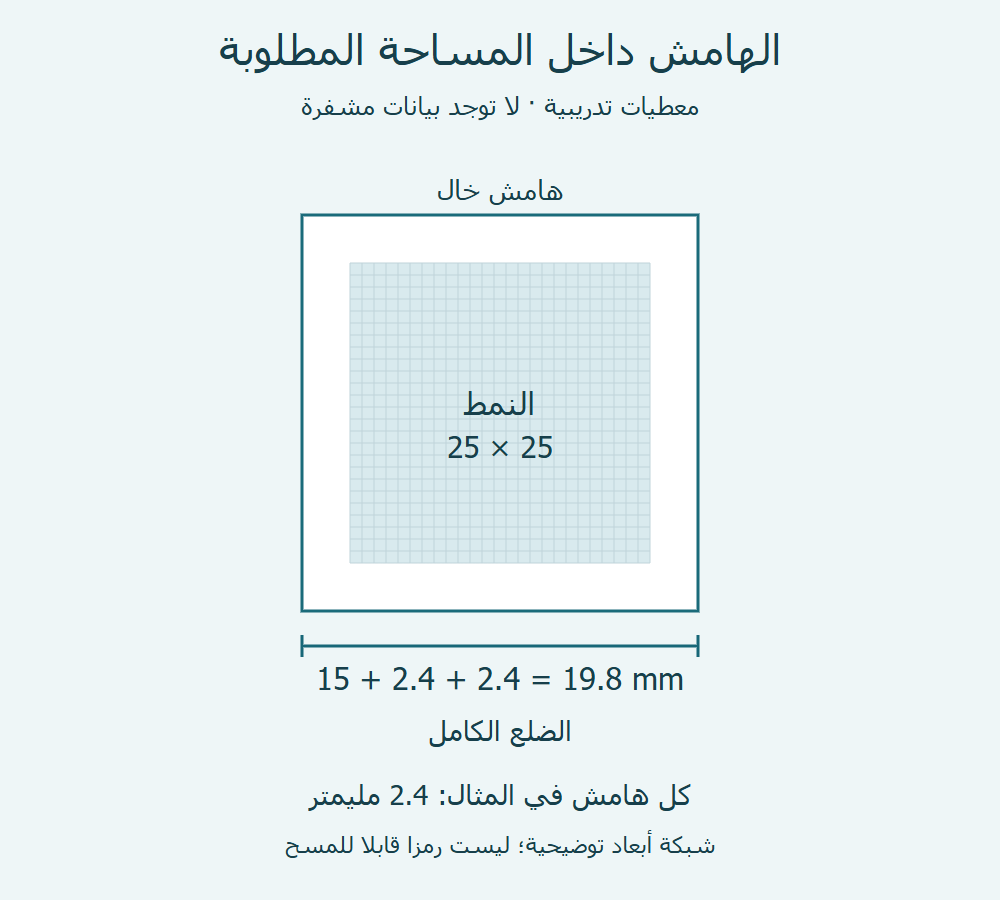

في مثال البطاقة، عرض النمط وحده 25 × 0.6 = 15 مليمترا.
الهامش الواحد: 4 × 0.6 = 2.4 مليمتر؛ والضلع الكامل: 15 + 2.4 + 2.4 = 19.8 مليمتر. [1]
يتبقى في خانة عرضها 22 مليمترا مقدار 22 − 19.8 = 2.2 مليمتر إجمالا. إذا وسّطنا المربع داخلها، نوزع الباقي بالتساوي خارج الهامش المحسوب. هذا فرق حسابي في المساحة؛ لم نفترض منه أن الصورة مطبوعة بوضوح أو أن قارئا نجح في قراءتها.
ولو كانت الخانة 18 مليمترا فقط، لما دخل فيها المربع المقترح بالحجم نفسه. اكتب في المراجعة «المساحة غير كافية لهذه المعطيات»؛ لا تبدل القياس المسجل بالقياس الذي ترغب في الوصول إليه. يحتاج القرار عندئذ إلى تعديل التصميم أو مراجعة المعطيات قبل اعتماد نسخة أخرى.
ماذا لو بقي العرض وتغير عدد الوحدات؟
لنجر تمرينا مستقلا: نثبت الضلع الخارجي عند 19.8 مليمتر، ونعود إلى معطيات البطاقة.
مع الهامش، يصبح المقسوم عليه 33؛ وعرض الوحدة 19.8 ÷ 33 = 0.6 مليمتر. [1]

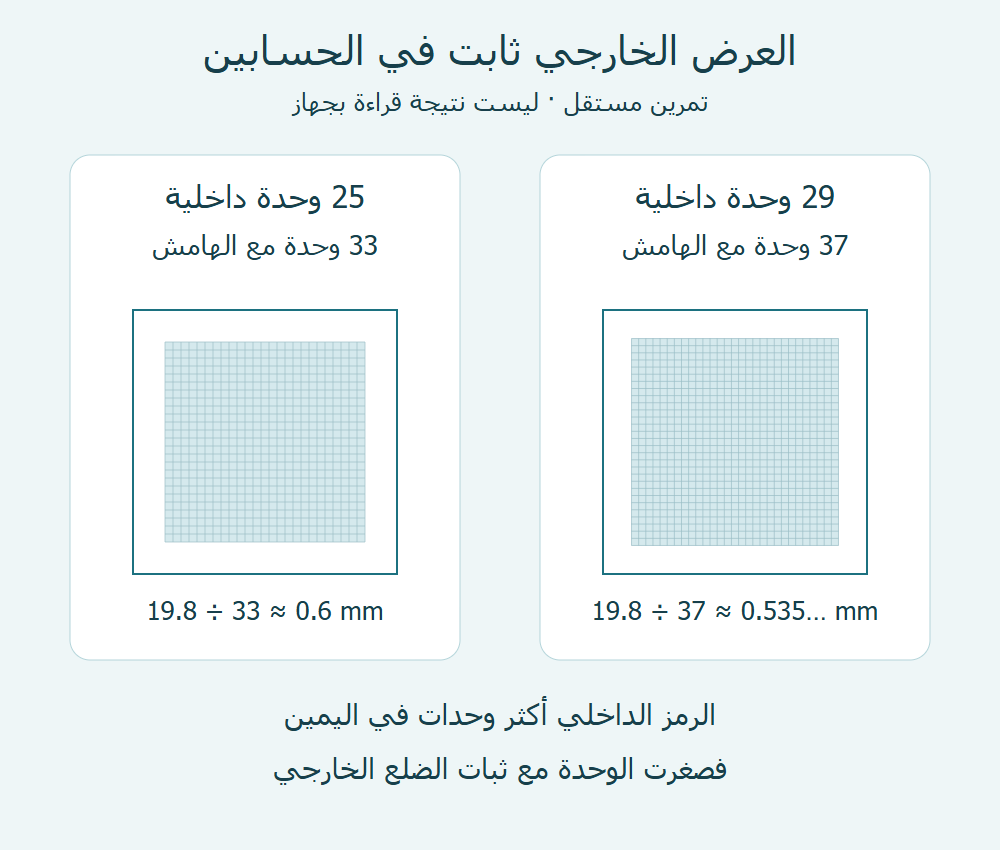

استبدل في المسألة العدد الداخلي بـ29، مع إبقاء الضلع الخارجي نفسه. صار المقسوم عليه 37، والناتج 19.8 ÷ 37، أي نحو 0.535 مليمتر للوحدة. لم يكبر المربع الخارجي، لكن وحداته صغرت. الرسم الثاني يقارن هذين الحسابين، ولا يعرض تجربتي قراءة أو ملفين جاهزين للطباعة.
يوضح دليل DENSO أن للقارئ حدودا لحجم الوحدة الذي يستطيع قراءته؛ لذلك لا تكفي دقة الطابعة وحدها لتقرير الحجم. لا نستنتج من حسابنا حد قراءة لهاتف معين، ولا نختار الحجم النهائي باستبدال تجربة الجهاز بمعادلة المساحة. [2]
ورقة تحقق قبل اعتماد البطاقة
أنشئ في تدريبك ثلاثة أسطر: معطيات الحساب، وقرار التخطيط، ونتيجة التجربة. في السطر الأول ضع عدد الوحدات والعرض الكامل ووحدة القياس. في الثاني اكتب هل تدخل المساحة في الخانة المحددة. واترك الثالث «لم يختبر» ما دمت لم تطبع عينة وتجرب قراءتها فعلا.
وعندما تجري تجربة حقيقية، سجل النسخة المطبوعة والجهاز والظروف والنتيجة التي شاهدتها. تحقق أيضا من النص أو الرابط المقروء؛ الوصول إلى نتيجة ما يختلف عن الوصول إلى الوجهة التي تقصدها. هذه خطة تحقق مقترحة للمثال، وليست شهادة بأن رسومي التعليمية تحتوي رموزا قابلة للمسح.
أعد ملء الورقة بعد أي تغيير في الملف النهائي. احفظ بيانات التجربة بجوار النسخة التي تخصها، كي لا تنتقل عبارة «نجحت» من نموذج سابق إلى تصميم جديد لم يختبر. بهذه الطريقة يظل نجاح الحساب ونجاح القراءة نتيجتين موثقتين كل على حدة.
