الشمال الحقيقي والشبكي والمغناطيسي مراجع مختلفة؛ اتجاه الشبكة يرتبط بالإسقاط. سم سهم البداية قبل قراءة أي زاوية؛ يمكن للأرقام أن تختلف بينما يبقى اتجاه الهدف نفسه. [1]
الخلاصة السريعة
- في الحالة أ يساوي اتجاه الهدف 70 درجة من الحقيقي و 67 من الشبكي و 59 من المغناطيسي.
- في الحالة ب يبقى الهدف نفسه، لكن اتجاهه المغناطيسي يصبح 77 درجة.
- الانحراف شرق الحقيقي موجب وغربه سالب؛ يتغير بالمكان والزمن. [2]
- فارق الشبكي والمغناطيسي في تمريننا 8 درجات أولا و 10 ثانيا.
سم كل سهم قبل الحساب
الشمال الحقيقي يتبع خط الطول، والشبكي يتبع شبكة الإسقاط المسطحة. سهم الشمال المغناطيسي على الخريطة مرتبط بتاريخها؛ قد يتقادم مع تغير الاتجاه. [1]
لن نستخدم خريطة مكان معين. نؤلف رسما من نقطة انطلاق واحدة، ونجعل الحقيقي رأسيا عند صفر. نقيس الزوايا في اتجاه عقارب الساعة، ونضع الهدف عند 70 درجة. الحروف في الرسم أسماء قصيرة: T للحقيقي، وG للشبكي، وM للمغناطيسي؛ الألوان تساعد على متابعة كل سهم.
نجعل G إلى يمين T بثلاث درجات في الحالتين. في أ نضع M إلى يمين T بإحدى عشرة درجة، وفي ب ننقله إلى اليسار بسبع درجات. هذه فروض اخترناها للحساب، وليست قيما التقطناها ببوصلة أو استخرجناها من نموذج مغناطيسي لموقع حقيقي.

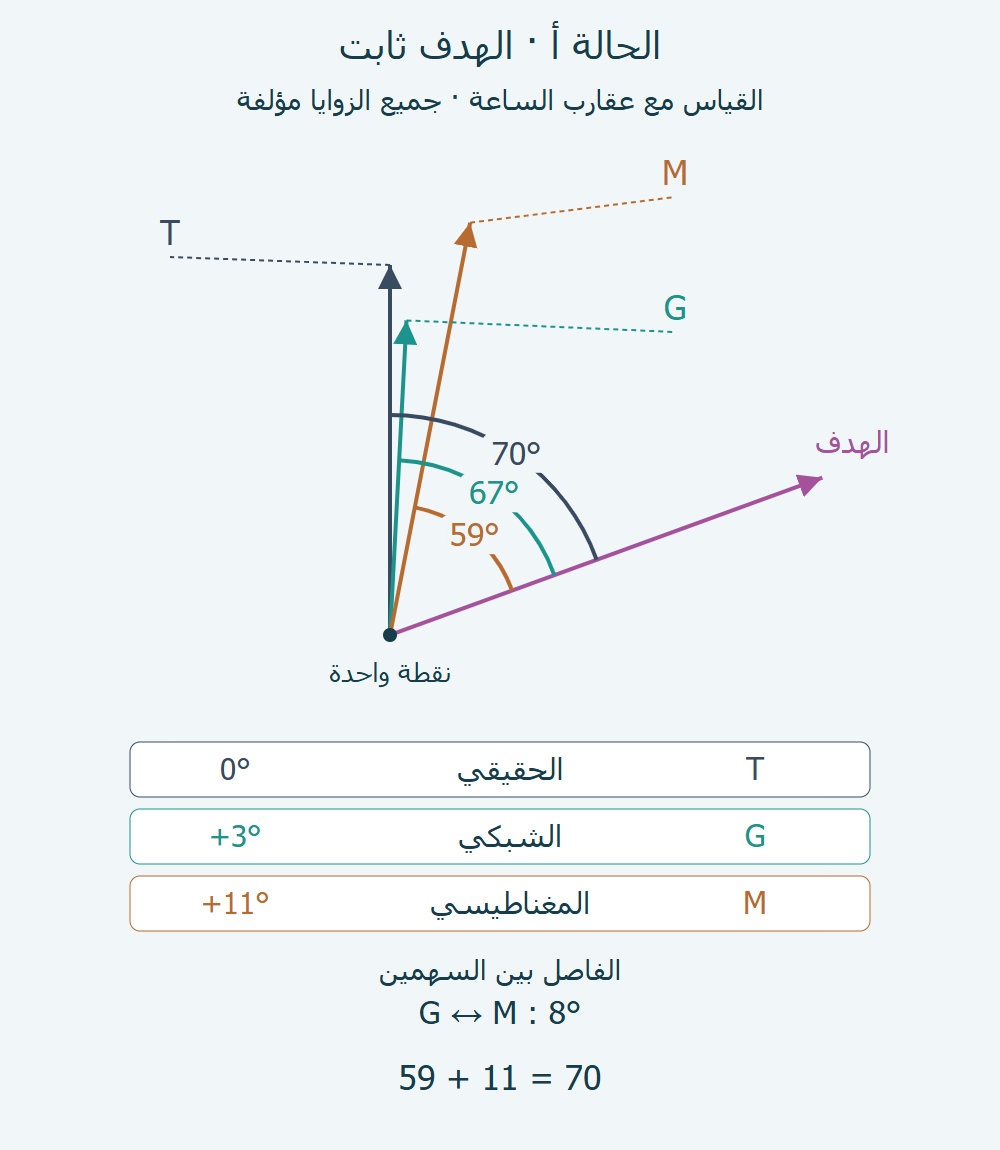

اقرأ الحالة أ
ابدأ من T وسر مع عقارب الساعة إلى الهدف: قراءتك 70. ابدأ بدلا منه من G، وقد تجاوزت الثلاث درجات الأولى؛ يبقى 67. وإذا بدأت من M فقد تجاوزت 11، فيبقى 59. يوضح كل قوس في الصورة نقطة البداية نفسها التي استعملناها في عملية الطرح.
راجع النتيجة من النهاية: أضف 3 إلى 67 فتصل 70، وأضف 11 إلى 59 فتصل 70 أيضا. لم نحرك الهدف بين الحسابات، بل غيرنا موضع الصفر الذي نصف منه شعاعه. لذلك لا تختَر أكبر الأرقام باعتباره «الأصح»؛ كل رقم مقترن بسهم مختلف في هذا الرسم.
الاتجاه الحقيقي يساوي الاتجاه المغناطيسي مضافا إليه الانحراف بإشارته. [2]
في أ يكون التحقق 59 زائد 11 يساوي 70. أما المسافة الزاوية بين G وM فهي 11 ناقص 3، أي 8 درجات. لو استعملت 8 لتحويل 59 إلى الحقيقي فستحصل على 67؛ لقد وصلت في أ إلى جواب المرجع الشبكي، لأنك أخذت فرق سهمين آخرين.

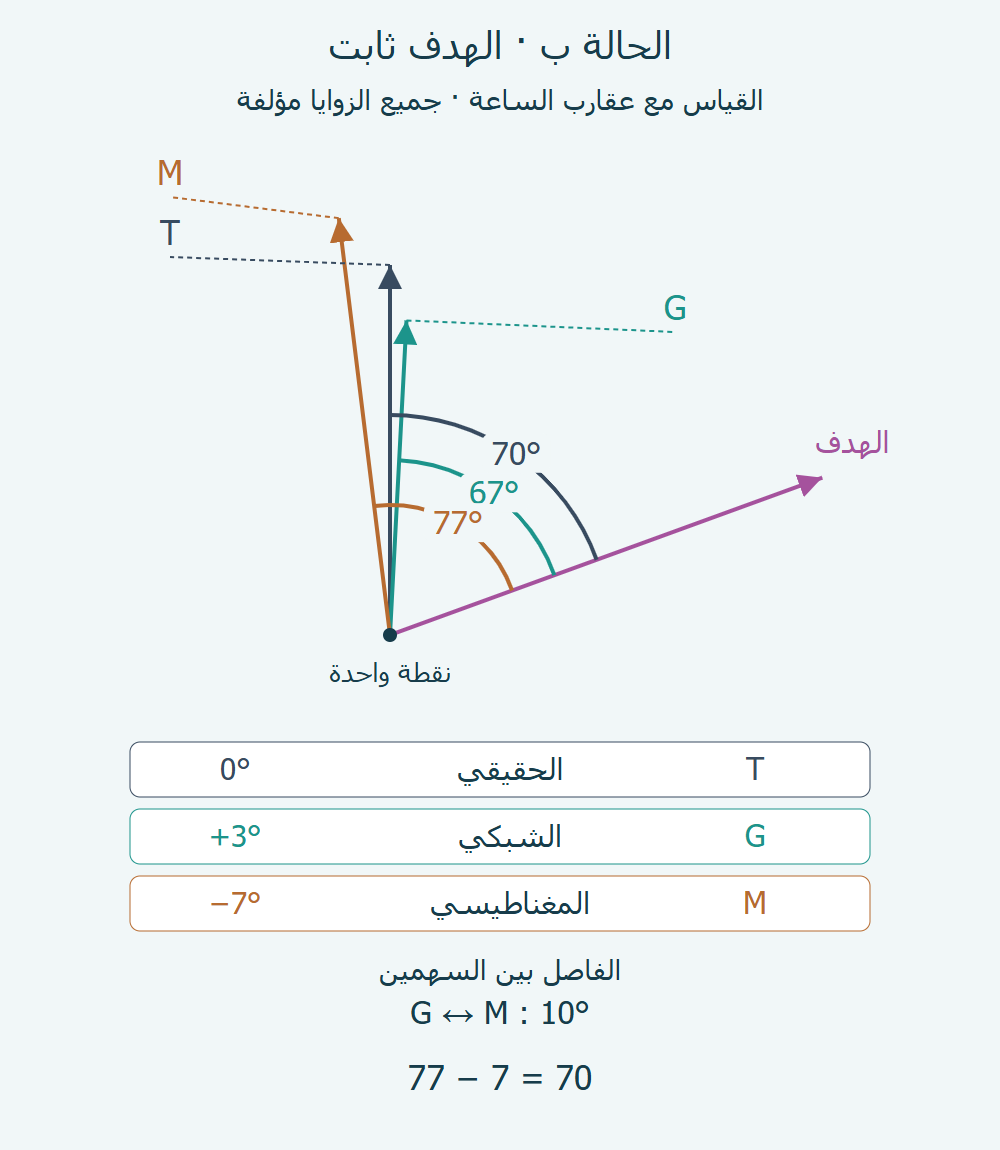

بدل موضع السهم في الحالة ب
نحتفظ بـT وG والهدف في مواضعها السابقة، ونغير M وحده. صار M سبع درجات إلى يسار الصفر. الرحلة معه باتجاه عقارب الساعة تبلغ أولا T بعد 7 درجات، ثم تبلغ الهدف بعد 70 أخرى؛ مجموع الرحلة 77. لذلك كبر العدد المغناطيسي هنا دون أن يدور الهدف.
نعطي الانحراف في ب إشارة سالبة: ناقص 7. يصبح التحقق 77 زائد ناقص 7 يساوي 70، ويمكن كتابته 77 ناقص 7. كتابة «أضف الانحراف» لا تعني إضافة سبعة موجبة في هذه الحالة؛ الإشارة جزء من المعطى الذي وضعناه. [2]
| المقدار في المثال | أ: درجة | ب: درجة |
|---|---|---|
| موضع G من T | +3 | +3 |
| موضع M من T | +11 | −7 |
| الهدف من T | 70 | 70 |
| الهدف من G | 67 | 67 |
| الهدف من M | 59 | 77 |
| الفاصل بين G وM | 8 | 10 |
يتكون الفاصل بين G وM في ب من جزأين على جانبي T:7 على اليسار و 3 على اليمين، فيكون 10. لا تطرح 3 من 7 كما لو أن السهمين على الجانب نفسه. ارجع إلى موضعيهما المرسومين أولا، ثم اختر العملية التي تصف المسافة بينهما.
اختبر جوابا ناقص المرجع
لنفترض بطاقة تقول: «اتجاه الهدف 67 درجة» فقط. في رسمنا يمكن استكمالها بعبارة «من G باتجاه عقارب الساعة». إذا ألصقت الرقم نفسه بـT فسوف ترسم هدفا آخر أقرب بثلاث درجات إلى ذلك السهم. نقص اسم المرجع غيّر موضع الحل، رغم أن العملية العددية بدت بسيطة.
واختبر خطأ ثانيا في ب: اكتب 77 زائد 7، فتحصل على 84. قارن 84 بموضع الهدف المعلن 70؛ الفرق 14 درجة يكشف أنك بدلت ناقص 7 بموجب 7. لا نصلح ذلك بتغيير الهدف بعد الحساب، بل نعيد إشارة الانحراف إلى بطاقة الحالة.
راجع المرجع والتاريخ قبل النقل
البوصلة تتبع المركبة الأفقية للمجال المغناطيسي المحلي، ولا تشير بالضرورة إلى نقطة قطبية واحدة. والانحراف يتغير بالمكان والوقت. [2]
لا تنقل 11 أو ناقص 7 من هذين الرسمين إلى رحلة فعلية؛ لا تحمل بطاقتنا موقعا أو تاريخ معايرة. الناتج الذي أنجزناه هو وصف هدف مؤلف بثلاثة مراجع، والتحقق من إشارة فرقين. احفظ في جواب التمرين الرقم واسم السهم واتجاه القياس معا، لتستطيع أنت أو قارئ آخر إعادة رسم الهدف نفسه.
