أنواع الحساسات الضوئية: أين يمر الشعاع؟

الخلاصة السريعة

أشهر الترتيبات الأساسية هي الشعاع المتقابل، والعاكس، والانعكاس المنتشر من الهدف نفسه. [2]

• المتقابل: مرسل ومستقبل على جانبين؛ يقطع الهدف المعتم مسار الشعاع بينهما. [2]
• العاكس: يعود الضوء من عاكس مقابل إلى وحدة الحساس؛ يعترض الهدف هذا المسار. [2]
• المنتشر: يرد الهدف الضوء؛ ويتأثر الكشف بلون سطحه ونعومته. [1]
• اللمعان والشفافية يحتاجان مراعاة طريقة الكشف؛ لا يكفي اسم «حساس ضوئي» لاختيار الطراز. [3]
• Dark-ON يربط الخرج بنقص الضوء، وLight-ON بزيادته؛ افهم وضع الطراز قبل تفسير إشارته. [4]

الشعاع المتقابل: طرف للإرسال وآخر للاستقبال

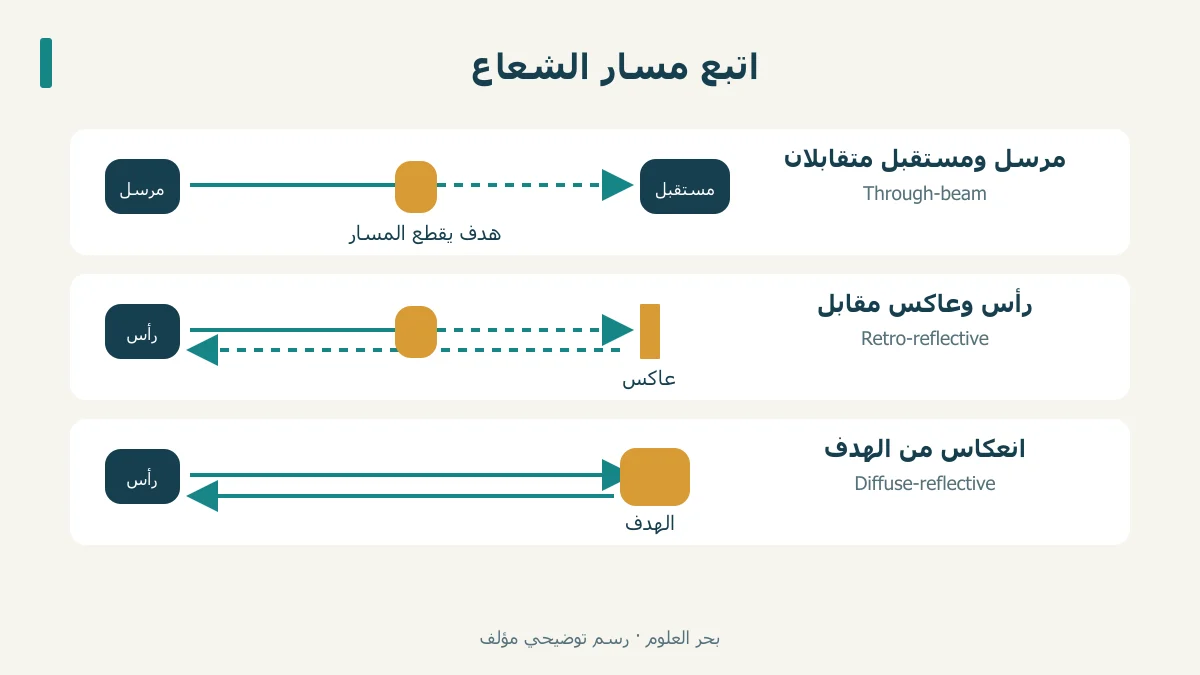

في ترتيب Through-beam يقع المرسل والمستقبل متقابلين. حين يدخل جسم معتم بينهما يعترض المحور الضوئي، فتتغير حالة الضوء عند المستقبل. مسار الكشف هو الفراغ بين الطرفين، لا الضوء المنعكس عن لون الجسم. [2]

تخيل بوابة صغيرة تمر فيها صناديق. في الرسم نضع المرسل في جهة من الممر، والمستقبل في الجهة المقابلة. المطلوب أن يقطع الصندوق الخط الواصل بينهما؛ أما صندوق يمر خارج الخط فلن يحقق شرط المثال. موقع الطرفين جزء من الفكرة، وليس تفصيلًا تجميليًا.

العاكس: رحلة الضوء ذهابًا وإيابًا

يجمع ترتيب Retro-reflective المرسل والمستقبل في رأس واحد، مع عاكس على الجهة المقابلة. يعود الضوء من العاكس، وينقص الضوء المستقبَل عندما يعترض الهدف المسار. [1]

ارجع إلى البوابة المتخيلة: هذه المرة نضع رأس الحساس على جانب، والعاكس على الجانب الآخر. تبدو القطعتان متقابلتين كما في الترتيب الأول، لكن القطعة الثانية عاكس وليست مستقبلًا مستقلًا. هذا هو الفرق الذي ينبغي أن يظهر في مخططك. [2]

المنتشر: الهدف يعيد الضوء

في Diffuse-reflective ينعكس الضوء عن الهدف إلى المستقبل. تتغير شدة الانعكاس واستقرار الكشف والمسافة مع لون السطح ونعومته. لهذا لا تمنح كلمة «منتشر» مدى ثابتًا صالحًا لكل جسم. [1]

في المثال، لا نضع عاكسًا مستقلًا خلف الصندوق؛ الصندوق نفسه جزء من رحلة الضوء. وعند كتابة قائمة اختبار، خصص سطرًا لسطح الهدف الفعلي. لا تستبدل فحص ذلك السطح بصورة صندوق آخر اخترته لمجرد التشابه في الحجم.

الأجسام اللامعة والشفافة

تشرح OMRON استخدام الاستقطاب لتمييز انعكاس العاكس من انعكاس جسم شبيه بالمرآة. وتوضح أن كشف الشفاف قد يعتمد على الانكسار أو نقص شدة الضوء، مع حلول خاصة لتحسين الكشف. الاختيار يرتبط بالهدف وبوظيفة الطراز. [3]

بدل طلب «حساس يكتشف كل شيء»، صف السؤال بدقة: زجاجة شفافة أم صندوق معتم؟ سطح لامع أم مطفأ؟ وأين يمكن تثبيت العاكس؟ بهذه التفاصيل تصبح مراجعة دليل المنتج أيسر، من دون افتراض مسافة عامة أو نجاح مضمون.

هل ظهور الجسم يعني تشغيل الخرج؟

يصف دليل OMRON وضع Dark-ON بظهور الخرج عند قطع الضوء أو نقصه في مثال المتقابل، ووضع Light-ON بظهوره عند زيادة الضوء في مثال المنتشر. هذه علاقة بين الضوء والخرج، لا اسمًا آخر لترتيب الحساس. [4]

إذا قال أحدهم «الحساس يعمل عند وصول الصندوق»، فاسأله أي خرج يقصد وأي وضع اختير. ارسم أولًا مسار الضوء، ثم اكتب شرط الإشارة. يعرض الرسم الداخلي المثالين منفصلين، حتى لا نخلط وجود الجسم بزيادة الضوء في كل ترتيب.
