ترتيب مرشحات الاستقطاب: لماذا يغير تبديل الوسط شدة الخروج؟

حدد النموذج

أربعة مرشحات استقطاب خطي مثالية، متتابعة على الحزمة نفسها؛ الضوء الأول غير مستقطب. نهمل الانعكاسات والفقد الإضافي. محور النفاذ يحدد اتجاه المجال الكهربائي الخارج. [1]

ابدأ بنصف الشدة

شدة البداية I0=128W/m²؛ بعد الأول I1=I0/2=64W/m². I تعني شدة الضوء، بوحدة واط لكل متر مربع. [1]

احسب بين الجيران

لكل مرحلة لاحقة: Iout=Iin·cos²δ؛ δ الزاوية بين استقطاب الداخل ومحور المرشح، بالدرجات هنا. استخدم شدة المرحلة السابقة، واتجاه محورها. [2]

الترتيب الأول

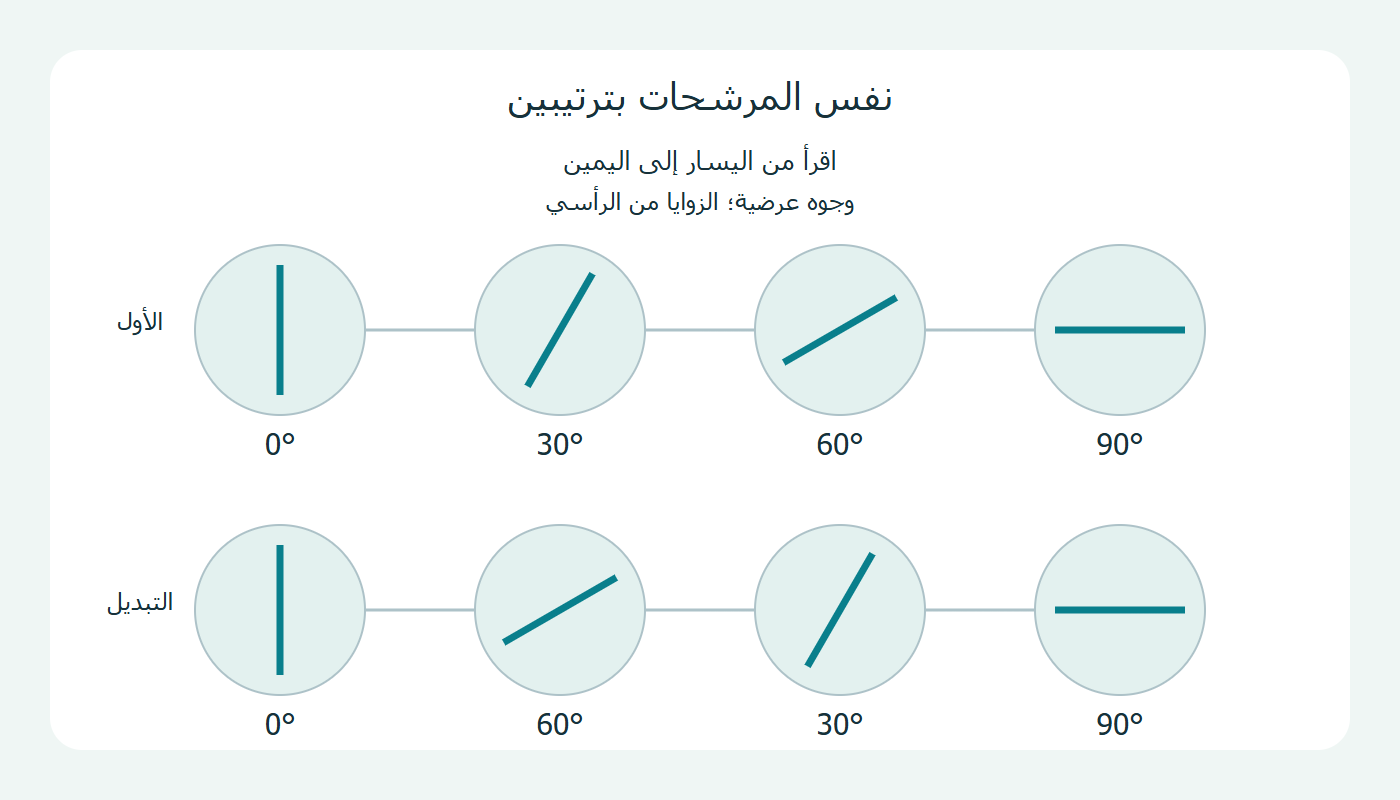

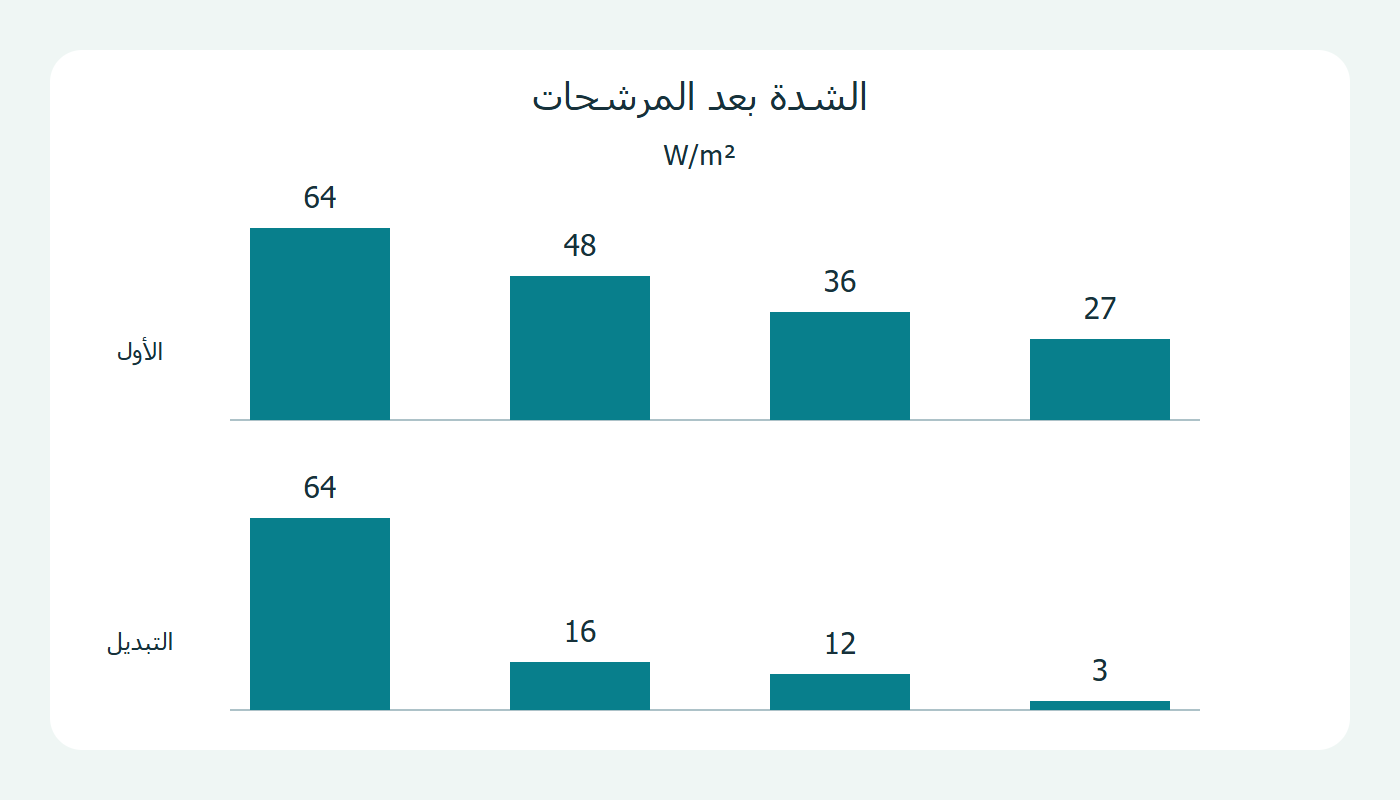

المحاور 0°,30°,60°,90° من مرجع ثابت واحد؛ الفروق المتجاورة 30°,30°,30°. cos²30°=3/4؛ الشدات بعد المرشحات: 64،48،36،27W/m². [1][2]

الحساب المتتابع: 64×3/4=48، ثم 48×3/4=36، ثم 36×3/4=27. لا تقِس زاوية المرشح الأخير من الأول عند حساب المرحلة الأخيرة. [1]

بدل المرشحين الأوسطين

بعد تبديل الوسط: 0°,60°,30°,90°؛ مقدار الفروق 60°,30°,60°. cos²60°=1/4؛ الشدات: 64،16،12،3W/m². المرشحات نفسها، لكن الزوايا المتجاورة تغيرت. [1][2]

بعد التبديل: 64×1/4=16، ثم 16×3/4=12، ثم 12×1/4=3. ضرب الأعداد قابل لتبديل الترتيب؛ لكن تبديل المرشحات غيّر الأعداد المضروبة أصلًا. [2]

ماذا تثبت المقارنة؟

نسبة الخروجين 27/3=9؛ ليست قاعدة لكل ترتيب. لا توليد للطاقة: الشدة تنقص بكل مرحلة في المثالين. لا تضمن المرشحات العملية النتائج المثالية نفسها. [2]
