مركز الضغط على بوابة رأسية: كيف نوازن العزم؟

مركز الضغط على بوابة رأسية: القوة الكلية لا تكفي لحساب العزم. [2]

الخلاصة السريعة

تؤثر محصلة ضغط الماء أسفل منتصف البوابة؛ نحسب موضعها من العزم مقسومًا على القوة. [2]

• بوابة مستطيلة رقيقة رأسية بارتفاع H>0 وعرض w>0، مفصل أفقي مثالي عند أعلاها، على عمق a≥0 من السطح. ماء ساكن بكثافة كتلية ثابتة ρ، والجاذبية g. هواء خلفها؛ ضغطه يساوي ضغط سطح الماء، فيلغى من فرق الضغط. [1]
• نقيس y للأسفل من المفصل، 0≤y≤H. فرق الضغط p(y)=ρg(a+y). شريط أفقي مساحته wdy يتلقى dF=p(y)wdy أفقيًا. بالتكامل: F=ρgw(aH+H²/2)، قوة الماء الكلية باتجاه الهواء. [1]
• ذراع عزم كل شريط حول المفصل هو y. نستنتج مقدار عزم الماء M=∫₀ᴴy dF=ρgw(aH²/2+H³/3). المفصل المثالي لا يولد عزم مقاومة؛ نهمل سماكة البوابة، وخط وزنها الرأسي يمر بمحور المفصل. [2]

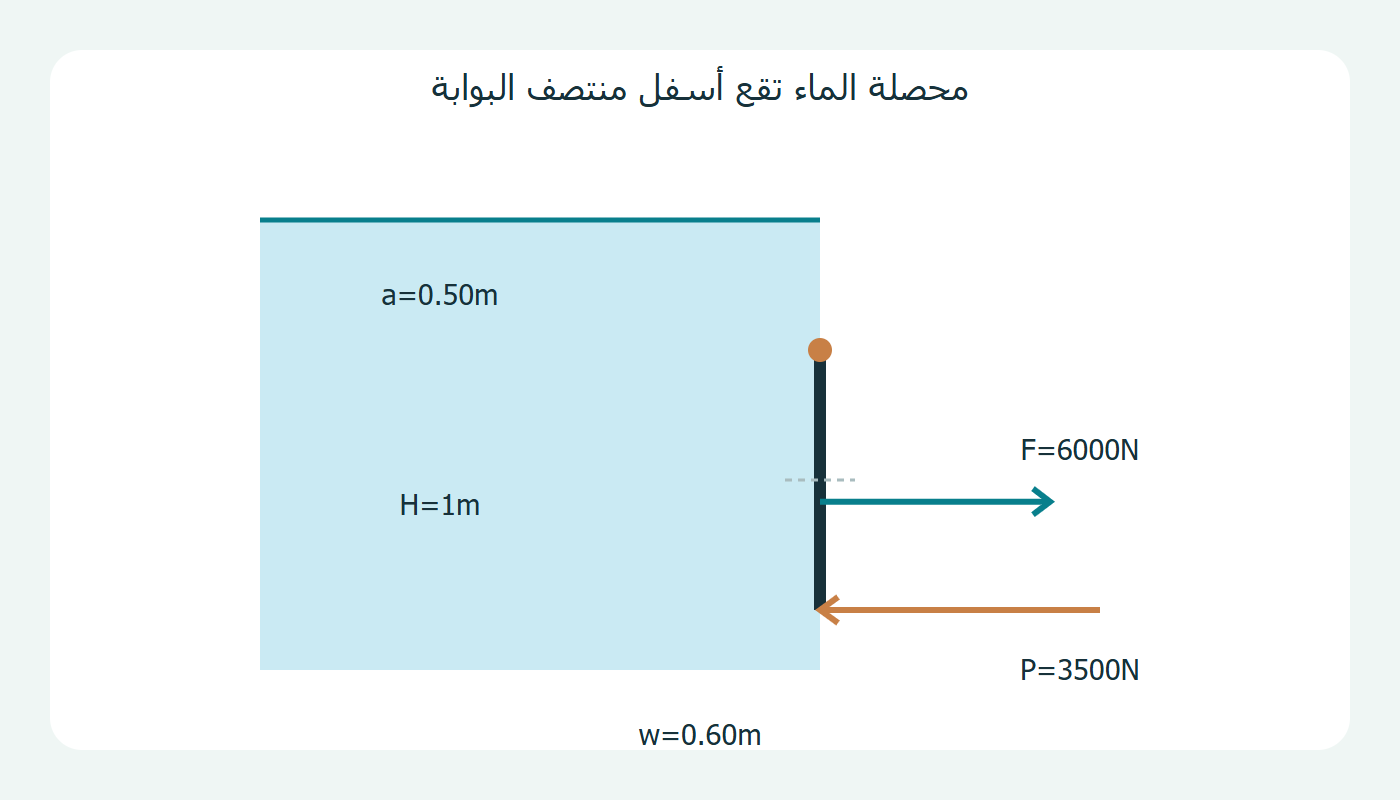

• موضع المحصلة تحت المفصل yc=M/F، وليس H/2؛ ذراع أكبر يعكس ضغطًا أكبر أسفل البوابة. إذا أثرت قوة أفقية P عند أسفلها بعكس الماء، فالشرط PH=M يعطي P=M/H. المفصل يكمل اتزان القوى. [2]
• مثال مفترض a=0.50m وH=1m وw=0.60m وρ=1000kg/m³ وg=10m/s². فرق الضغط بالأعلى 5000Pa وبالأسفل 15000Pa؛ متوسطه 10000Pa، والمساحة 0.60m²، فتكون F=6000N. هذه أرقام تعليمية وليست قياسات. [1]

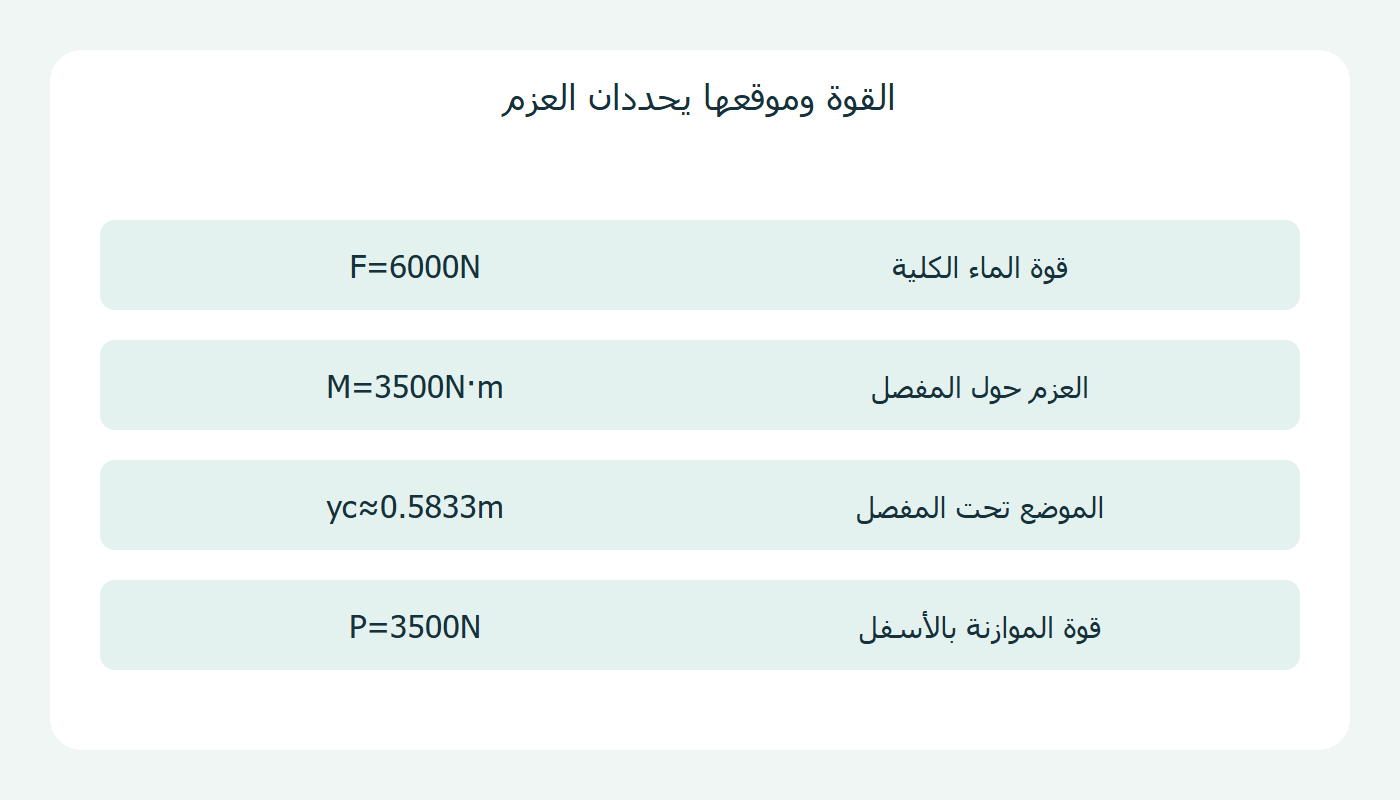

• في المثال M=3500N·m وyc≈0.5833m تحت المفصل، أي عمق 1.0833m من السطح؛ المنتصف عند 0.50m تحت المفصل. نحتاج P=3500N عند الأسفل. m متر وkg كيلوجرام وs ثانية وN نيوتن وPa باسكال؛ N·m وحدة عزم. السهام توضيحية، ولا يمثل الحساب تصميم بوابة فعلية. [2]
