مكثفان على التوالي: ماذا تغير شحنة العقدة الوسطى؟

شحنة العقدة الوسطى تحدد هل تتساوى شحنتا المكثفين المتصلين على التوالي. [2]

الخلاصة السريعة

في هذا النموذج، تتساوى الشحنتان الموقعتان فقط إذا كانت العقدة الوسطى متعادلة. [2]

• مكثفان مثاليان خطيان C1 وC2 بسعتين موجبتين ثابتتين، على التوالي بين طرف أيسر جهده V وطرف أيمن جهده صفر. العقدة الوسطى موصل معزول بشحنة صافية ثابتة q0 وجهد Vm؛ نهمل التسريب والسعات الطفيلية. [1]
• عرّف Q1=C1(V−Vm) شحنة لوح المكثف الأول الأيسر، وQ2=C2Vm شحنة لوح الثاني الأوسط؛ هما قيمتان موقعتان، واللوح المقابل يحمل الشحنة السالبة لكل منهما. حفظ شحنة الموصل الأوسط يعطي q0=Q2−Q1، فلا تفترض Q1=Q2 مع q0≠0. [2]
• استنتاج من المعادلتين: Vm=(C1V+q0)/(C1+C2). الجهدان الموجهان عبر المكثفين V1=V−Vm وV2=Vm؛ مجموعهما V. قد تتغير إشارة شحنة أو فرق جهد عند تغيير q0، لذا نبقي الإشارات في الحساب. [1]

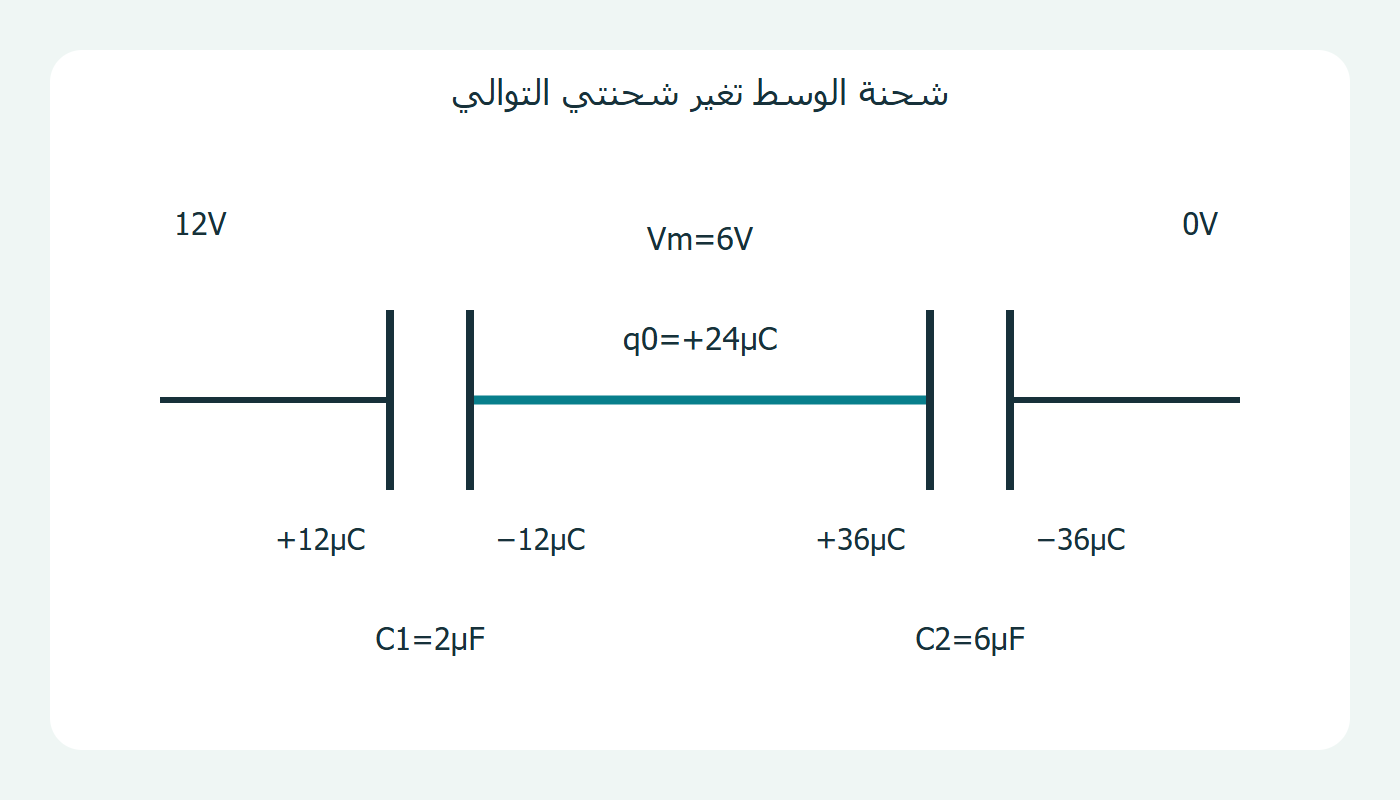

• مثال مفترض C1=2µF وC2=6µF وV=12V وq0=+24µC: Vm=6V، وV1=6V وV2=6V، وQ1=12µC وQ2=36µC. الفرق 36−12=24µC يطابق شحنة الوسط. µF ميكروفاراد، وµC ميكروكولوم، وV فولت. [2]

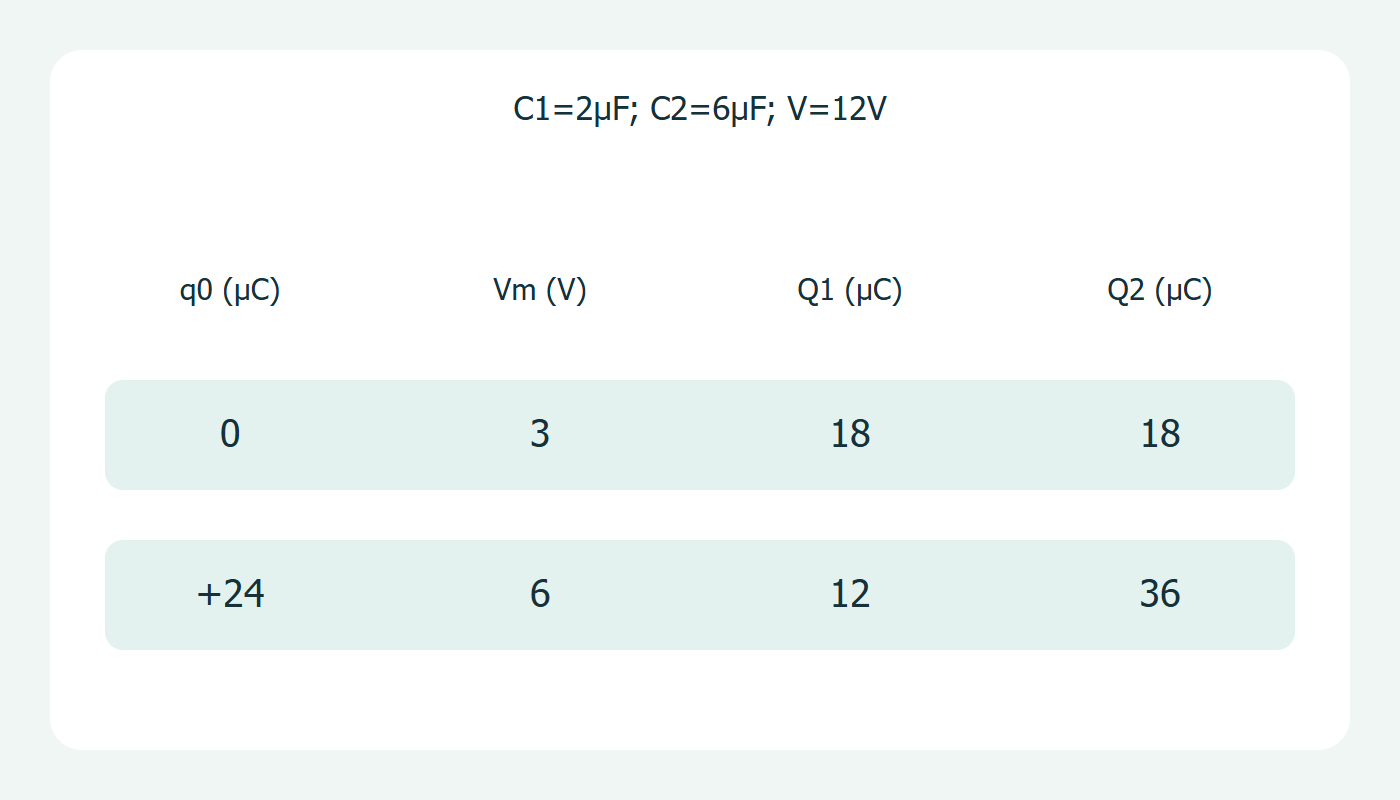

• إذا بدلنا شحنة الوسط فقط إلى q0=0، نحصل على Vm=3V وV1=9V وV2=3V، والشحنتين Q1=Q2=18µC. تساوي الشحنة هنا لا يعني تساوي الجهد؛ الحالة السابقة أعطت جهدين متساويين وشحنتين مختلفتين. [2]
• مع ثبات q0: Q1=CeqV−C1q0/(C1+C2)، حيث Ceq=C1C2/(C1+C2)=1.5µF للمثال. لذلك تغير الشحنة الطرفية ΔQ1=CeqΔV، لكن الشحنة المطلقة لا تساوي CeqV عند q0≠0. هذه مقارنة اتزان حسابية، لا وصف لتيار عابر أو قطعة فعلية. [1]
